Универсальная панель приборов VENATOR

[bfom]

Два двойных это двухламповая подсветка ( нужен универсальный инвертер для ccfl) ну и lvds через контроллер. Других вариантов нет)))))

[wladkom53]

Два двойных это двухламповая подсветка ( нужен универсальный инвертер для ccfl) ну и lvds через контроллер. Других вариантов нет)))))

Спасибо. LVDS кабель (DF14-D8 20pin LVDS cable) и универсальный инвертор ламп имеются нет только контроллера. Если наша договоренность в силе - то возьму твой.

[mitroxa]

Ура! Пришел SHARP LQ123K1LG03 12.3 inch 1280*480 (с момента оплаты прошло 39 дней).

Где и в какую цену брали??

[wladkom53]

Брал тут http://www.bay.ru/ebay/item/180825411498
Цена конечно не комильфо, у китайцев можно купить дешевле, но оттуда опыта заказов не имею.

[mitroxa]

Почти собрал шилд и остановился на оптроне. На схеме в шапке оптрон нарисован не так как в даташите, а именно 3 и 4 контакты перевернуты. Это ошибка или так нарисовано для удобства разводки схемы? И еще, датчика скорости у меня нет, сигнал берется с блока АБС(именно его подключать напрямую к ардуине?), при чем панель является связующим звеном между АБС и ЭКУ и если убрать приборку будет ошибка Р0500(тойота калдина 98')и не знаю приборка меняет форму сигнала или просто его передает дальше на ЭКУ и можно просто запаралелить.
П.С. Тестить начну на митсубиси мираж, а на нем нет тахометра, подключаться "напрямую" к трамблеру? Это равносильно подключения к ДПКВ и придется редактировать скетч?Спасибо!

[reanon]

Почти собрал шилд и остановился на оптроне. На схеме в шапке оптрон нарисован не так как в даташите, а именно 3 и 4 контакты перевернуты. Это ошибка или так нарисовано для удобства разводки схемы? И еще, датчика скорости у меня нет, сигнал берется с блока АБС(именно его подключать напрямую к ардуине?), при чем панель является связующим звеном между АБС и ЭКУ и если убрать приборку будет ошибка Р0500(тойота калдина 98')и не знаю приборка меняет форму сигнала или просто его передает дальше на ЭКУ и можно просто запаралелить.
П.С. Тестить начну на митсубиси мираж, а на нем нет тахометра, подключаться "напрямую" к трамблеру? Это равносильно подключения к ДПКВ и придется редактировать скетч?Спасибо!

Если механика то датчик скорости должен быть, на автомате от абс, Не важно к какому ты датчику подключишься, главное правильное кол-во импульсов прописать в формуле

[mitroxa]

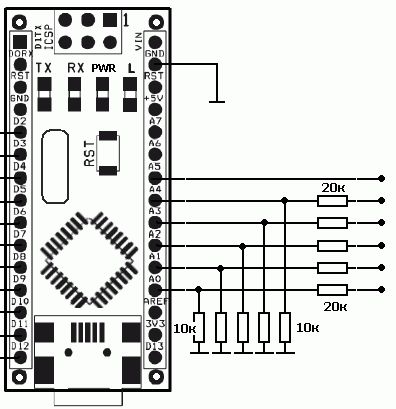

Спаял таки я блок сбора данных по схеме из шапки темы. Подключил на столе через БП и облом((( , ни какой реакции, единственно когда подаю сигнал "зажигание" загорается синий светодиод на ардуине. Пробовал на двух ноутах Win7-64 и -32. Есть ли какая-нибудь система отладки, проверка самой ардуины на работоспособность. Есть цифровой осциллограф, может им ка-то можно отследить в чем причина?
P.S. В настройках COM порта нужно выставлять требуемую скорость или программа сама выставляет?

[Venator]

Спаял таки я блок сбора данных по схеме из шапки темы. Подключил на столе через БП и облом((( , ни какой реакции, единственно когда подаю сигнал "зажигание" загорается синий светодиод на ардуине. Пробовал на двух ноутах Win7-64 и -32. Есть ли какая-нибудь система отладки, проверка самой ардуины на работоспособность. Есть цифровой осциллограф, может им ка-то можно отследить в чем причина?
P.S. В настройках COM порта нужно выставлять требуемую скорость или программа сама выставляет?

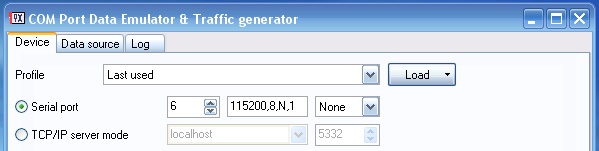

Номер порта и скорость прописывается в конфиге serproxy.cfg

Также необходимо явно указать скорость порта в его настройках. Если включить ардуиновский монитор порта, то можно увидеть, есть ли данные на выходе в виде строки со значениями через запятую.

[wladkom53]

На соседнем форуме выложили ссылку вот на такую приборную панель: http://www.ixbt.com/news/hard/index.shtml?16/83/70
Крутец!

[Frud]

Если монитор молчит, то проблема в скетче или схеме. Но никак не в программе
