Фоновая подсветка телевизора Ambilight

[ElM_nsk]

Проверяй сопротивление по всем дорогам, может отличаться от 0. Если все гуд, транзисторы подтекают, меняй.

Проверил, все таки А5 сгорел (

[Chip]

Может быть выход микросхемы накрылся? Или проверь все дорожки идущий от пина до вывода контроллера

[ElM_nsk]

так, с красным разобрался. теперь другая проблема, сделал фон синим, проверил напругу на D13 и A2, на обоих по 7,8В, на А5 - 12В ( похоже накрылся выход

[Chip]

А на выходах какие ключи стоят?

[ElM_nsk]

Irlu2905
Выход на А6 можно поменять?

[Chip]

Нет не поменять. А6 и А7 работают только как аналоговые порты

[asuz]

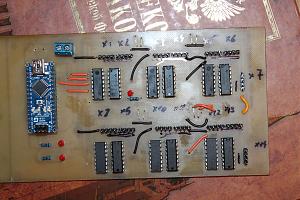

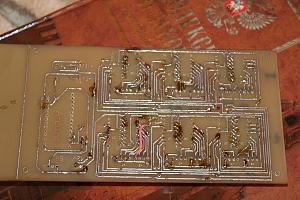

Не кто не поделится скетчем для Arduino Nano на 42 канала на шифтах? А то этот не получается передалать а этот работает через одно место...

п.с. заметил что регистры греются, но не сильно, пальцем трогаю тёплые Это нормально? начинают греться сразу после подачи питания.

[YARiddiK]

просмотрел половину страниц, про ленты мало инфы.
Какие уже поробованы? Может составим таблицу лент?
У меня есть RGB 5050, но красный тусклей остальных, можно с фотками названиями лент поделиться

[MAKC]

просмотрел половину страниц, про ленты мало инфы.
Какие уже поробованы? Может составим таблицу лент?
У меня есть RGB 5050, но красный тусклей остальных, можно с фотками названиями лент поделиться

По идее должны светить одинаково.
На ленте для выравнивания яркости резисторы подобраны разных номиналов. У меня на каждом звене ленты по 3 светодиода расположены 2 токоограничивающих резистора по 221 ом и 1 на 391 Ом как раз на красный цвет.
Отдельные звенья являются независимыми друг от друга участками.
У меня кошак одно звено в середине ленты перегрыз, так вот это звено моргало когда его в разных местах прижимал/отпускал, а все остальные работали нормально.
Если у тебя на всей ленте красны цвет горит тускло, значит что-то с с выходом блока питания или контроллера, питающей красный цвет всей ленты. Попробуй поменять местами с каким-нито другим цветом.

[YARiddiK]

Да, проверил, если все включить, то, в принципе, белый можно назвать белым. Резисторы 151 и 330, двойная плотность, 14ватт на метр, жутко вонючая. попробуем с ней.
А кто как светодиоды зажигает? Есть осциллограммы на выходах ардуины и на ногах транзисторов?
