Toyota Vitz 2001

[Nikitos_111]

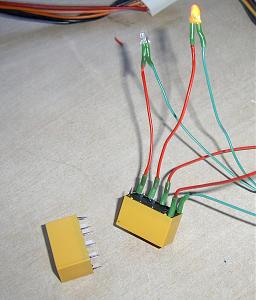

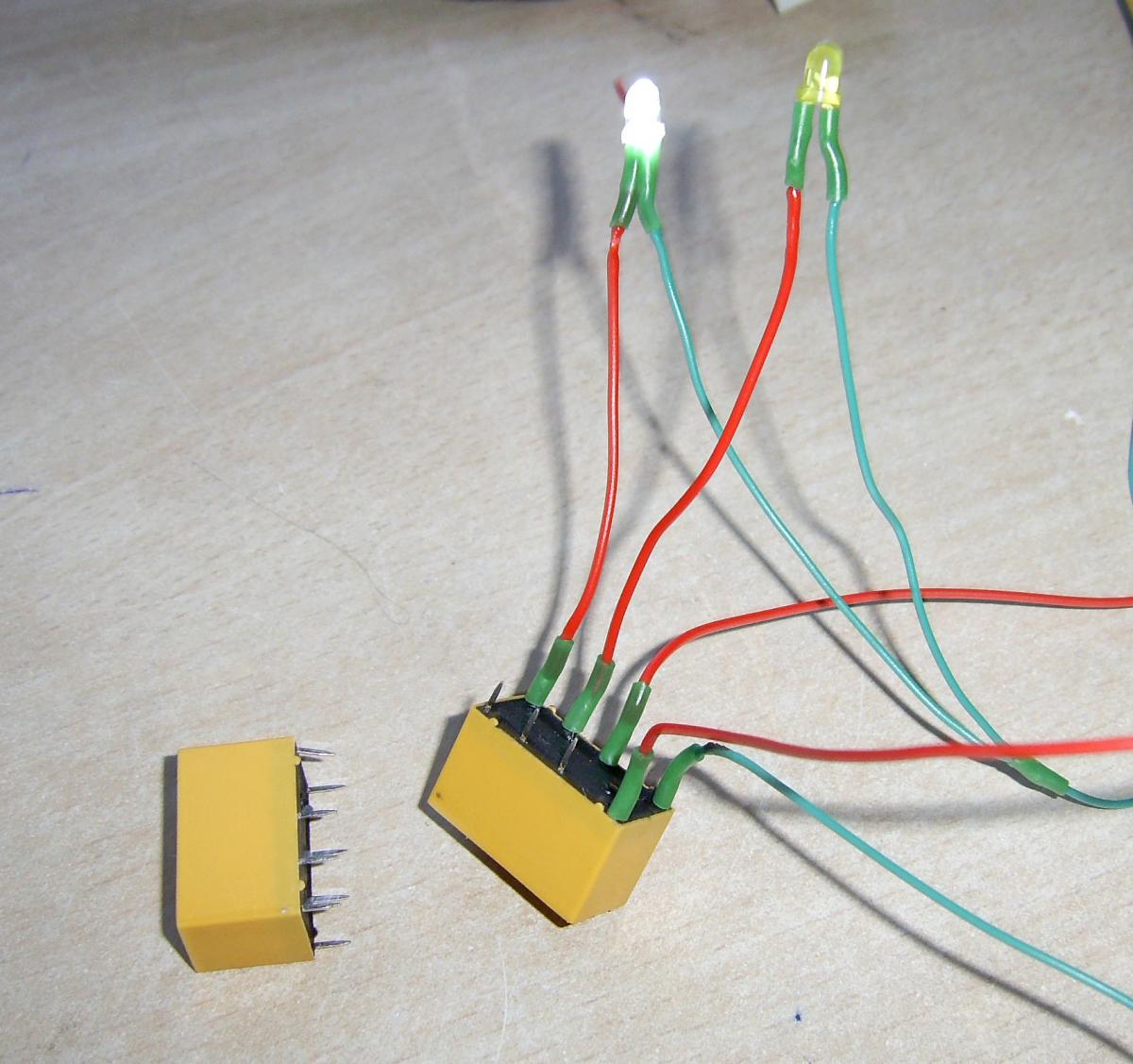

Сегодня купит реле, 2 штуки 5в!
И собрал вот такую схемку.
Когда на реле нет питания, горит желтый светодиод.

Когда подаю 5в на реле загорается белый!
Спасибо (vS)!!!

[Nikitos_111]

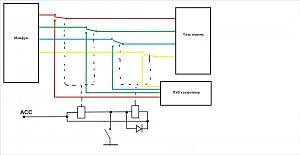

Набросал вот такую схемку подключения на релюшках которые купил!

Если есть что не совсем верно, подскажите пожалуйста! Первый раз сталкиваюсь!
(Простите за замороченность схемы, некогда вырисовывать!!!)

[Nikitos_111]

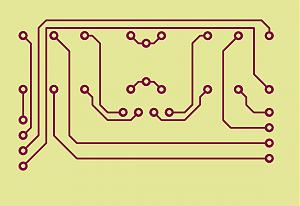

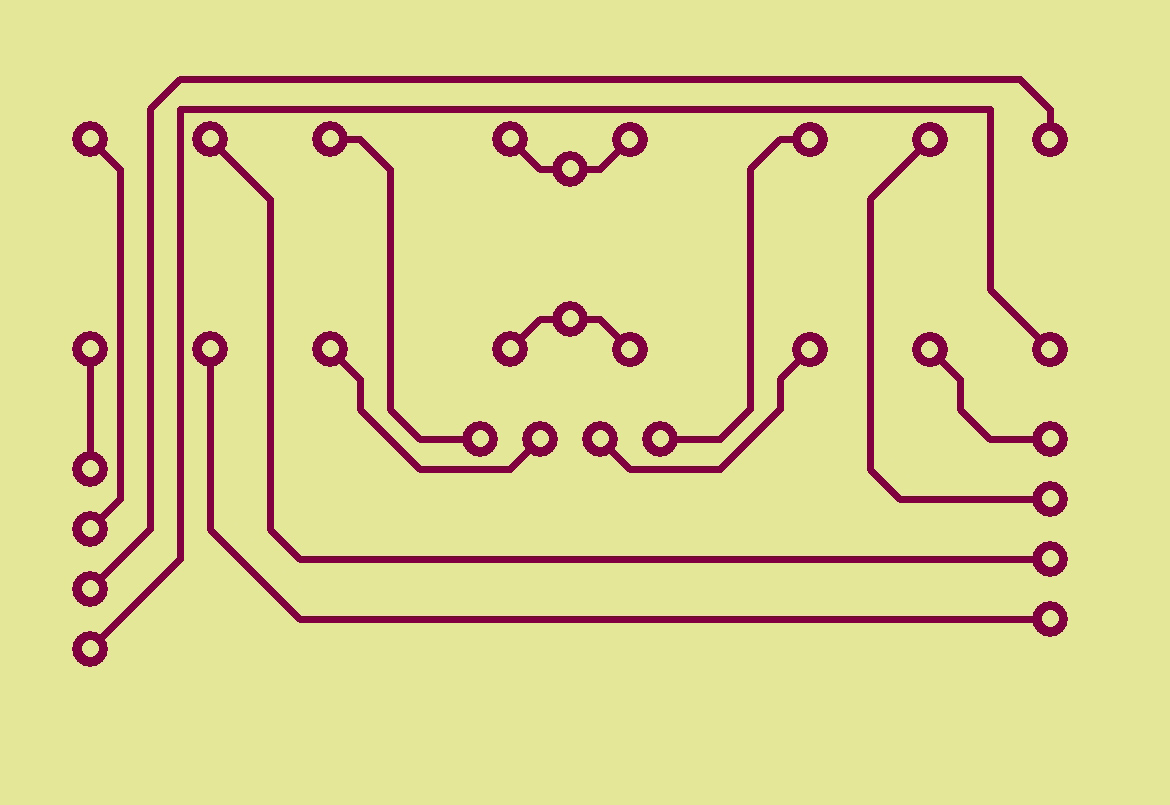

Планирую собрать эту схемку на текстолите! Верный путь??? И как это делается я ещё не знаю, но думаю научусь! Зато компактней должно быть!

И еще вопросик к знатокам, а не будет проблем с тачем, если проводки будут удлинятся????

[Chip]

У тебя ошибка или центральный контакт не втом месте где я думаю?

[Nikitos_111]

Не, там нет ошибки центральный контакт я нашел, я же говорю лампочки срабатывают!!!
глянь на схемку....

[Nikitos_111]

Поиски куда уходят 4 контакта от тача, дали кое какие результаты!!!
НА большом шлейфе нашел 2 и 3 контакт. 1 и 4 как таковых нет! Ну в смысле мультиметр нигде не пищит!!! А вот при соеденение 4 на таче и 2 на шлейфе показывает значение 760. А при соеденение 1 на таче и 3 на шлейфе показывает 260. а также на шлейфе нашел 3 контакт где 1,3 показывали 741. а 2,4 - 748,747. Но правда потом они перестали показывать на этом третем контакте!

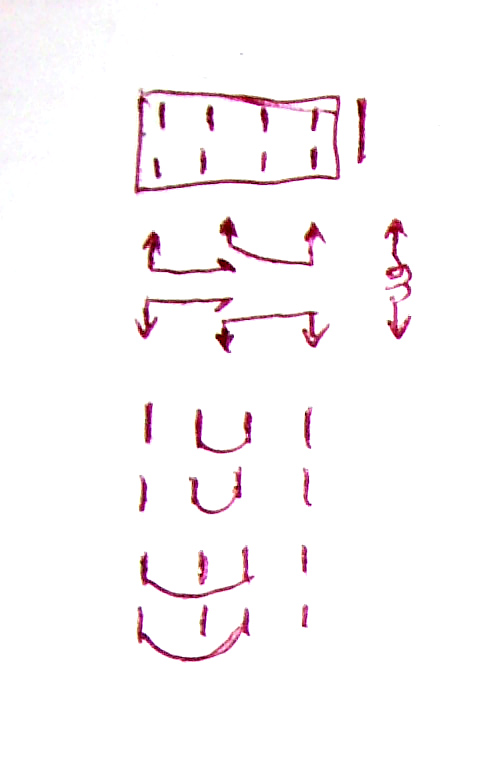

А вот на этой картинке видно, как начинают путатся контакты 1,2,3,4 от тача!!!

[(vS)]

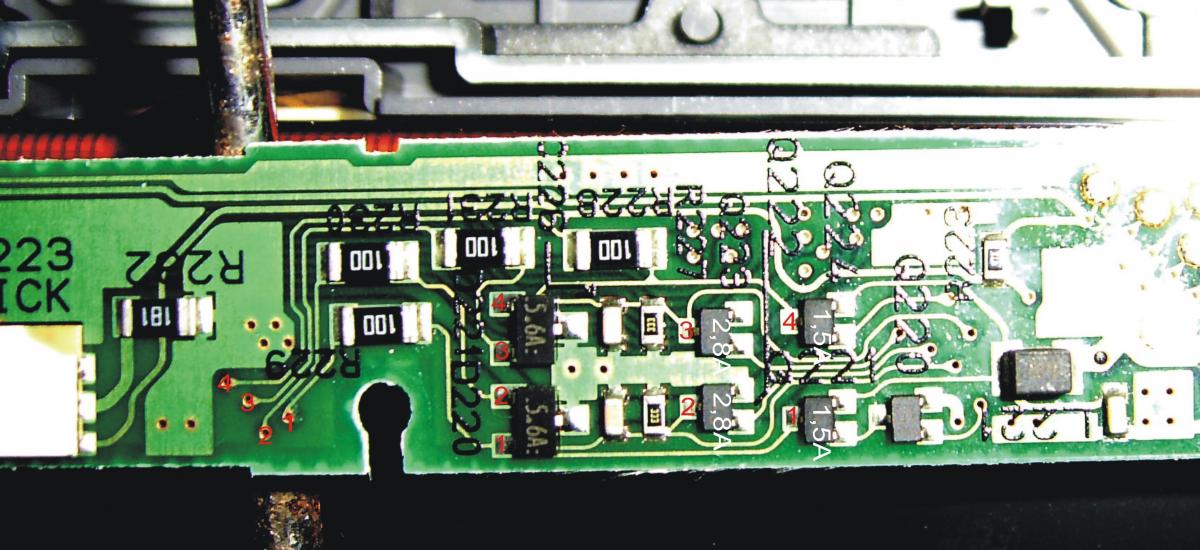

судя по твоей фото, половина контроллера у тебя разведена прямо на плате...
т.е. дорожки с панельки уходят на 4 резистора [100] это 10 ом, соотв. снимай их, аккуратно, и вместо них паяй реле. только в сторону платы навигации поставь резисторы 10ом, купи обычные, цылиндрические.

[Chip]

Если тачь на нажат должны показывать сопротивление 1-3 и 2-4
На шлейфе они идут по порядку с любой стороны 1-2-3-4 , не перепутаешь.

[Nikitos_111]

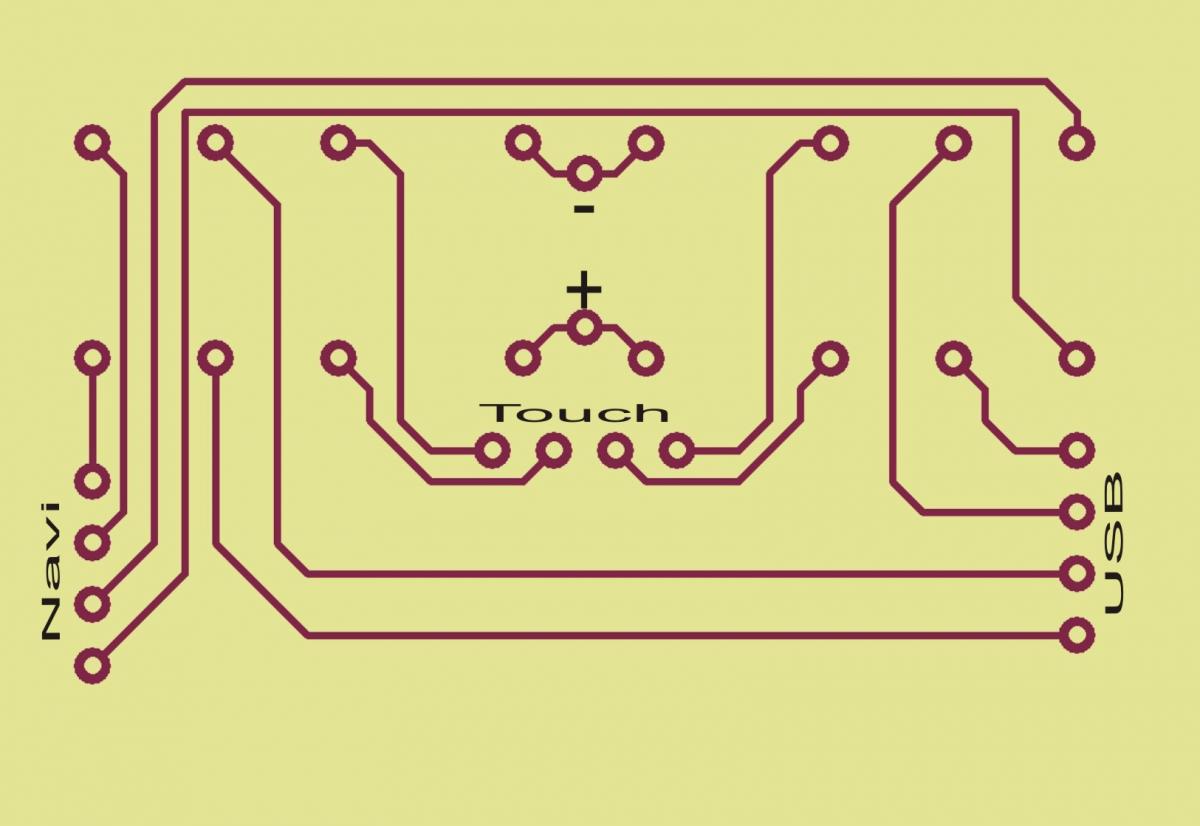

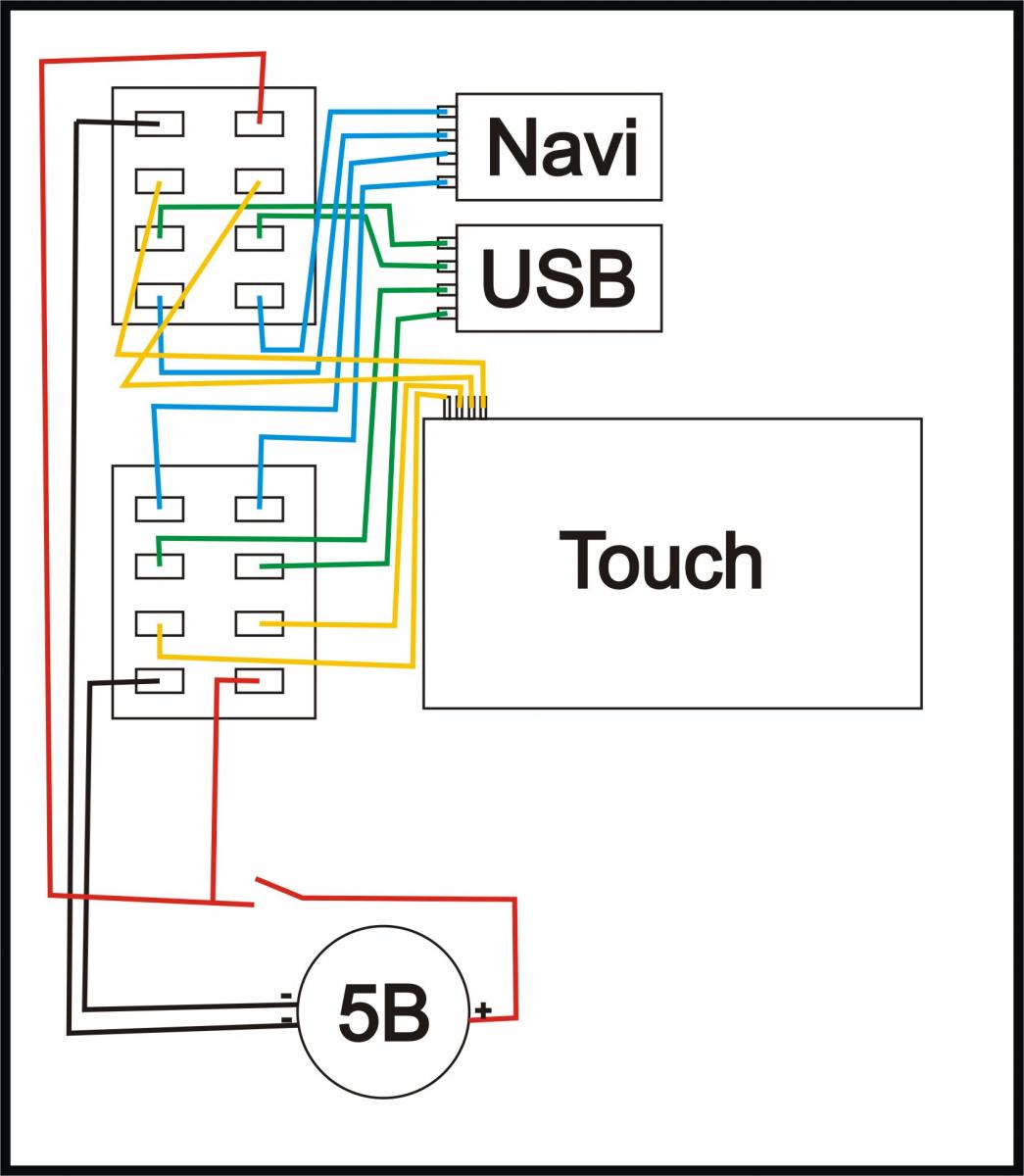

Вот такую схемку нарисовал себе.....

[Chip]

Вход с тача вижу, выход на голову тоже вижу , а вот выход на контроллер USB где?
