  1. #1
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    55
    Сообщений
    13,382
    Вес репутации
    10

    По умолчанию Панель приборов.

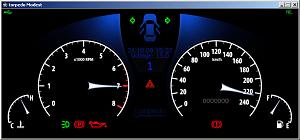

    Выкладываю программу для дублирования параметров автомобильной панели приборов, написаную Urvin . Мной был подправлен только код для arduino. Обработку прерывания для одометра еще не успел поправить
    Программу скачиваем здесь
    Нажмите на изображение для увеличения.

Название:	modest.jpg
Просмотров:	11331
Размер:	49.5 Кб
ID:	6384

    Перед использованием программы совместно с arduino необходимо изменить следующие настройки (файл torpedo.ini)
    Код:
    [usb]
    useusb=false
    ...
    [com]
    name=Com#
    baudrate=9600
    parity=0
    flowcontrol=0
    databits=8
    stopbits=1
    DTR=false
    RTS=false
    Com# - имя com-порта, на котором работает ардуино. Например, Com4.

    Скетч для Arduino
    PHP код:
    #include <EEPROM.h>
    // Массив значений по портам
    byte resultInput[11];
    byte i

    void setup()
    {

    // Обнуление массива значений

    for(i=0i<=10i++)
          {

    resultInput[i]=0;
          }


    // Инициализация цифровых портов

    for(i=2i<=13i++)
          {

    pinMode(i,INPUT);

    digitalWrite(iHIGH); //Подключить внутренние подтягивающие резисторы




    // Инициализация ком порта

    Serial.begin(9600);


    // привязываем 0-е прерывание к функции interrupt()
     //   attachInterrupt(0, interrupt, CHANGE);


    void loop()


    // Сбор данных с пяти АЦП, диапазон значений [0, 255]
        // 0 - скорость
        // 1 - тахометр
        // 2 - температура охлаждающей жидкости
        // 3 - уровень топлива
        // 4 - напряжение автомобильной сети

    for(i=0i<=4i++)
          {

    resultInput[i]=analogRead(i)/4;
          }


    // Чтение данных одометра из EEPROM

    for(i=0i<=3i++)
          {

    // resultInput[i+7] = EEPROM.read(i);




    // Перевод состояний на цифровых входах в общее число
        // 5 - двоиный код включения лампочек (
        // 6 - двоичный код включения лампочек
        //     + двоичный код включенной передачи (3 старших бита)
        // 7-10 - текущее значение одометра


    resultInput[5] = digitalRead(2) +

    digitalRead(3)*

    digitalRead(4)*

    digitalRead(5)*

    digitalRead(6)*16

    digitalRead(7)*32

    digitalRead(8)*64


    resultInput[6] = digitalRead(9) +

    digitalRead(10)*

    digitalRead(11)*

    digitalRead(12)*

    digitalRead(13)*16;

    // Контроль за отключением питания

    if (resultInput[4]<180
            {

    // Запись одометра в энергонезависимую память

    for(i=0i<=3i++)
                {

    //     EEPROM.write(i, resultInput[i+7]);


            }

    // Добавление информации о включенной передаче

    byte trm=analogRead(5)/4;

    byte gear=0b00100000;       // 1

    if (trm<20)       gear=0;            // N

    else if (trm<60)  gear=0b11100000;   // R

    else if (trm<105gear=0b10100000;   // 5

    else if (trm<145gear=0b10000000;   // 4

    else if (trm<190gear=0b01100000;   // 3

    else if (trm<230gear=0b01000000;   // 2


    resultInput[6] = (resultInput[6] & 0b00011111) | gear// накладываем маску и старшие биты


    Serial.write(resultInput11);     // Передаем данные из массива в компьютер
    delay(300);


    //------------------------ Обработка прерываний -----------------------//
    void interrupt ()


    Схема подключения. При не правильном подключении диодов вы рискуете спалить устройств. По приведенной схеме катоды диодов подключаются к соответствующим индикаторам(лампочкам) со стороны управляющего сигнала. В случаи если индикатор управляется минусом , то в скетче придется проинвертировать соответствующий сигнал.
    Вложение 6388

    Исходник программы для PC
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	CARDUINO_Torpedo.png
Просмотров:	16589
Размер:	13.1 Кб
ID:	6657
    Вложения Вложения
    Последний раз редактировалось Chip; 19.03.2017 в 02:52.

  2. #2
    Местный
    Регистрация
    13.04.2008
    Возраст
    44
    Сообщений
    120
    Вес репутации
    229

    По умолчанию Re: Панель приборов.

    Хорошо нарисовано!

  3. #3
    Местный Аватар для turyst
    Регистрация
    31.12.2007
    Возраст
    45
    Сообщений
    134
    Вес репутации
    235

    По умолчанию Re: Панель приборов.

    Во, у соседей темка была:

    http://pccar.ru/showthread.php?t=2798

    А ты говоришь бесполезно.

  4. #4
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    55
    Сообщений
    13,382
    Вес репутации
    10

    По умолчанию Re: Панель приборов.

    Будет время допишу, может кому и пригодится.

  5. #5
    Пользователь Аватар для tores
    Регистрация
    08.07.2009
    Возраст
    43
    Сообщений
    50
    Вес репутации
    200

    По умолчанию Re: Панель приборов.

    Попробую сам, используя компоненты, но следить з аразвитием буду тоже.. т.к. у меня машинка не знает что такое OBD

  6. #6
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    55
    Сообщений
    13,382
    Вес репутации
    10

    По умолчанию Re: Панель приборов.

    Можно использавать сигнал с форсунки и сигнал одометра. По этим двум сигналам можно вычислить , расход, скорость и пройденое растояние , можно закладывать сервисный интервал и т.д.
    Датчик топлива можно откалибровать и более точно показывать остаток бензина в баке
    Последний раз редактировалось Chip; 18.07.2009 в 02:06.

  7. #7
    Пользователь
    Регистрация
    02.12.2008
    Возраст
    50
    Сообщений
    26
    Вес репутации
    203

    По умолчанию Re: Панель приборов.

    Меня тоже эта тема про приборку давно интересует
    кто бы взялся бы да доделал её
    все датчики ,парктроники,давление в шинах,бортовой комп,навигацию
    что туда можно добавить
    сделать её как дополнительный инфо дисплей
    или как сьёмную ставить прям на в районе обычной нашей панели приборов

  8. #8
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    55
    Сообщений
    13,382
    Вес репутации
    10

    По умолчанию Re: Панель приборов.

    St@rs вроде хочет что то сделать.

  9. #9
    Мониторный Дохтур Аватар для profy5
    Регистрация
    19.06.2007
    Возраст
    60
    Сообщений
    878
    Вес репутации
    399

    По умолчанию Re: Панель приборов.

    давай Э)актуально.......я буду тестером..........помогу жылезками если надо

  10. #10
    Гуру Аватар для St@rz
    Регистрация
    20.06.2008
    Возраст
    50
    Сообщений
    2,293
    Вес репутации
    868

    По умолчанию Re: Панель приборов.

    На днях закончу с доработкой флешек и займусь приборкой.
