    По умолчанию В продажу поступил контроллер Arduino Nano V7

    И так все по порядку
    Почему сразу V7, а не V6?
    Потому что мы заказали партию Arduino Nano V6 еще 6 мес. назад , но китайские друзья ее умудрились испортить так что мы даже не рискнули выставлять их на продажу. Оцените сами на фотографии. Кроме испорченной маски после конвертации форматов, китайские друзья умудрились припаять на оборот светодиоды у всей партии контроллеров
    Нажмите на изображение для увеличения.

Название:	carduinov6-1.png
Просмотров:	2512
Размер:	418.4 Кб
ID:	14459

    Решено было перескочить эту дьявольскую цифру 6 и за одно сменить фабрику для производства Arduino, а через 4 мес. появилась Arduino Nano V.7 Думаю что разница качества сразу заметна даже по фотографии


    Чего нового в Arduino версии 7 ?
    1-Плата получила стандартное число пинов 32 вместо 30, теперь она полноценно встает в стандартную DIP32 панельку. При этом плата полностью совместима со всеми предыдущими версиями контроллеров Arduino

    2-В связи с появлением на плате двух новых пинов, появились и новые возможности
    а) Выход SPK - это выход с возможностью подключения к нему силовых нагрузок(реле,моторчики,лампочки и т.д.) до 500мА при напряжении питания нагрузки от 5 до 25в. Также к этому выводу можно подключить динамик для воспроизведения звука. Этот вывод не случайно был подключен к пину D11. Только через пин D11 можно воспроизводить полноценные звуковые файлы Wave(PCM) позже выложу примеры

    б) Вход HV12-на этот вход можно подавать сигналы с любых датчиков автомобиля и прочей техники, с уровнем напряжения от +5 до +30в

    3-Теперь для подключения аналоговых датчиков, можно использовать вход A7 Arduino , на этом входе мы поставили резистор смешения подтянутый к +5в. Теперь для превращения ардуино в адаптер рулевых кнопок, не нужно ничего паять кроме двух проводов

    4Arduino версии 7, по питанию контроллера теперь стоит восстанавливающийся предохранитель

    5-Установлена новая микросхема стабилизатора. Выходной ток микросхемы до 1 А, максимальная рассеиваемая мощность 0,8 Вт

    6-Увеличили емкость конденсаторов стоящих параллельно питанию +5в

    7-Поменяли Jamper на стандартный с шагом 2,54мм

    8-Вернулись к старому корпусу(TQFP) микросхемы контроллера , так как корпус MFL пользователю в случаи замены было сложнее перепаять в домашних условиях. Как показала практика микросхема TQFP надежнее

    9-Для стабильности работы в условии сильных электромагнитных наводок, стали устанавливать резистор на линии Reset 1к, теперь нет ложных сбросов при сильных наводках

    10-Также в новой плате используем более дорогой и симпатичный кварцевый резонатор. Корпус резонатора экранирован и подключен к GND

    11-На новых платах реализован полноценный WDT. Этот сторожевой таймер не даст контроллеру зависнуть.

    12-Появились обозначения PWM выводов , знаком ~ и обозначения входов INT0, INT1

    13-Обозначения пинов немного увеличены в размере и сделаны более контрастными.

    14-Каждая плата герметично упакована в антистатическую упаковку

    15-При всех нововведениях и дополнениях, стоимость Arduino Nano V.7 c контроллером Atmega328 на борту, будет снижена до 750 руб.

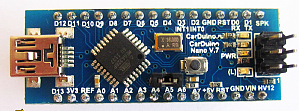

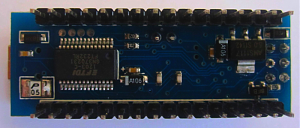

    Нажмите на изображение для увеличения.

Название:	CardionoV7-7.png
Просмотров:	4834
Размер:	443.0 Кб
ID:	14457 Нажмите на изображение для увеличения.

Название:	CardionoV7-6.png
Просмотров:	1808
Размер:	325.8 Кб
ID:	14458

    Заключение
    Все изменения и дополнения в новом контроллере Arduino Nano V.7, это результат длительного использования на протяжении 3-х лет контроллера Arduino, мной и многими пользователями. Версию 7 я тестирую у себя в течении 6-х месяцев. Полет нормальный.

    Привожу варианты схем часто используемых в проектах :

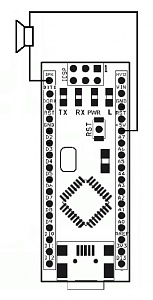

    Подключение громкоговорителя
    Нажмите на изображение для увеличения.

Название:	NANO_WAV.PNG
Просмотров:	1716
Размер:	29.1 Кб
ID:	14492

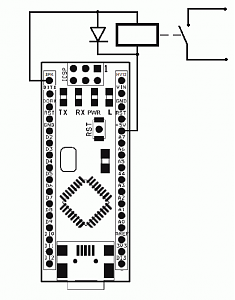

    Подключение реле
    Нажмите на изображение для увеличения.

Название:	NANO_Relay.PNG
Просмотров:	3675
Размер:	6.8 Кб
ID:	14491

    Подключение фоторезистора
    Нажмите на изображение для увеличения.

Название:	NANO_lightsens.PNG
Просмотров:	4814
Размер:	6.7 Кб
ID:	14490

    Подключение автомобильных рулевых кнопок
    Нажмите на изображение для увеличения.

Название:	NANO_Joystik.PNG
Просмотров:	8451
Размер:	9.1 Кб
ID:	14489

    Библиотека для Arduino Nano V.7 ускоряет работу с портами в 22 раза быстрей чем стандартные функции Arduino IDE
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	CardionoV7-1.png
Просмотров:	20992
Размер:	374.8 Кб
ID:	14460   Нажмите на изображение для увеличения.

Название:	Arduino Nano V7.png
Просмотров:	38897
Размер:	110.6 Кб
ID:	14470   Нажмите на изображение для увеличения.

Название:	Arduino Nano V.7.PNG
Просмотров:	1255
Размер:	8.0 Кб
ID:	14471
    Последний раз редактировалось Chip; 19.03.2017 в 03:11.

  2. #2
    Гуру
    Регистрация
    08.12.2008
    Возраст
    41
    Сообщений
    577
    Вес репутации
    314

    По умолчанию Re: В продажу поступил контроллер Arduino Nano V7

    Здорово!
    Описание радует и цена.
    Особенно для чайников таких, как я, пункт №3.

    З.Ы. Куда теперь девать Arduino Nano V4...
    Nissan Almera N16 продана

  3. #3
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    55
    Сообщений
    13,382
    Вес репутации
    10

    По умолчанию Re: В продажу поступил контроллер Arduino Nano V7

    Я думаю что пункт 2(а,б) тоже не менее ценный. Я его чаще всего использую

    З.Ы. Куда теперь девать Arduino Nano V4...
    Неужели некуда использовать?
    У меня даже примитивный выключатель света в коридоре и тот на Arduino
    Последний раз редактировалось Chip; 16.05.2012 в 03:52.

  4. #4
    Новичок
    Регистрация
    25.10.2009
    Возраст
    69
    Сообщений
    1
    Вес репутации
    0

    По умолчанию Re: В продажу поступил контроллер Arduino Nano V7

    Приобрел эту плату. Где можно найти на нее описание, схему?

  5. #5
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    55
    Сообщений
    13,382
    Вес репутации
    10

    По умолчанию Re: В продажу поступил контроллер Arduino Nano V7

    Схема, скетч, описание бесконтактного выключателя

    Видео проекта выключателя на Arduino Nano V7
    Динамик в проекте подключен на вывод SPK контроллера

    Последний раз редактировалось Chip; 27.10.2012 в 01:57.

  6. #6
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    55
    Сообщений
    13,382
    Вес репутации
    10

    По умолчанию Re: В продажу поступил контроллер Arduino Nano V7

    Описание изменений которыми Вы можете воспользоваться в своих разработках:

    Вход HV12 подключен к пину D12 через диод Шоттки, для возможности подавать на этот вход сигнал с уровнем от +6в до +30в. Дополнительно потребуется программное подключение внутреннего подтягивающего резистора

    Выход SPK это усиленный выход D12, собран на N-P-N транзисторе с открытым коллектором, максимально допустимым током 500мА и максимально допустимым напряжением +25в

    Аналоговый вход А7 на данном входе подключен подтягивающий к +5в резистор 3,3к. Резистор добавлен для того что бы можно без всякого обвеса подключать аналоговые датчики, такие как фоторезистор, терморезистор, N-P-N фототранзистор, рулевые резистивные кнопки, датчик уровня, тензодатчик, реостат и прочие датчики.

    Сторожевой таймер (WDT) этот тот таймер который не даст контроллеру зависнуть. Как реализовать это в Вашем скетче я опишу отдельно
    Последний раз редактировалось Chip; 30.05.2012 в 14:16.

  7. #7
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    55
    Сообщений
    13,382
    Вес репутации
    10

    По умолчанию Re: В продажу поступил контроллер Arduino Nano V7


  8. #8
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    55
    Сообщений
    13,382
    Вес репутации
    10

    По умолчанию Re: В продажу поступил контроллер Arduino Nano V7

    Проект дистанционного выключателя собранного на Arduino Nano V.7

    Последний раз редактировалось Chip; 31.07.2012 в 18:53.

  9. #9
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    55
    Сообщений
    13,382
    Вес репутации
    10

    По умолчанию Re: В продажу поступил контроллер Arduino Nano V7

    Видео ролик от компании "Чип и Дип" про Carduino Nano V.7


  10. #10
    Новичок
    Регистрация
    28.11.2012
    Сообщений
    4
    Вес репутации
    0

    По умолчанию Re: В продажу поступил контроллер Arduino Nano V7

    В соседней ветке задавал я вопрос по поводу распиновки arduino Nano V.7, под какими номера в коде я должен указывать PWM выходы? На Carduino Nano V.7 PWM выходы D3, D5, D6, D9, D10, D11. Но если в коде соответственно указывать 3, 5, 6, 9, 10, 11, то это не верно. Заранее благодарю за ответ.
    Последний раз редактировалось Chip; 07.03.2017 в 23:17.
