Бегущие огни на Digispark
Мне очень нравится очень маленький , дешевый, неприхотливый, мощный и имеющий минимум обвязки контроллер ATtiny85.
Как выяснилось уже давно существует Ардуино Digispark и этот контроллер можно программировать в среде Arduino IDE, через микро USB разъем. Существует очень много задач, где нет необходимости использовать громоздкие контроллеры, в этом случаи digispark на контроллере ATtiny85 просто не заменим.
Вот я и решил попробовать на что способен этот контроллер.
Я собрал на нем и светодиодной ленте WS2812B бегущие огни. Для кода понадобится библиотека NeoPixel. Я думаю что тому кто работал с этой библиотекой не составит большого труда добавить новых эффектов. Базу эффектов буду пополнять, так что жду от Вас новых световых/цветовых схем. У меня с фантазией как то слабо сложилось, скорее всего логическое мышление не дает фантазии развиваться и по этому я не могу предложить что то сверх естественного :). Так что, тем кто вроде меня, предлагаю довольствоваться тем что есть. А фантазерам предложить что нибудь новое.
При желании к этой цветомузыке можно подключить ИК приемник и управлять бегущими огнями с пульта ПДУ. Для Digispark есть соответствующая библиотека.
Схема подключения ATtiny85 к светодиодной ленте WS2812b простая, всего 3 провода. В своем проекте я запитал цветомузыку через USB разъем от Power Bank, но можно питать от любого источника 5В, ток зависит от длины самой ленты.

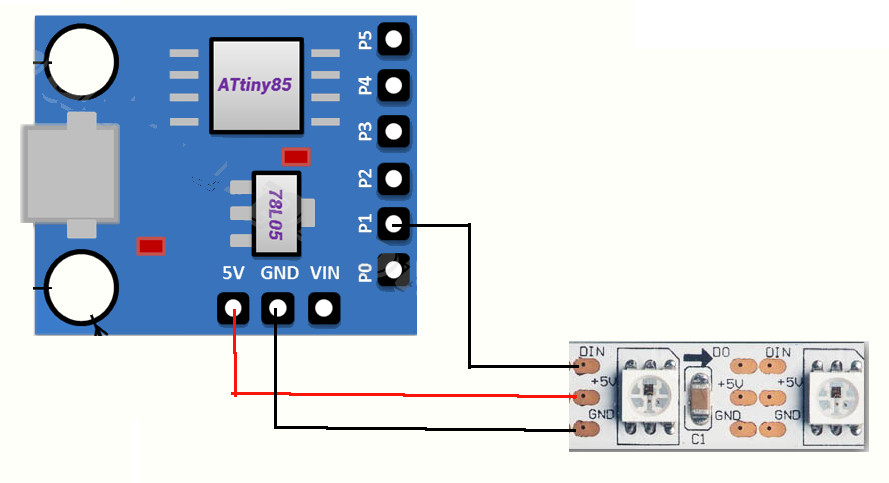

Схема подключения Arduino Digispark ATtiny85:

Скетч для цветомузыки на Arduino Digispark ATtiny85:
#include <Adafruit_NeoPixel.h>
// Parameter 3 = pixel type flags, add together as needed:
// NEO_KHZ800 800 KHz bitstream (most NeoPixel products w/WS2812 LEDs)
// NEO_KHZ400 400 KHz (classic 'v1' (not v2) FLORA pixels, WS2811 drivers)
// NEO_GRB Pixels are wired for GRB bitstream (most NeoPixel products)
// NEO_RGB Pixels are wired for RGB bitstream (v1 FLORA pixels, not v2)
#define PIN 1
#define NUM_PIX 24
Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUM_PIX, PIN, NEO_GRB + NEO_KHZ800);
void setup()
{
strip.begin();
strip.show(); // Инициализация , все светодиоды выключены
}
void loop()
{
rgbFade(0, 0, 255, 5); // синий
rgbFade(0, 0, 255, 5); // синий
rgbFade(0, 0, 255, 5); // синий
runPix(20, 10);
// Some example procedures showing how to display to the pixels:
colorWipe(strip.Color(0, 0, 255), 50); // Blue
colorWipe(strip.Color(0, 255, 0), 50); // Green
colorWipe(strip.Color(255, 0, 0), 50); // Red
// Send a theater pixel chase in...
theaterChase(strip.Color(127, 0, 0), 50); // Red
theaterChase(strip.Color( 0, 0, 127), 50); // Blue
theaterChase(strip.Color(127, 127, 127), 50); // White
rainbow(20);
rainbowCycle(20);
theaterChaseRainbow(50);
flame(255, 150);
}
//бегущий пиксель
void runPix(uint8_t cicles, uint8_t wait)
{
strip.setBrightness(255);
for(int c=0; c<cicles; c++)
{
for(int i=0; i<strip.numPixels(); i++)
{
strip.setPixelColor(i, strip.Color(0,0,255));
strip.show();
strip.setPixelColor(i, strip.Color(0,0,0));
delay(wait);
}
}
}
//эффект пламени
void flame(uint8_t cicles, uint8_t wait)
{
strip.setBrightness(255);
for(int i=0; i<cicles; i++)
{
for(int i=0; i<strip.numPixels(); i++)
{
strip.setPixelColor(i, strip.Color(random(150, 254), random(0, 45), 0));
}
strip.setBrightness(random(151,254));
strip.show(); // This sends the updated pixel color to the hardware.
delay(random(wait));
}
}
// плавное наростание яркости любого цвета
void rgbFade(uint8_t red, uint8_t green, uint8_t blue, uint8_t wait)
{
strip.setBrightness(255);
for(uint8_t b=0; b<255; b++)
{
for(uint8_t i=0; i<strip.numPixels(); i++)
{
strip.setPixelColor(i, red * b/255, green * b/255, blue * b/255);
}
strip.show();
delay(wait);
}
delay(500);
for(uint8_t b=255; b > 0; b--)
{
for(uint8_t i = 0; i < strip.numPixels(); i++)
{
strip.setPixelColor(i, red * b/255, green * b/255, blue * b/255);
}
strip.show();
delay(wait);
}
strip.setBrightness(0);
strip.show();
delay(200);
}
// //заполнение ленты пиксель за пикселем
void colorWipe(uint32_t c, uint8_t wait)
{
strip.setBrightness(255);
for(uint16_t i=0; i<strip.numPixels(); i++)
{
strip.setPixelColor(i, c);
strip.show();
delay(wait);
}
}
//радуга
void rainbow(uint8_t wait)
{
uint16_t i, j;
strip.setBrightness(255);
for(j=0; j<256; j++) {
for(i=0; i<strip.numPixels(); i++) {
strip.setPixelColor(i, Wheel((i+j) & 255));
}
strip.show();
delay(wait);
}
}
// Slightly different, this makes the rainbow equally distributed throughout
void rainbowCycle(uint8_t wait)
{
uint16_t i, j;
strip.setBrightness(255);
for(j=0; j<256*5; j++) { // 5 cycles of all colors on wheel
for(i=0; i< strip.numPixels(); i++) {
strip.setPixelColor(i, Wheel(((i * 256 / strip.numPixels()) + j) & 255));
}
strip.show();
delay(wait);
}
}
//Theatre-style crawling lights.
void theaterChase(uint32_t c, uint8_t wait)
{
strip.setBrightness(255);
for (int j=0; j<10; j++) { //do 10 cycles of chasing
for (int q=0; q < 3; q++) {
for (int i=0; i < strip.numPixels(); i=i+3) {
strip.setPixelColor(i+q, c); //turn every third pixel on
}
strip.show();
delay(wait);
for (int i=0; i < strip.numPixels(); i=i+3) {
strip.setPixelColor(i+q, 0); //turn every third pixel off
}
}
}
}
//Theatre-style crawling lights with rainbow effect
void theaterChaseRainbow(uint8_t wait)
{
strip.setBrightness(255);
for (int j=0; j < 256; j++) { // cycle all 256 colors in the wheel
for (int q=0; q < 3; q++) {
for (int i=0; i < strip.numPixels(); i=i+3) {
strip.setPixelColor(i+q, Wheel( (i+j) % 255)); //turn every third pixel on
}
strip.show();
delay(wait);
for (int i=0; i < strip.numPixels(); i=i+3) {
strip.setPixelColor(i+q, 0); //turn every third pixel off
}
}
}
}
// Input a value 0 to 255 to get a color value.
// The colours are a transition r - g - b - back to r.
uint32_t Wheel(byte WheelPos)
{
strip.setBrightness(255);
WheelPos = 255 - WheelPos;
if(WheelPos < 85) {
return strip.Color(255 - WheelPos * 3, 0, WheelPos * 3);
} else if(WheelPos < 170) {
WheelPos -= 85;
return strip.Color(0, WheelPos * 3, 255 - WheelPos * 3);
} else {
WheelPos -= 170;
return strip.Color(WheelPos * 3, 255 - WheelPos * 3, 0);
}
}
Как загрузить скетч в контроллер ATtiny85 среде Arduino IDE
1 — Отключить микроконтроллер Arduino Tiny от компьютера
2 — Нажать в IDE кнопку «Вгрузить» после чего в консоли появится информация, о том что у Вас есть
60 секунд, что бы подключить Digispark к USB.
3 — Подключаем Digispark ATtiny85 к USB компьютера
4 — Скетч начнет загружаться в контроллер Ардуино ATtiny85
5 — Если все прошло успешно, то можете проверить работоспособность Вашего скетча на ATtiny85
