CarPC в Toyota Avensis ZZT250

http://compcar.ru/forum/attachment.p...2&d=1387986808

Здравствуйте!
Вдохновленный своим первым проектом по инсталляции СarPC в мою Toyota Prius, по просьбе своего приятеля, взялся за установку CarPC в его Avensis в 250-м кузове.
Задача была поставлена такая: относительно бюджетно создать полноценный мультимедийный центр с навигационной системой.
Основой послужила мат. плата ASRock AD2700-ITX, с предустановленным процессором Intel D2700 (2 ядра, 2,13 GHz), встроенным видео и пассивным охлаждением.
Остальные компоненты:
- Блок питания MINI-ITX DC-DC 24 Pin 150W Power Supply
- SSD OCZ Agility 3 на 60 GB
- Оперативная память Kingston SO-DIMM DDR3, 4 GB
- GPS ресивер MediaTek MT3329 с интерфейсом USB, для навигационного ПО
- USB ресивер DVB-T + FM, для просмотра эфирного цифрового ТВ
- Автомобильная DVB-T антенна

Для вывода изображения был приобретен Сенсорный 7" LCD монитор INNOLUX AT070TN82 и USB-контроллер сенсорной панели.

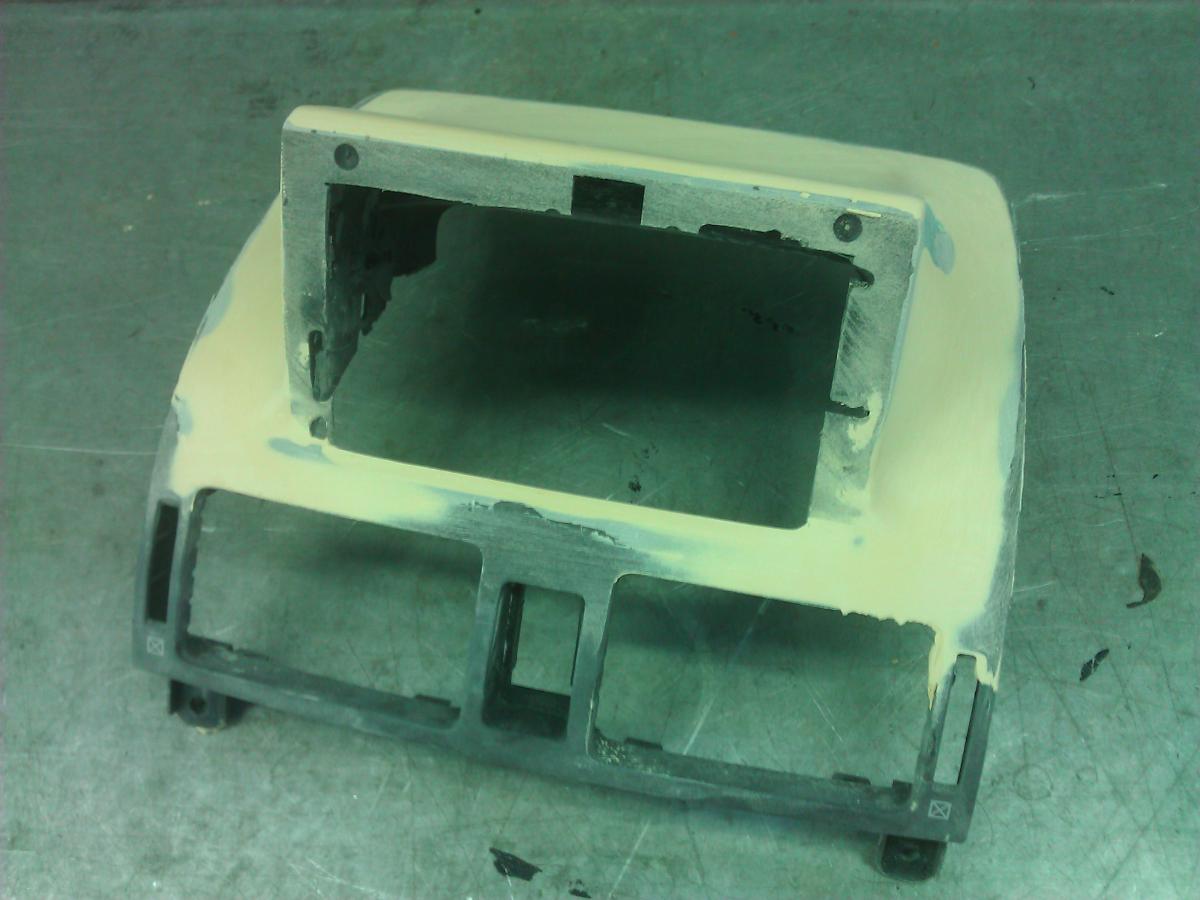

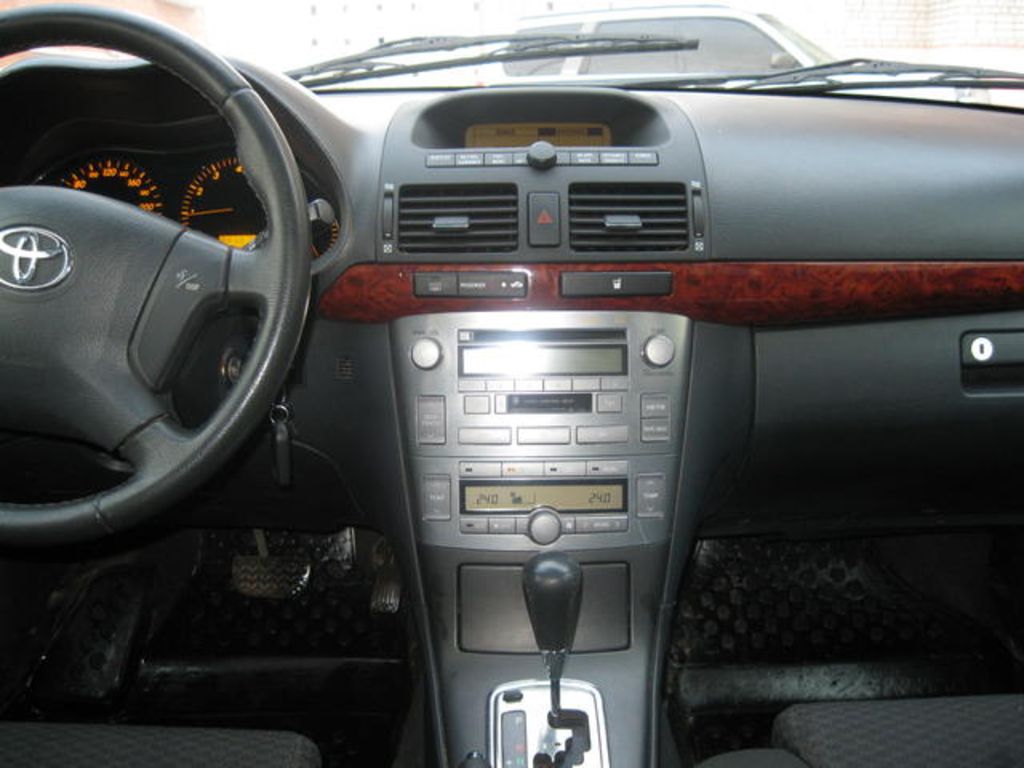

Для удобного расположения монитора было принято решение изготовить подиум над центральными воздуховодами, вместо штатного маршрутного компьютера.


http://compcar.ru/forum/attachment.p...3&d=1387994314

http://compcar.ru/forum/attachment.p...9&d=1387985983

http://compcar.ru/forum/attachment.p...1&d=1387985991

http://compcar.ru/forum/attachment.p...2&d=1387985996

http://compcar.ru/forum/attachment.p...7&d=1387986011

http://compcar.ru/forum/attachment.p...8&d=1387986014

http://compcar.ru/forum/attachment.p...0&d=1387986022

http://compcar.ru/forum/attachment.p...9&d=1387986017



Корпус изготовил из фанеры и покрасил черной краской - достаточно практично и бюджетно. Фото изготовления корпуса, к сожалению, утрачены. Расположился он под правым передним сиденьем.



http://compcar.ru/forum/attachment.p...4&d=1387986041

http://compcar.ru/forum/attachment.p...5&d=1387986046



Включение/выключение CarPC ручное, кнопкой на приборной панели, подключенной к разъему на мат. плате. Поскольку был выбран бюджетный, не интеллектуальный, компактный блок питания, чувствительный к входному напряжению, для предотвращения просадок напряжения питания в момент запуска двигателя была применена дополнительная АКБ с зарядкой от зажигания, подключенная через диодную развязку.



http://compcar.ru/forum/attachment.p...7&d=1387986052



Вывод звука организовал через звуковой тракт штатной кассетной магнитолы, используя её в качестве усилителя звука, заодно сохранив регулировку громкости кнопками на руле.
Вот что получилось в итоге:


http://compcar.ru/forum/attachment.p...6&d=1387986085

http://compcar.ru/forum/attachment.p...7&d=1387986087

http://compcar.ru/forum/attachment.p...5&d=1387986083

http://compcar.ru/forum/attachment.p...8&d=1387986056
