Стеклоподъемники с сенсорными кнопками

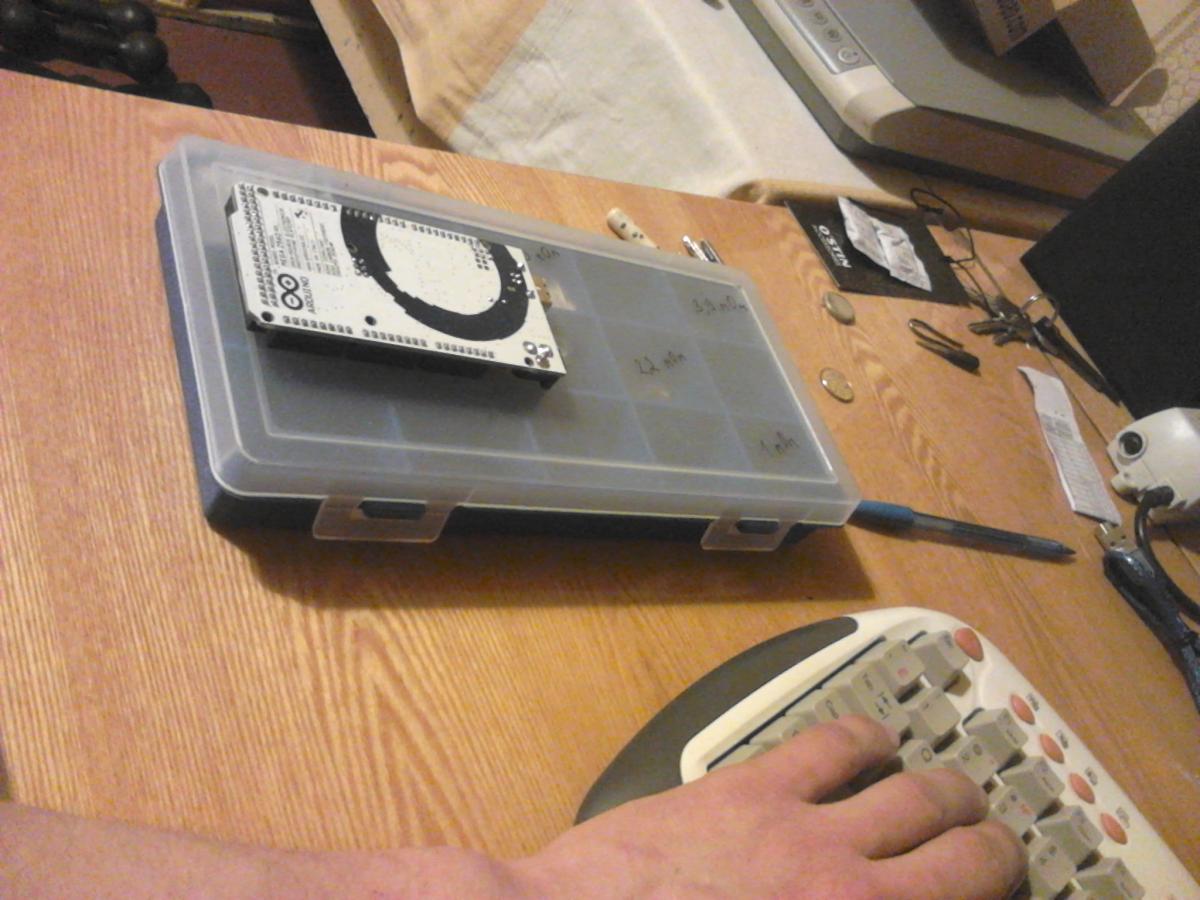

Ну вот теперь новый проект все конечно знают мой первый http://compcar.ru/forum/showthread.php?t=9067 так вот почему я решил выделить его в отдельную тему по тому что здесь все по другому с самого начала я хотел это сделать довеском уже к имеющейся плате (управление голосом и ее компоненты) но потом мне не хватило выходов на плате я начал их множить при помощи сдвигового регистра хотел все реализовать на доводчиках аннн нет после юзанья такого доводчика я понял (он не удовлетворял моим требованиям) что придется делать все самому С тех пор понеслась я заказал ардуино мега2560 Вот она к стате лежит сверкает по левую мою руку

Вложение 17570

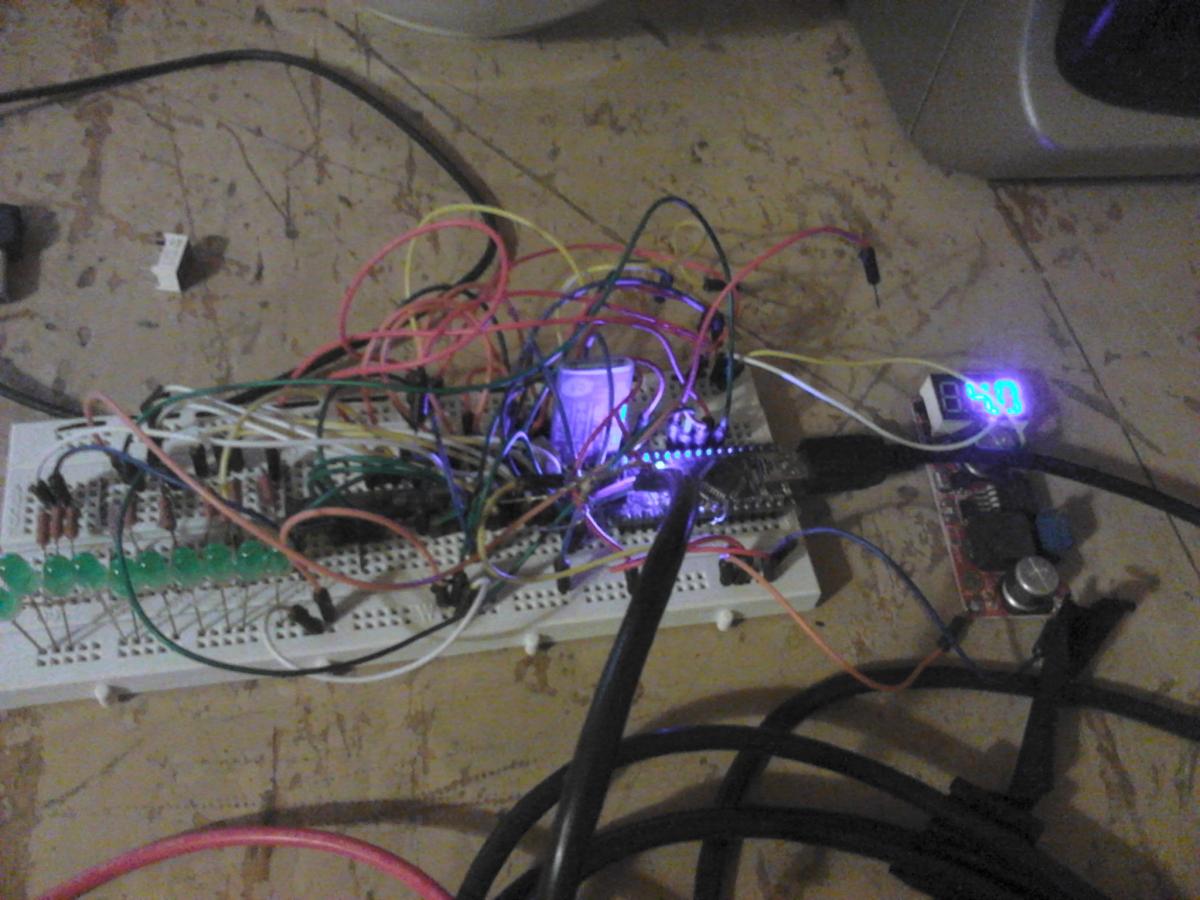

стабилизатор напряжения у меня был все с тогоже сайта заказывал ранее плата для зборки у меня была.

Вложение 17571

схема нарисовал только вчера

Вложение 17572

Принцип работы:

Всего 9 кнопок, по 2 на каждую дверь и 3 на дверь водителя. На всех дверях функция атомата которая срабатывает по двойному клику, почму двойному, по тому, что может получиться эффект скольжения. Те кто ставили доводчики сктекол с функцией автомата, поймут меня (стекло очень трудно подогнать в то место в которое хочешь ), а тут гоняй сколько хочешь . Автомат и вуерх и вниз. И только по двойному клику, на практике посмотрим как это будет выглядить. В водительской двери третья кнопка, будет иметь функцию переключателя. Например нажатие на 2 секунды на табло загорается соответствующий диод или цифра (пока еще не определился) и уже с водительской двери можно будет управлять любым стеклоподъемником, в зависимости от цифры или индикатора. А если ее зажать на 4 секунды то сработает режим блока, все три стеклоподъемника закроются и заблокируются, а водитель сможет ими управлять путем 2-х секундного переключения между ними. Tще была мысль, поставить бипер с условными сигналами, было бы удобно. Еще можно будет управлять магнитолой. На рисунке, на втором, который я нарисовал от руки, я нарисовал сдвиговый регистр, от которого я отказался, так как у меги вполне хватает выходов и все управление магнитолой, можно будет сделать на одной плате с минимальной разводкой. Управлять я смогу громкостью, переключениями треков и тишиной. Все это работает через блютус. Сначала нано принимает сигнал, а потом по Тх и Рх посылает на мегу, а та в свою очередь управляет магнитолой. Так же с телефона по блютус можно будет управлять и стеклоподъемниками, но только по парам и по сторонам и то, только в крайних полождениях, либо открыть, либо закрыть. Еще думал, но уже в качестве прикола, попробывать сделать при одновременном зажатии 2-х кнопок, на любой из задних дверей, на 2 секунды, отключение управления стеклоподъемником и подключением функции управления магнитолой. Например громгостью! При отключении питания, (постановке на сигнализацию) ардуино будет видеть это и закрывать все стеклоподъемники, по парам или нет, еще не определился и отключаться путем, отключения питания на транзисторе, который будет отключать полностью питание, на всем устройстве! Естесственно, при обрыве тросика, стеклоподъемник будет работать в ту или иную сторону, не более 10-15 секунд, а потом отклюаться.



вууух вроде как то так ес что вспомню то напишу по ходу


есть уже первые наработки во первых мне удалось вынести сенсорную кнопку на конец 6-и метрового провода (обязательно экранированного ) и удалось опять же таки не без помощи manu_245 сделать эту кнопку мулькликовой

PHP код:

---

/* 4-Way Button:  Click, Double-Click, Press+Hold, and Press+Long-Hold Test Sketch

By Jeff Saltzman
Oct. 13, 2009

To keep a physical interface as simple as possible, this sketch demonstrates generating four output events from a single push-button.
1) Click:  rapid press and release
2) Double-Click:  two clicks in quick succession
3) Press and Hold:  holding the button down
4) Long Press and Hold:  holding the button for a long time
*/

#include <CapacitiveSensor.h>

CapacitiveSensor   Sensor1 = CapacitiveSensor(4,2);
#define buttonPin 19        // analog input pin to use as a digital input
#define ledPin1 18          // digital output pin for LED 1
#define ledPin2 17          // digital output pin for LED 2
#define ledPin3 16          // digital output pin for LED 3
#define ledPin4 15          // digital output pin for LED 4


// LED variables
boolean ledVal1 = false;    // state of LED 1
boolean ledVal2 = false;    // state of LED 2
boolean ledVal3 = false;    // state of LED 3
boolean ledVal4 = false;    // state of LED 4

// Button timing variables
int debounce = 20;          // ms debounce period to prevent flickering when pressing or releasing the button
int DCgap = 250;            //
int holdTime = 1000;        // ms hold period: how long to wait for press+hold event
int longHoldTime = 3000;    // ms long hold period: how long to wait for press+hold event



boolean flag=false;
int checkButton();


    // Button variables
boolean buttonVal = HIGH;   // value read from button
boolean buttonLast = HIGH;  // buffered value of the button's previous state
boolean DCwaiting = false;  // whether we're waiting for a double click (down)
boolean DConUp = false;     // whether to register a double click on next release, or whether to wait and click
boolean singleOK = true;    // whether it's OK to do a single click
long downTime = -1;         // time the button was pressed down
long upTime = -1;           // time the button was released
boolean ignoreUp = false;   // whether to ignore the button release because the click+hold was triggered
boolean waitForUp = false;        // when held, whether to wait for the up event
boolean holdEventPast = false;    // whether or not the hold event happened already
boolean longHoldEventPast = false;// whether or not the long hold event happened already


//=================================================

void setup() {

  Serial.begin(115200);

    // Set button input pin
    pinMode(buttonPin, INPUT);
    digitalWrite(buttonPin, HIGH );
    // Set LED output pins
    pinMode(ledPin1, OUTPUT);
    digitalWrite(ledPin1, ledVal1);
    pinMode(ledPin2, OUTPUT);
    digitalWrite(ledPin2, ledVal2);
    pinMode(ledPin3, OUTPUT);
    digitalWrite(ledPin3, ledVal3);
    pinMode(ledPin4, OUTPUT);
    digitalWrite(ledPin4, ledVal4);



}


void loop()
{




   int b = checkButton();

    if (b == 1) clickEvent();
    if (b == 2) doubleClickEvent();
    if (b == 3) holdEvent();
    if (b == 4) longHoldEvent();
  }
    // Get button event and act accordingly

  int checkButton()
    {
    int event = 0;

    long temp1 =  Sensor1.capacitiveSensor(30);
    Serial.println(temp1);
    if(temp1>1000)

{
  buttonVal=0;
}
else buttonVal=1;



    // Button pressed down
    if (buttonVal == LOW && buttonLast == HIGH && (millis() - upTime) > debounce )
    {
        downTime = millis();
        ignoreUp = false;
        waitForUp = false;
        singleOK = true;
        holdEventPast = false;
        longHoldEventPast = false;
        if ((millis()-upTime) < DCgap && DConUp == false && DCwaiting == true )  DConUp = true;
        else  DConUp = false;
        DCwaiting = false;
    }
    // Button released
    else if (buttonVal == HIGH && buttonLast == LOW && (millis() - downTime ) > debounce)
    {
        if (not ignoreUp)
        {
            upTime = millis();
            if (DConUp == false) DCwaiting = true;
            else
            {
                event = 2;
                DConUp = false;
                DCwaiting = false;
                singleOK = false;
            }
        }
    }
    // Test for normal click event: DCgap expired
    if ( buttonVal == HIGH && (millis()-upTime) >= DCgap && DCwaiting == true && DConUp == false && singleOK == true && event != 2 )
    {
        event = 1;
        DCwaiting = false;
    }
    // Test for hold
    if (buttonVal == LOW && (millis() - downTime) >= holdTime ) {
        // Trigger "normal" hold
        if (not holdEventPast)
        {
            event = 3;
            waitForUp = true;
            ignoreUp = true;
            DConUp = false;
            DCwaiting = false;
            //downTime = millis();
            holdEventPast = true;
        }
        // Trigger "long" hold
        if ((millis() - downTime) >= longHoldTime)
        {
            if (not longHoldEventPast)
            {
                event = 4;
                longHoldEventPast = true;
            }
        }
    }
    buttonLast = buttonVal;
    return event;

  }





//=================================================
// Events to trigger

 void clickEvent()

 {
    ledVal1 = !ledVal1;
    digitalWrite(ledPin1, ledVal1);
}
void doubleClickEvent() {
    ledVal2 = !ledVal2;
    digitalWrite(ledPin2, ledVal2);
}
void holdEvent() {
    ledVal3 = !ledVal3;
    digitalWrite(ledPin3, ledVal3);
}
void longHoldEvent() {
    ledVal4 = !ledVal4;
    digitalWrite(ledPin4, ledVal4);


     Serial.println (buttonVal);
}


---

http://www.youtube.com/watch?v=s2-Bt...ature=youtu.be

на сегодняшний день жду датчики тока но уже сейчас подбираю кое какие компоненты к примеру на рисунке к каждому входу ULN2003A параллельно подключены светодиоды для визуализации и отладки процессов так вот планирую теперь применять резисторные сборки принимается любая критика)))) ааа чуть не забыл доп информация, покупал все в магазине https://duino.ru/

только что опытным путем выяснил что вполне достаточно резистора в 50 кОм при касании значение в мониторе порта не превышает 50 - 60 а при состоянии покоя 2-3 а когда был 1 мОм то значение при касании могло подняться до 170000 и скорость значительно падала а вот от конденсатора избавиться не удалось иногда значения подвисали!

При использовании 50к, через пластиковую карту срабатывает?

нет у меня концелярские кнопки разноцветные так вот при 50 кОм работает отлично а когда слой изоленты сверху налепишь то уже гораздо сложнее думаю что через пластиковую карту уже это будет не возможно при таком номинале Я планмрую перекрасить кнопки в спец краску светоотражающую кислотного цвета в слоев 5 )))) по этому в моем случае 50 кОм то что надо

идея конечно хороша! но-о! вся проблема в том как этим управлять в пути(тактильность) и случайные прикосновения рук?! и ещё: насколько увеличится кол-во проводов на каждую дверь?

Насчет тактильности, я же использую канцелярские кнопки из любой поверхности они будут выпирать, этого достаточно. На классических ручках я уже прикинул где они будут стоять! Там случайных касаний не будет, получится как кнопки на штурвале, только когда там будет рука, туда можно будет докоснуться пальцем. Количество проводов в водительскую дверь 3 экранированных и два на подъемник, во все остальные по 2 экранированных и по 2 на подъемники. Прошу заметить, что не получится пустить три жили вместе в одном экране, каждая жила должна быть в экране. От подсветки я отказался по тому как у меня не решений по этому поводу.

может надо на таких штуках делать?
http://we.easyelectronics.ru/shurik3...uglyashok.html

неет такие штуки придется располагать в каждой двери я думал о том что бы сделать как на VW - ганех в каждой двери по блоку а между собой они общаются по шине данных но потом отошел от этой идеи и решил сделать все в одном устройстве а так можно было и так сделать
Вложение 17580
но у меня получается полноценный блок стеклоподъемников с функцией автомат доводчиками и всеми вытекающими прелестями :D

У меня вот такое индикаторное табло по которому я планирую показывать какой стеклоподъемник находится под моим контролем.
Вложение 17583
Из даташита я понял, что у него напряжение питания 2.1 вольта. Если я собираюсь подсоединять его напрямую к ардуино, то получается нужно вешать резисторы, как по плюсу, так и по минусу, что бы получился делитель напряжения вот схема:
Вложение 17584
я правильно рассуждаю?

Нужно только ограничить ток, включив последовательно светодиоду резистор
