в продаже осциллограф и мультиметр

Технические характеристики:
Максимальная измеряемая частота 1МГц,
- пределы 0.5мкс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс, 50мкс, 100мкс, 200мкс, 500мкс, 1мс, 2мс, 5мс, 10мс, 20мс, 50мс, 100мс, максимальная частота дискретизации: 5 МГц.
1. Минимальное измеряемое напряжение 50мв/дел,
- пределы 50мв/дел, 100мв/дел, 200мв/дел, 500мв/дел, 1в/дел, 2в/дел, 5в/дел, 10в/дел. (с щупом 1:10 до 500в).
2. Запуск развертки по фронту или по спаду: авто, однократный или внешним
сигналом.
4. Питание 3,7в, Li-Ion батарея от мобильного телефона.
5. Активное окно для осциллограммы 120*176 точек, LCD LS020.
6. Заряд батареи через разъём miniUSB от адаптера с Uвых = 5,0в.

Кроме того добавлены следующие сервисные функции:
Автоматическое гашение подсветки (примерно через 30 секунд после последнего нажатия кнопок) производится:
- в сервисном меню;
- в меню анализа;
- в рабочем режиме, если нет сигнала более 30 секунд .
Автоматическое выключение питания (примерно через 15 минут):
- в сервисном меню, если не подключено внешнее питание или, если подключено и завершена зарядка аккумулятора;
- после гашения подсветки в остальных режимах.
При подключении внешнего питания (5В) включается режим зарядки аккумулятора - зеленый значок батарейки меняет цвет на красный.
После зарядки аккумулятора до напряжения 4.15 В процесс заряда прекращается и значок батарейки меняется на значок сетевой вилки
- аккумулятор отключается и питание производится от внешнего источника (5В).

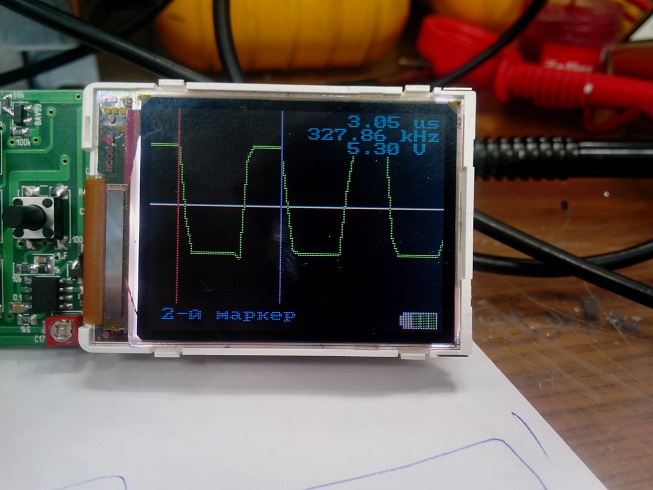

на фотках реальный сигнал работы ШИМа на 330кГЦ

4500р


Типы тестируемых элементов:

- NPN, PNP транзисторы

- N,P -канальные - обогащенные MOSFET

- N,P -канальные-обедненные MOSFET

- N,P -канальные JFET

- Тиристоры, Симисторы

- Стабилитроны до 5V (с несложной приставкой до 50V)

- Диоды, двухкатодные, двуханодные сборки диодов (прямое напряжение, емкость перехода, обратный ток)

- Два последовательно соединенных диода, диоды симметричные, одним измерением можно определить назначение выводов выпрямительного моста.

- Резисторы - диапазон от 0,1 Om до 50 MOm, в том числе соединенные последовательно (сопротивление каждого с разрешением 0.01 Om, потенциометр также может быть измерен. Для резисторов сопротивлением ниже 2100 Om измеряется индуктивность в диапазоне от 0.01 mH до 20 H

- Конденсаторы от 25 рF до 10 000 uF (разрешение измерения составляет 1pF), ESR электролитических конденсаторов с разрешением 0.01, для конденсаторов ёмкостью выше 5000 рF может быть определена потеря напряжения после воздействия импульса зарядки. Потеря напряжения дает оценку добротности (качества) конденсатора.

- Измерение индуктивности индуктивность в диапазоне от 0.01 mH до 20 H и ее сопротивление

Точность измерений резисторов, конденсаторов и т.д. во всем диапазоне около 1%

Дополнительные параметры измерения:

- H21e (коэффициент усиления по току) - диапазон до 1000

- Порядок подключенных выводов элемента

- Наличие элементов защиты – диода

- Прямое напряжение

- Напряжение открытия и емкость затвора (для MOSFET)

Дополнительные функции:

- Измерение постоянного напряжения до 50 V при использовании делителя 10:1

- Генератор частоты от 10 Hz до 2 MHz, выходной сигнал 5V через резистор 680 Om выводится на тестовый контакт TP2

- ШИМ. Из диалогового меню функций можно выбрать вывод фиксированной частоты с возможностью выбора ширины импульса на тестовом контакте

- Измерение частоты с разрешением 1 Hz для измеряемых частот более 25 kHz. Для более низких частот разрешение может быть до 0.0001 Hz с измерением периода. (Необходима небольшая доработка)

Тестер собран в формате малогабаритного измерительного пинцета.

3500рВложение 18751Вложение 18752
