Hover 4x4 Lux

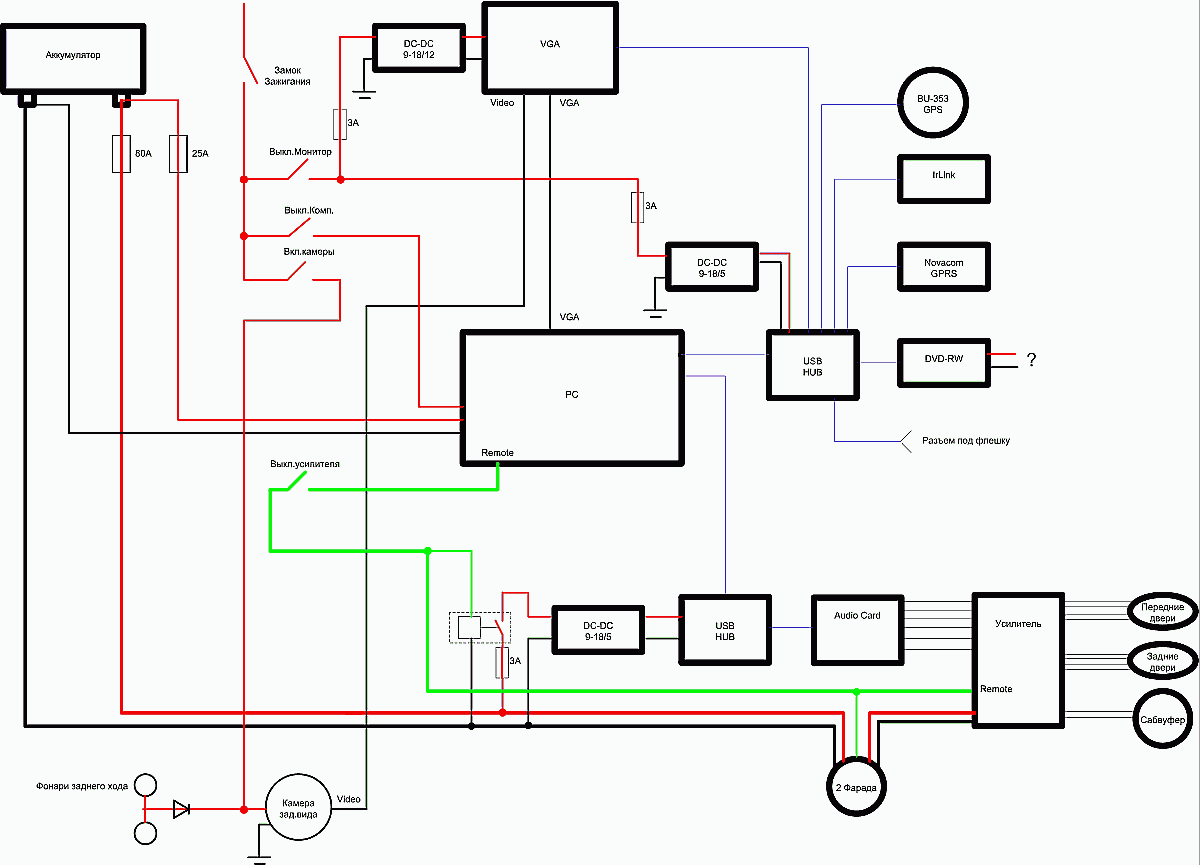

Пока закупаются комплектующие выкладываю на общий суд эл.схему.
За советы - заранее благодарен :)
http://www.compcar.ru/forum/attachme...1&d=1205931444

Комп - TRACER V1500
Монитор - CTF 700H http://www.cartft.com/catalog/il/541
GPS - Global Sat BU-353
DC-DC 9-18/5 - http://i038.radikal.ru/0803/05/3aa891d4c1fft.jpg
DC-DC 9-18/5 - СD-15A-12 (12v 1,25A)
IrLink- IrLink :) Пульт на руль Pioner CD-SR110
Аккустика в салон - Helix E136 http://www.audiomobile.ru/life/13688.html 2-а комплекта

В планах :
1.Усь Alpine MRV-F450 http://www.magnitola.ru/Alpine-MRV-F450-p-712.html
2Саб Alpine SWS 1242D http://www.magnitola.ru/Alpine-SWS-1242D-p-3026.html
3.Аудио карта - ХЗ
4.DWD-RW - ХЗ

Штатная магнитола, как я понял, линейного выхода не имеет - как вариант взять преобразователь с колоночных выходов в линейный и в LineIn компа...

С преобразователя брать звук не советую, будет много нелинейных искажений. Проще подпаяться к 16 и 6 ножке микросхемы аудио процессора LP7313 , для наглядности могу сфоткать где лучше всего подпаиваться. Будет 100% линейный выход.
Рисунок твоей схемы побольше бы сделать, а то не читаемо.

завтра сфоткаю, как ирлинк правильно расположить. есть только одно место, где он всегда нормально ловит.

Спасибо то mrepik and chip ! за фото буду благодарен!!!!!!!!:)

Точками отметил ленейные выходы.
На отмеченых конденсаторах они тоже присутствуют , только нужно прозвонить , а то на память могу ошибиться.

Еще по твоей схеме : аудиокарту лучше без хаба ставить на прямую в USB.

Цитата:

---

Сообщение от mrepik

завтра сфоткаю, как ирлинк правильно расположить. есть только одно место, где он всегда нормально ловит.

---

Просьба - если есть фото выложить :) а то процес разборки у меня уже пошел....Фото мои позже:)

сегодня выложу
