Alpine iva 502 подключение

Здравствуйте! Столкнулся с рядом проблем по подключению данной головы к компьютеру... если вас не затруднит, дайте наводки как мне получить хорошую картинку на ней по средствам s-video, av in. Материнка для тестов была Intel с впаянным атомом D510. Планирую брать zotac 630i. Если есть лучше для моих целей то заменю конечно же. Пытался получить картинку через navi rgb...через видео конвертер фирмы GT. получилось очень криво и не красиво, даже отврат... А так же возможно ли из алпайна дернуть шлейф на тачскрин? Спасибо за внимание!

В общем двинулся немного вперед. Используя поиск наткнулся на схему VGA-RGB с объединенной синхрой через микросхему к555 и +5 вольт на rgb navi. вспомнил что +5 вольт я не давал...и синхру я просто вязал между собой ( в кабеле от алпайна вязал синхру с синхрой даваемую конвертером) качество было ужасное... Теперь хочу спросить в особенности Чипа, даст ли мне результат vga-rgb? с микросхемой к555?? без конвертера естественно. буду очень благодарен за ответ. если есть еще способы связать две синхры от VGA то ооочень буду рад их услышать! Спасибо за внимание!

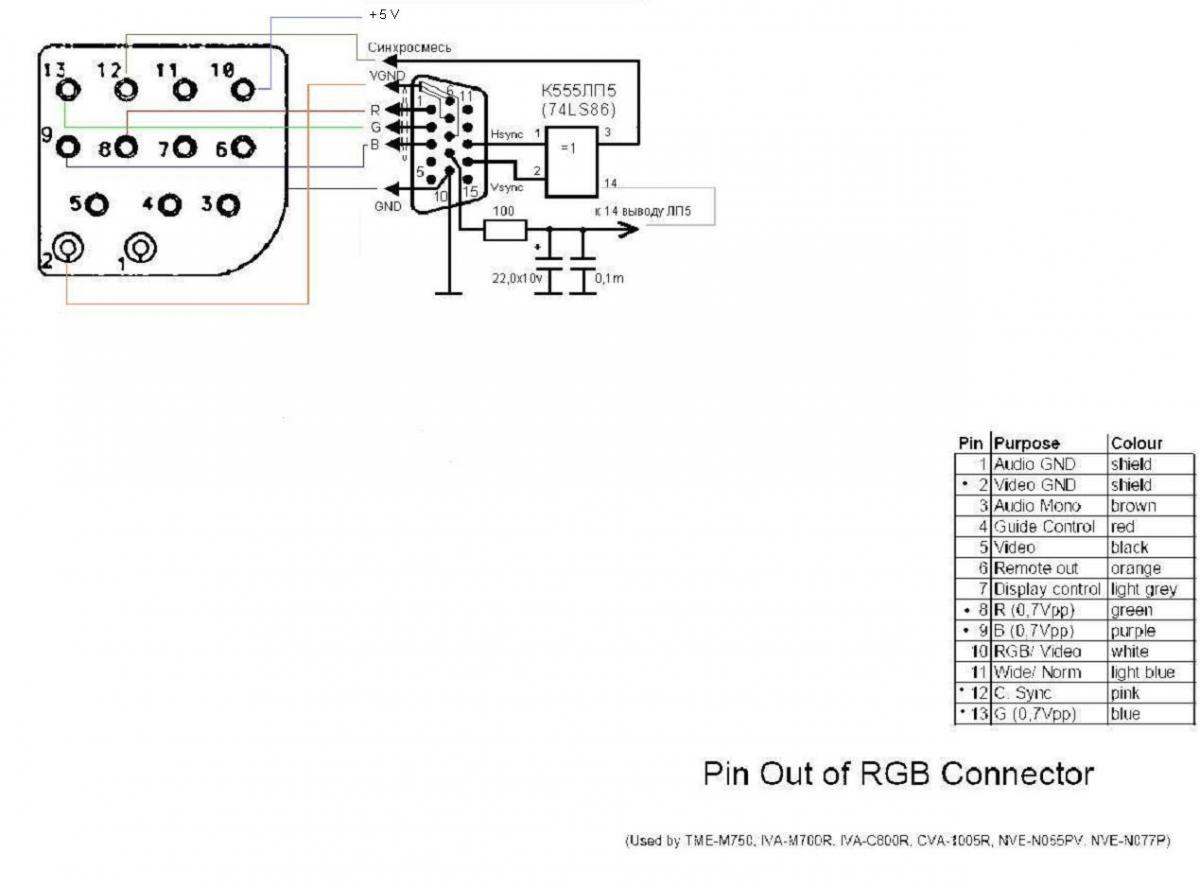

схема vga - rgb которую нашел:
Вложение 9436

Подкиньте пожалуйста схемку как правильно мешать синхну с помощью двух резисторов.

Скручиваем два резистора по 150 ом с одной стороны, это будет выход смешанной синхры. Другие выводы резисторов это входы для раздельных синхр

Так просто :)) спасибо! Отпишусь позже как и что у меня получилось.

все отлично! Подрубил :) фото прилеплю чуть ниже. если кому интересны нюансы обращайтесь.

Черт....слетела винда...после переустановки выставил те же значения, но на экране заметно мерцание...впечатление такое, что картинка дергается...какие могут быть предположения? Помогите :) кабель с резисторами по 200 ом вга ргб не спаян, а скручен... мать zotac nf630i чипсет nforce 630...разрешение 800*468 15,720 частота. Черезстрочная.

Попробуй плавно частотой порегулировать

до фонаря..к сожалению. она меняется с определенным шагом, диапазон в 14.300-16.900 в котором хоть что то видно уже перелопатил весь... я в печали.. напоминает картину, когда на мониторе не хватает герц и он мерцает. есть еще какие-либо предположения? резисторы менял, разным номиналом и больше и меньше, и вообще без них пробовал - результат такой же, картинка даже не менялась.

Чип, если тебе не трудно, мог бы ты объяснить на какие ноги что паять на к555? я электротехнику прогуливал немного...так что это все происходит на уровне шестого чувства :) Знаю только то, что на 14 ногу надо дать 5в через резистор номиналом в 100ом кажется, 1,2 ноги вроде как входы для синхр с vga. 3 нога выход. верно? кажется еще надо GND залепить? Буду премного благодарен за помощь :)
