Раньше всё шикарно работало. Оторвался проводок переключения на камеру. Вроде припаял где и было, но не переключает. Где ошибся?
Вложение 10632

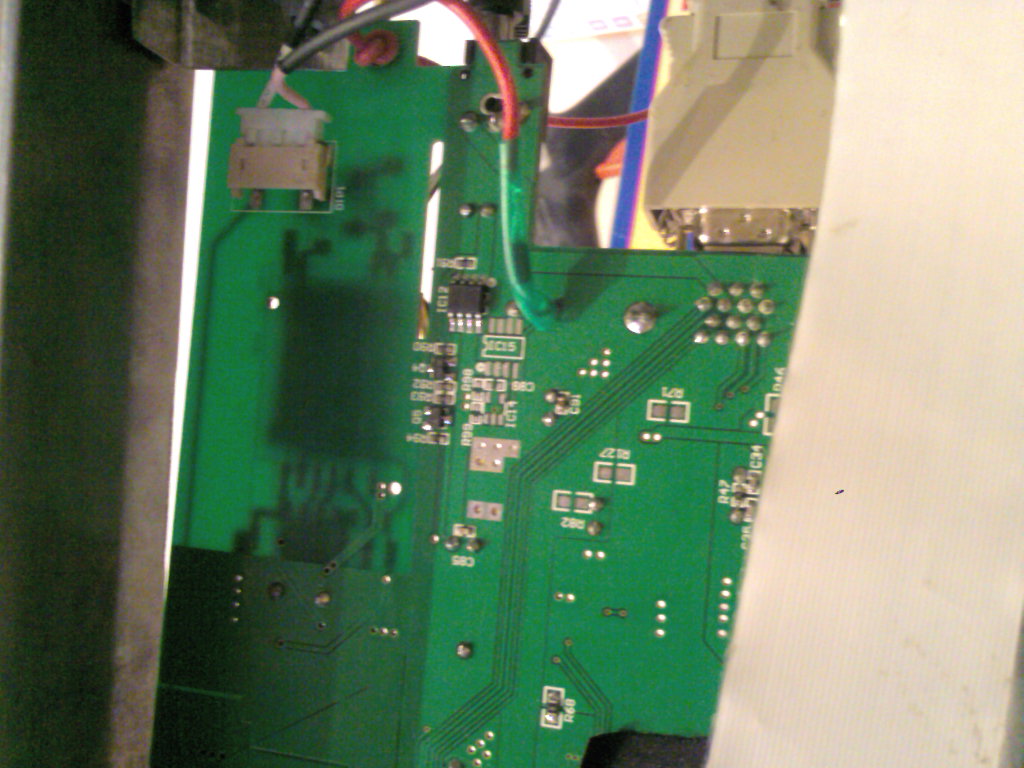

Вложение 10633
Диод впаял т.к. при выключенном заднем ходе машина переключает на массу, и монитору это очень не нравится.
Вернул монитор в машину, результат:
1. Переключение происходит ТОЛЬКО когда включен PC. (Дома не мог протестить - нет кабеля)
2. Переключает непонятно куда - пишет "нет сигнала". Или сама собой умерла камера (маловероятно) или глюк монитора. перепробовал все входы.
Завтра возьму панельку с кнопочками, убежусь что камера работает и сидит на AV-2
Похоже что проводок ты не на место вернул
Теперь бы узнать куда его надо...Цитата:
Сообщение от Chip
Нашел фото, перепаял, всё заработало!) Я и забыл что там фольга с платы отлетела...
Заказал себе такой же монитор (889gl), приехал, но без автопереключения.Цитата:
Сообщение от Vad3
внктри плата, совершенно не похожая на ту, что он фото. Сама плата прямоугольная, большая микруха всего одна - rtd2662 и сама плата гораздо более "пустая".
Есть ли опыт реализации автопереключения на камеру заднего хода на такой версии монитора?
у меня аналогичная плата но провода нету:(( прошу помощи куда его там припаять можно? http://www.compcar.ru/forum/showthread.php?t=8006
http://www.pccar.ru/showthread.php?t=6408&page=2 начиная с поста №13... Нужны ещё два резистора (на схеме R3, R5) по 10 кОм ( обозначение "103") и тошибовский транзистор LY (на схеме Q1), или аналогичный (я другой ставил, не помню какой). Не видно на фотке из какого места (не помню), можно ещё один проводок вывести по такому же "макару" с такими же резюками и транзистором, будет работать другой видеовход.
огромное спасибо за совет!;)Цитата:
Сообщение от [IVI]
с резисторами всё понятно а вот какой транзистор брать? обозначение LY что-то мне ничего не дало... поискал в нете не нашёл:(
ещё сразу встречный вопрос у меня по этому монику. кто как реалезовал питание для него? то есть плюс постоянный или АСС с замка зажигания? я подключил через асс и каждый раз приходится его включать, я так понимаю на постоянный его кинуть нужно? акуму надеюсь не сильно жрать будет?:))
