Mazda Familia + eeepc 701

Давно у меня в голове уже витают мысли о постройке писикара.

Вот вроде началось :))

Долго выбирал между обычным компутером с тачевым монитором и eeepc. В итоге выбор пал на eeepc ввиду неподьемного (на данный момент) бюджета полноценного ПК.



Итак что я имеею на данный момент.

1) Желание сделать что то хорошее и полезное.
2) Немного свободного времени на работе :)))
3) Нетбук asus eeepc 4G.
4) Тач стекло
5) Автомобильную зарядку для нетбука.
6) Усилитель на 4 канала.
7) Маську фамилию седан дорестайл 1998г



Заранее прошу извинить меня за фото, нет возможности сделать нормальные .


Для начала собссно сам ноут надо было разобрать до винтика :)


Пробую воткнуть моник на его предпологаемое место


Так как на данном этапе мне интересен только монитор фотки пока только его.

http://www.mazda55.ru/uploads/forum/...736967_mon.jpg

Разбираем центральную консоль авто с целью снять вот эту штуку

http://www.mazda55.ru/uploads/forum/...37018_cons.jpg

Тут я ненадолго подзадумался что лучше и проще будет сделать. Делать рамку самому, либо же изготовить ее из рамки ноута

http://www.mazda55.ru/uploads/forum/...7062_ramka.jpg

Решил попробовать обрезать рамку до нужных размеров, в любом случае если не выйдет всегда можно сделать самому.

После продолжительного общения с пилой по металлу и напильником вышло следующее.

http://www.mazda55.ru/uploads/forum/...106_vishlo.jpg

http://www.mazda55.ru/uploads/forum/...7184_krupn.jpg

Не устраивает дырочка под камеру и сеточка под колонки, мулька асуса.

едем дальше :)


Следующим шагом была подгонка покраска рамки, хорошенько зашпатлевал загрунтовал и покрыл матовой краской.

Вот что вышло

http://i053.radikal.ru/1101/88/d53128b79959.jpg

Местами все равно коряво вышло, но в целом для первого раза пойдет :)

Далее самый сложный на мой взгляд момент, удлиннение провода от матрицы до компа.

Долго думал как сделать в итоге вытравил две платы и запаял провода получилось вот что.

[http://s001.radikal.ru/i196/1101/27/d1785d1f4c91.jpg

http://i067.radikal.ru/1101/eb/31f85dd9392f.jpg

С первого раза не получилось запаять нормально :)) как говорил уже проводки идут в экране стальном :) два часа голову ломал чо не работает :)) потом понял

Налепил кулера на плату примастрячил заднюю крышку


http://s61.radikal.ru/i171/1101/ff/916c78ec8e61.jpg

И начал тестить :)


http://i025.radikal.ru/1101/0c/a171a3b3098a.jpg


Затем довольно долго ждал тач стекло, за это время хорошенько погонял машинку :)

И вот наконец приехал прям на нг :)

http://s001.radikal.ru/i194/1101/bb/6a5a7ed999b3.jpg

Подключил погонял вроде все ок

Осталось понять куда все это дело разместить.

За торпедо места практически нет прикручивать некуда, остается только бардачок :)
Делать корпус из оргстекла слишком замутно, поэтому пока решил сделать временный вариант в виде полочки.

Получилась вот такая порнография :)

http://s61.radikal.ru/i171/1101/8b/608e0e7afb50.jpg

Погонял на весу пару дней и как чуть потеплело полез в машину инсталлировать все это дело :)

Как ни странно встало практически сразу, без каких либо проблем, даже без подгонок.

http://i068.radikal.ru/1101/6b/c16efcc377a5.jpg


Как только завел сразу появились наводки от гены и прочих частей автомобиля + периодически появляется такой фон что аж уши закладывает.
Всетаки бюджетный усилитель не вариант. Сделать можно но мороки оч много.

Поездил недельку и нашел вот такой вот комплектик из 2х усилов и проводов к ним .

http://pravomsk.ru/v10photos/275447315.jpg

http://pravomsk.ru/v10photos/644637314.jpg


Воткнул :) наводки пропали напрочь если только ухом к колонке приложиться слышно как винт работает

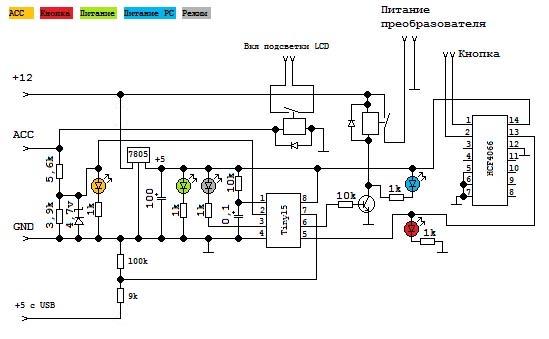

На неделе буду собирать что то подобное :) спасибо товарищу yurich38 за схему

Вложение 11062

Но планирую собрать на меге восьмой + туда же попробовать приделать включение усилителей.

алгоритм работы:
при включении АСС..
включаем питание преобразователя, ждем Х-сек, нажимаем кнопку, ждем Y-сек, считаем что комп включен
при отключении...
гасим подсветку LCD, ждем М-мин, нажимаем кнопку, ждем Y-сек, считаем что комп выключен, ждем N-сек и отключаем питание..

для данной прошивки.
X-10сек Y-50сек M-15мин N-30сек

Если состояние АСС изменилось до нажатия кнопки. то процесс включения/отключения будет отменен.
Если после, процесс будет доведен до конца.
т.е. если кратковременно включить АСС то будет включен преобразователь и через 30 сек выключен.

Исключительные ситуации в программе:
Если комп отключился сам (не по нажатию кнопки) - отключить питание преобразователя
Если после нажатия кнопки спустя 70сек. комп не выключился/включился - отключить питание преобразователя

Ну и по корпусу вопрос еще открыт :) пока думаю из чего бы его сделать лучше)

Не плохо получилось. Уже второй год вынашиваю проект - думаю к лету все же реализую. Можно в тему прикрепить рисунок печатки для удлинения шлейфа, наверняка у Вас остался, просто очень аккуратно выглядит...

вставлял себе в фамильку обычный Carav-TM7700. Он идет в комплекте с рамкой для подголовника, поэтому получилось очень просто, воообще безх клея, зажалось между этой облицовочной планкой и пластиком под ней. Просто немного обработал ножом отсек 2DIN.

Кстати отб отсеке у всех Mazda Familia/323/Protege 1998-2004 отсек не 2DIN ! он больше 190x116мм, видел у китайцев он называется толи Wide-2DIN толи SWIDE-2DIN.
