А вот такой LC фильтр можно ли использовать на входе БП M2-ITX?
http://www.chipdip.ru/product/bnx016-01.aspx
Точнее, хочу даже два таких поставить - один между "+" и "-" блока питания, другой между "-" и управляющим проводом усилителя.
Поправьте, плз, если думаю совсем не в ту сторону.

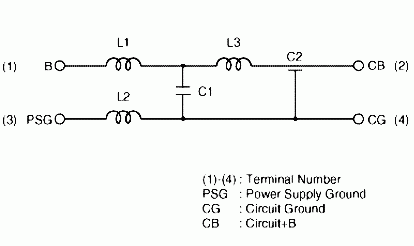

Судя по даташиту , то в фильтр имеет дросель по (+) и (-)
Вложение 12337
Значит, если подключать выводы (1) и (3) к "+" и "-" аккумулятора соответственно, а (2) и (4) к "+" и "-" блока питания, то будет все ок?
Или же этот фильтр - это не то, что нужно в CarPC?
Именно так и подключай.
По поводу того подойдет или нет не подскажу пока сам не протестирую
Ну, собсно, мне терять нечего, кроме блока питания....или MB, но все это восполнимо)))) как подключю, отпишусь
Потерять ты не чего не потеряешь.
Но вот эффективность такого фильтра под сомнением.
Только сейчас дошло посмотреть полосу среза , она оказалась 100кГц…1ГГц
В общем пустая затея, лучше купи кольцо МП-140 и сам намотай
где можно в интернет-магазинах заказать нормальный фильтр?
чтобы готовый получить, а не сидеть мотать и паять?
А стоит ли мне вообще заниматься изготовлением фильтра, если сейчас из посторонних звуков в динамиках (точнее, в твиттерах) присутствует только едва-едва различимое шипение? Или фильтр как раз и направлен на устранение таких шумов?
Нет помех на мониторе? Радио не глушится? GPS показывает все спутники?
1. Монитор абсолютно чистый, без помех.
2. GPS находит все спутники в момент запуска City Guide.
3. Радио (то, которое USB Car Radio) уже третью неделю не могу "победить" - не запускается. Поэтому про помехи ничего сказать не могу. Но когда стоял Aver, прием был с помехами.
Но если в таких схемах по уму фильтр надо ставить, даже если ничего не беспокоит, лучше я его поставлю.
