помогите, подключаю carduino, и похоже сгорает на нём контроллер (после подключения к машине, он больше не шьётся "stk500_getsynk not in sync"... лечится перепайкой контроллера)
подключаю я 2 провода от рулевых кнопок (не паял ещё то что есть на схеме)
обязательно ли паять то что есть на схеме?
резистор обязательно , а конденсатор не нужен
спасиб, уже всё впаял, работает, сам дурак.

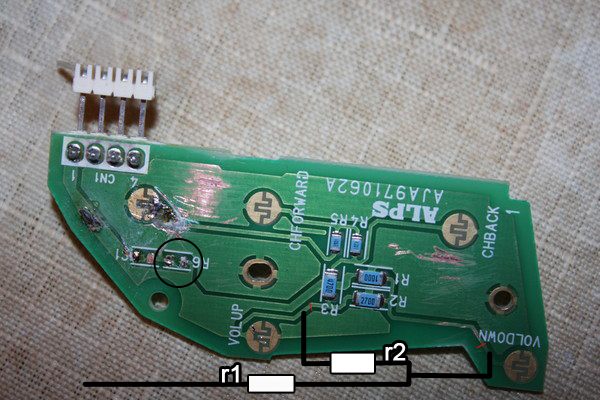

Ситуация такая. На руле 5ть кнопок, все на одной плате. Но мне нужно что бы 3и из них переключались между штатной ГУ и компом через реле, две всегда работали на штатной ГУ. Я решил перерезать дорожки по красным линиям и провести эти две кнопки отдельно до головы.
Вложение 10034
Плата не моя но у меня аналогичная только со светодиодами.
Непонятно что делать с резистором R6? поставить того же наминала или нет? Кондер тоже ставить в новую цепь?

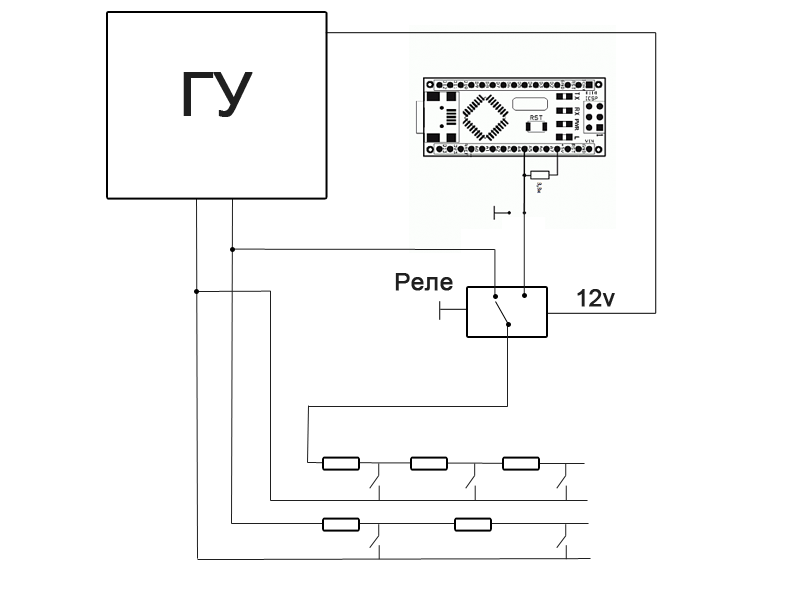

В итоге видится както так
Вложение 10035
Или землю тоже комутировать через реле?
Просьба не пинать. :) Я в этом не очень разбираюсь поэтому наверняка допустил кучу ошибок. Или может я вообще как дикарь со своими реле и есть другой нормальный способ.
Вызвони на ГУ землю и можешь ее соединить с GND Carduino, без всякой коммутации
Понял, в остальном соидет?
чтобы можно было рулить кнопками "сруля" как тебе угодно, необходимо "немного" изменить логику и механику их работы :)
идея такая - аналоговый вход дуины ВСЕГДА обрабатывает нажатия кнопок.
программа обрабатывает логику... когда куда "выпускать" команды "сруля".
когда сруль нужен компу, проблем нет, кидаем код в СОМ порт, дальше не наша забота.
когда сруль нужен штатному магнитофону... на соответствующий цыфровой выход дуины подается "нолик" по дефолту они все должны стоять в "еденичке" чтобы магнитофон их "не видел".
номиналы резисторов ВОЗМОЖНО придется подобрать, а возможно, будут точно такие, как в оригинале в руле.
Доброго времени суток. По сути: материнка с усилителем соединяется по волокну (SPDIF), ардуина программируется скетчем Hamster-а и работает с помощью, любезно предоставившим им-же (за что ему огромное спасибо), скриптом автохоткея, но... работает с виндосовским звуком, т.е. управляет Громкостью винды. Регулятор звук-а SPDIF не активен (не регулируется). Как можно, если можно, подружить кнопки на руле с выходом SPDIF ?... Это в ХР, попробовал установить "Семёрку" на другой винт (там можно использовать SPDIF по умолчанию) но и тут засада: двигается ползунок автохоткея (на рис.), а регулятор звука SPDIF остается на месте... вручную - регулируется... Как быть? Весь смысл был во внедрении в авто усилителя с цифровым выходом и... вуаля, терпимс маленькое фиаско...
На всякий случай выкладываю рабочий скрипт Hamster-а, я думаю, он будет не против... ;)
Это все W7 виновата :)
Ибо тама теперь у каждой проги свой уровень громкости.
Я в автохоткее использую функцию SoundSet. Ща не готов утверждать, но возможно в автохоткее есть и другие функции, особенно после выхода W7. В частности для SPDIF.
Попоробую поискать.
Нашел почти сразу :) Естессно на писикаре :)
http://www.pccar.ru/showpost.php?p=116811&postcount=76
Я думаю достаточно первого пункта.
Перевожу, если не понятно на англицком - в свойствах программы autohotkey.exe (правая кнопка мыши, свойства) закладка "Совместимость"
ставим чекбокс "Запустить эту программу в режиме совместимости" и выбираем Windows XP сервиспак3.
Да, если скрипт компилил в EXE то надо тоже самое сделать с ним :)
Ок! Спасибо, попробуем и со вторым, самому интересно :)Цитата:
