Сделал БП Лебедева и этот контролёр. Имею проблему похожую на проблему nrubanov. В машину пока не ставил, но при работе дома от аккумулятора сперва всё работает нормально минут 20. Затем начинается выключение компьтера (корректное) словно напряжение упало ниже 10,9В, но на самом деле 11,9В... И снова запуск-выключение... Прошивки ставил разные - проблема не ушла. Что это может быть? Как это лечить? Если это проблема описанная nrubanov, где впаивать конденсаторы и какого номинала?
Ваша проблема и проблема nrubanov совсем не в том что он описал, 78L05 тут ни причем.
Как вы пишите
где Вы меряете напряжение ? на клеммах АКБ ? если да то оно там не такое как на плате контролера, собственно где он его и меряет.Цитата:
Затем начинается выключение компьтера (корректное) словно напряжение упало ниже 10,9В, но на самом деле 11,9В...
Но если очень хочется :confused:, увеличить нижний порог можно прошивкой (пишите в личку) или подбором делителя на резисторах (за ним в этом случае верхняя поползет вниз) , сейчас там используется делитель на 4, увеличив сопротивление 1к до 1,1к вы тем самым поднимаете нижнюю (и опускаете верхнюю ) границу примерно на 0,8 вольт.
признаюсь Вам, имел отключение (корректное) при нажатии на педаль тормоза, с новым контролером (из поста 32 этой ветки),
но причину понял сразу - сигнал АСС я взял от магнитолы (питание антенны). перекинул на замок зажигания, ежу до сих пор, даже со всеми потребителями включенными одновременно - никаких проблем.
Для более глубокого понимания вот кусок из прошивки контролера.
Код://------------------------------------------------------------------------------
// Задержки в секундах
//------------------------------------------------------------------------------
#define Pause_PowerOnExt 50 // Включение усилителя через 50 сек
#define Pause_PowerOffExt 30 // Выключение усилителя через 30 сек
#define Pause_PowerOffALL 90 // Полное выключение питания при зависоне 90 сек
#define Pause_ACCWait 5 // Время на которое возможно пропадание ACC
//------------------------------------------------------------------------------
// Напряжения
//------------------------------------------------------------------------------
#define Power 5.0 // Напряжение питания контролера
#define ADC_bit 255.0 // Разрядность АЦП 8 бит (2**8)
#define R_up 3.0 // Верхний резистор делителя кОм
#define R_dw 1.0 // Нижний резистор делителя кОм
#define Derivide Power / (Power*R_dw / (R_up+R_dw)) // Делитель (4.0)
#define Max_power 14.9 // Максимальное рабочее напряжение
#define Min_power 10.9 // Минимальное рабочее напряжение
#define Max_ADC (int8) Max_power / (Power/ADC_bit*Derivide) // Максимальное значение АЦП
#define Min_ADC (int8) Min_power / (Power/ADC_bit*Derivide) // Миниимальное значение АЦП
Вопрос в тему.
Ваяю свой контроллер и возник вопрос по включению реле в цепь транзистора. Есть ли разница как включено реле?

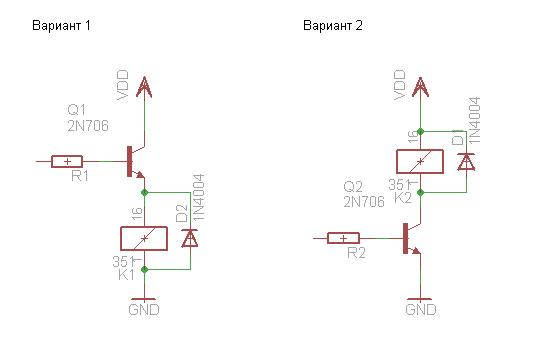

Вложение 8650
У меня включено по первому варианту и че-то релюха не отщелкивает, хотя высокий уровень с МК появляется.
PS: на номиналы не обращайте внимания - это я в орлике от фонаря выбирал, чтоб наскоряк нарисовать.
Мда... Человек совсем не знает теорию... В первой схеме минимальное напряжение на входе должно быть 0.7В (падение на открытом переходе транзистора) + падение напряжения на реле (зависит от реле) + какое-то падение на резисторе в цепи базы + еще чуть-чуть для уверенности что транзистор откроется.Цитата:
Сообщение от Poluprovodnik
Во второй то же самое почти МИНУС падение на обмотке реле.
Из чего следует, что во второй схеме напряжение открывания будет меньше. Отсюда и надо дальше плясать... Чему кста равен ВЫСОКИЙ уровень в Вашем случае?
Если я правильно понял, то надо делать по 2 варианту?Цитата:
Сообщение от s.m.
Схему рисовал в протеусе, там по 1 варианту работало, поэтому в теорию не вник :rolleyes:. Релюха обычная 12В 40А, что с сигналками идет. Высокий уровень на выходе МК равен 5В, далее через резистор на 100 Ом на базу транзистора.
Первая, это схема с общим коллектором - обладает высоким входным и низким выходным сопротивлениями. Коэффициент усиления по напряжению этой схемы всегда меньше 1. Данная схема используется для согласования каскадов, либо в случае использования источника входного сигнала с высоким входным сопротивлением. В качестве такого источника можно привести, например, пьезоэлектрический звукосниматель или конденсаторный микрофон.
Вторая, это схема с общим эмиттером - обладает высоким усилением по напряжению и току. К недостаткам данной схемы включения можно отнести невысокое входное сопротивление каскада. К преимуществам - высокий коэффициент усиления.
Работа схемы: при подаче на базу входного напряжения - входной ток протекает через переход "база-эмиттер" транзистора, что вызывает открывание транзистора и, в следствии этого, увеличение коллекторного тока. В цепи эмиттера транзистора протекает ток, равный сумме тока базы и тока коллектора. На резисторе в цепи коллектора, при прохождении через него тока, возникает некоторое напряжение, величиной значительно превышающей входное. Таким образом происходит усиление транзистора по напряжению. Так как ток и напряжение в цепи - величины взаимосвязанные, аналогично происходит и усиление входного тока.
Включать надо по второй, удачи.
Спасибо, я уже все переделал, теперь реле отщелкивает :) За теорию спасибо, уяснил. Еще раз убедился в том, что если в протеусе что-то работает, то не факт что заработает в железе. Век живи, век учись и дураком помрешь ;)
От чего может лететь PIC? Греется. :confused:Третий труп...
Виной был стабилизатор! :)
После установки компа в машину(БП СЛ + контроллер) периодически происходит корректное выключение винды(уход в спящий режим), при этом пик не реагирует на то, что пропали контрольные +12В и не выключает РЕЛЕ. Кто знает, что может быть? может дело в том, что надо сделать обвязку конденсаторами как положено 7805, которая по питанию пика?
и еще: включение проходит нормально. Доп. устройства через 35 сек. ровно включаются(5сек. + 30сек заявленные)
а вот обесточивание системы после пропададания АСС происходит не через 120сек, а через 40-45.
надо посмотреть что там на 78L05 творится на входе и выходе, заодно и на ноге пика.Цитата:
Сообщение от Nightmare
А как положено ?Цитата:
Сообщение от Nightmare
в даташите нашел только вот это
http://freedatasheets.com/blog/uploa...eet-730100.gif
на схеме кондеров больше в 2 раза. :)
прошивка откуда ?Цитата:
Сообщение от Nightmare
to xDriver: Прошивка с первого поста скачана. Вариант для инжекторных двигателей(задержка 5сек).
По схеме контроллера стоят еще электролиты, которые у меня на плате не стояли. Склоняюсь к тому, что надо отобрать у бати осциллограф и посмотреть что там на 7805 :) ибо после установки двух электролитов(только не 100мкФ, а 220мкф, меньше не было) глюк стал проявлятся очень редко.
Еще раз повторюсь ...
Вы писали
Такое возможно только при понижение/повышение напряжения АКБ или пропадании сигнала АСС, при чем тут бедная 7805 я не пойму :(Цитата:
Сообщение от Nightmare
если там и будут помехи (что маловероятно) или еще чего то там, они просто повесят ПИК наглухо, и должно все отрубиться сразу...
Я тоже думал, что у меня тупо отваливается контакт АСС, только ведь если комп выключается ДАЖЕ корректно, то после пропадания 12В пик должен вырубать РЕЛЕ, а этого не происходит при таком глюке. Помогает только отключение АСС(у меня отдельная кнопка) и после разряда конденсатора 4700мкф, снова включение. Тогда комп заводится снова и до следующего глюка.
Вот сегодня может получится посмотреть осциллографом всё. А еще купил дургой пик, чтобы перепрошить. А то у меня было одно включение с переполюсовкой, которео пик благополучно(а может поэтому такие глки) пережил.
Решение нашел быстро, как только взял в руки щуп осциллографа С1-83 :)
На выходах 5 и 12 В небольшая "гребенка"(пульсации) присутствовала, но менее 0.1В
а вот на 3.3В прямо пила!!!! что не есть гуд. ПОд подозрение ессно попал конденсатор 2200мкф на выходе. Выпаял, воткнул не впаивая новый И....результат тот же. Посмотрел выходы на других АТХ блоках, в том числе и мной собранном, только без контроллера - там всё в идеале.
Нашел другие конденсаторы и воткнул не впаивая. Результат: идеальные 3.3В без пульсаций, мало того и на 12и5В тоже незначительные пульсации пропали.
Ну, думаю, впаиваю и закрываю системник. Впаял, включаю и снова пульсации и гребешок на выходе 3.3В. ВОбщем после порчи 7 конденсаторов стало ясно, что они ТАКИЕ говеные, что когда подгибаешь им ноги, они перестают работать. Так и остался очередной впаян навесом, чтобы ноги не гнуть!
Зато на выходах всё идеально, и думаю, выключаться больше не будет :)
Здравствуйте собрал контроллер давно а вот моник пришол недавно и я стал все устанавливать в машину
но у меня появилась проблема при подачи АСС блок заводится но после двух секунд вырубается какбудто кнопку вкл нажали и не отпускают
че у меня не так (еще раз повторюсь собираб конструктор)
если в место проводов с контроллера подключить на мать кнопку то все работает нормально но комп корректно при пропадание АСС не отключается
Разработчикам контроллера огромный респект, т.к. подобный девайс то что было нужно! Собрал по описанию и прошивкам первого поста, работает, но есть вопросы к разработчикам прошивки:
1. Как уже писали, полное обесточивание проходит раньше 120с.,в моем случае через 37с.(пробовал прошивки на 5 и 10с.). Почему???
2. Возможно ли предусмотреть кратковременную задержку на отключение при пониженном напряжении (на время прокрутки стартера)?
3. Можно ли сделать задержку (в прошивке) на АСС в 7-10с., чтобы запитать монитор от контроллера (АСС пропадает при прокрутке стартера, поэтому моник включается дважды)?
4. Можно ли указать цифры в прошивке, которые отвечают за тайминги и вольтаж (невкл/откл), чтобы не просить в очередной раз делать новую прошивку?
1. Обесточивание происходит после снятия напряжения 5/12 вольт на входе контролера, тое сть после того как мамка даст БП команду снятия напряжений. 120 сек в данном случае максимальный период ожидания, после этого контролер,если мамка не дала команду, сам отрубит +12 в от АКБ .Цитата:
Сообщение от filk24
2 . это реализовано http://www.compcar.ru/forum/showpost...5&postcount=32
там немного изменена схема и переписана прошивка с Бейсика на С.
3. не совсем понял вопрос, конкретизируйте .
4. Можно, но прошивка и компилятор есть в свободном (ну почти) доступе, так что каждый может "раскроить" под себя.
Ой чешутся уже у меня руки доделать "Конструкцию выходного дня - 2" :D
Спасибо за разъяснения.
Но этот контроллер я уже собрал (благодаря подробным описаниям), работает стабильно, в нем нет ничего лишнего и он в принципе отвечает моим запросам. Т.ч. изготавливать новый нет смысла (тем более, что с электроникой я не совсем на ТЫ, а в прошивках - темный лес).
xDriver поэтому к Вам большая просьба - в прошивке с задержкой на 10с. понизить напряжение отключения до 10В., время включения доп. устроиств через 20с., время отключения компа после пропадания АСС - через 5 мин.(если возможно, в личку или почту filk24@ya.ru). Спасибо.
Про нижний предел 10 вольт я понял, про время включения доп. устройств 20с тоже, про время отключения компа после пропадания АСС - через 5 мин. тоже понял.Цитата:
Сообщение от filk24
что есть "в прошивке с задержкой на 10с" ?
после осознания выложу или намылю, объясните пожалуйста.
Прошивка с задержкой 10 сек ( Для двигателей с карбюратором ).Цитата:
Сообщение от xDriver
Ok.
Вечером (из дома) положу либо сюда, либо на мыло.
данНые прошивки:
Задержка до нажатия PS_ON после появления/пропадания АСС (мл.секунды) - 10000
Время включения доп устройств (мл.секунды) - 20000
Время перед полным выключением после нажатия PS_ON "зависон" (секунды) - 300
Минимальное напряжение АКБ (вольты) - 10
Максимальное напряжение АКБ (вольты) - 14.8
xDriver спасибо огромное!
А что касательно контроллера выходного дня 2?? что-то нигде не могу найти инфы про него?
Были только задатки :(
Сейчас активно, по мере возможностей, готовлю схему чтобы представить в свет на обсуждение :)
Точно, пока не поставил на них конденсаторы (вход - электролит 1мкф, выход - керамика 0.1 мкф), при включении фар комп перегружался.Цитата:
Сообщение от nrubanov
Заметил у себя косяк (может и не связан с контроллером) прошу разяснить.
Когда выключаю комп с ключа то при включение сбрасываются часы в состаяние когбудто система только установленна естественно и некоторые програмки загоняют (даже установил програмку чтоб часы по GPS синхронезировались) думал что батарейка на мамке гонит, но потом заметил что когда сначало выключаеш комп програмно а потом вытаскиваеш ключ то часы работают как надо
В чем может быть проблемма:eek:
P.S. когда собирал контроллер не смог найти сопротивления 1к поставил 1,1 все кроме дилителя который отвечает за верхнее и нижнее напряжение при отключение (одно потом всетаки нашол в старом блоке питания) повторюсь что я в электронике туб дубом просто поять умею
Блок питания у тебя на чем собран ? Какое железо ?
У меня такая фигня проявлялась на переделанном ATX блоке на TL 494 + какая то мамка miniATX ( Взрослая ) c амд .
Intel D945GCLF2D,Блок питания «Сергея Лебедева»
Проверь тестером напряжения на выходе по линиям 3.3 , 5 и 12
и тестером проверял и в эвересте показывает все в норме
Какие напряжения по линиям ?
3,34 5,0 12,4
попробуй поднять до 5.2 вольта
Использую БП Лебедева (самодельный) там если поднимаеш 5в то и 12в ползет в верх, боюсь по 12в слишком много вылезет до скольки можно поднимать 12 чтоб ниче не спалить?
И еще Когда выключаеш зажигание контроллер нажимает кнопку вкл/выкл, я поставил в настройках чтоб при нажатие этой кнопки комп засыпал но этого не происходит он выключается как раньше (со скидованием часов) В чем проблемма????????
P.S. 5в еще не поднимал
Вопрос по прошивке
Можно ли сделать такую прошивку как для инжекторных только чтоб прои подение напряжения ниже критического контроллер не сразу выключал комп а подождал секунд 5-10 и если напряжение не войдет в норму то тогда отключал.
А то у меня вроде работает все нормально но при поднятие/опускание стеклоподъемников комп перегружается (я думаю это из за того что напряжение на какуюто долю секунды падает ниже предела отключения, осцилогрофом не проверял пользоватся не умею да и нет его у меня, а цешка моментально не показывает по ней напряжение падает приблезительно на 0,5в но остается в норме) с остальными потребителями все нормально даже если все включеш (фары, прикуриватель, обогрев) просто изначально стеклоподъемников небыло их устанавливали на станции давно и откуда они их запитали я незнаю
Там есть задержка в 5 сек после пропадания АСС или падения напряжения, если после 5 сек что то не в норме, идет сигнал отключения.
Да не вопрос, сделаю, схема какая из шапки или из поста 32 ?
Какая задержка нужна ?
Схема из шапки, задержка нужна 5-7 секунд на выключение при подение напряжения ниже нижнего предела (для инжекторных двигателей)
Блин в четверг выгоняют из теплого бокса в холодный гараж хотелось бы по быстрей прошивку а то на улице -28 в теплом боксе +14 в холодном гараже -13 на морозе провода дубеит боюсь поломать, комп уже неделю дома както уже непривычно без него
