Работает. Много раз проверяли ;)
Вид для печати
Работает. Много раз проверяли ;)
Я по этой схеме разные Arduino прошиваюЦитата:
Сообщение от mebitek
Может ты не правильно задаешь параметры avrdude ?
Обьясните пожалуйста всё по порядку, что куда вставить, и какие действия делать по шагово!!!! У меня есть фредуина , с вынимающимся чипом, я хочу вставить в нее пустой чип , купленый в магазе и залить в нее бутлодер, чтоб потом можно было ардуиновские скетчи заливать! Как это сделать? Чип у меня к стати не
Атмега 168PA-PU , а Атмега168-20PU, может из-за этого не шьется?
Рядом тема лежит с программатором из Carduino
А Атмега 168PA-PU от Атмега168-20PU,будет отличатся в работе и вообще будет-ли работать? Я вроде как понял Атмега168-20PU, работает от 20Мг ? Просто когда их покупал у вас в митино (в питере чет вабще не нашёл) были только эти, вот и взял их.
Будет работать без каких либо отличий
Спасибо, но чёто пока никак....................
Мне нужно чтоб новй чип, купленый в магазине я мог вставить например в Фредуину и заливать в него скетчи!
В общем делаю всё вот так:
В Фредуину вставляю пустой чип, купленый в митино (Atmega168PA-PU) и делаю проводки как сказано!
http://s017.radikal.ru/i416/1112/e4/60adc76c10e5.jpg
Джампер не вынимаю, хотя что с ним, что без него, результат одинаковый.
Далее в командной строке проделываю вот это:
http://s011.radikal.ru/i316/1112/a4/6a93f7a6ed94.bmp
Вроде всё в норме, но скеч потом всё равно не заливается!
Кстати команда работает только если прописан ключ -B 4800, если савсем без него то выдаёт ошибку!
Я наверно что-то не так делаю или понимаю)))))
А какая должна бать скорость порта в настройках компьютера?
Нужно еще и Fuse прописать -U hfuse:w:0xdd:m -U lfuse:w:0xff:m -U efuse:w:0x00:m
Эдуард, огромное спасибо!!!!!!!!!!!!!!! Всё заработало!!!!
Вот так написал, до -U flash:w:ATmegaBOOT_168_diecimila.hex
http://s52.radikal.ru/i138/1112/86/e907e4628913.jpg
Вабще огромноеееее спасибо!!!!!!!!!!!!!!!!!
Эдуард, я думаю ты не будешь против, если я выложу твою же прогу, только с батником внутри? Папку Programmer в корень и два раза клацнуть по файлу avr.bat
Делал всё в виртуальной машине, в XP, а вот в самом линухе он чёт ругается на фаил avrdude.conf. Я пробовал твой подставлять, всё равно ошибку выдаёт.
Ещё раз спасибо тебе!!!! Я три недели не спал из-за этого...))))
А если брать Atmega328, то нужно другие фузы прошивать?
И скажите пожалуйста, что они делают и за что отвечают?
-U hfuse:w:0xda:m -U lfuse:w:0xff:m -U efuse:w:0x05:m
Огромное спасибо!!!! Надо попробовать.....
А можно как-то залить скетч, в Атмегу которая в макетку воткнута?

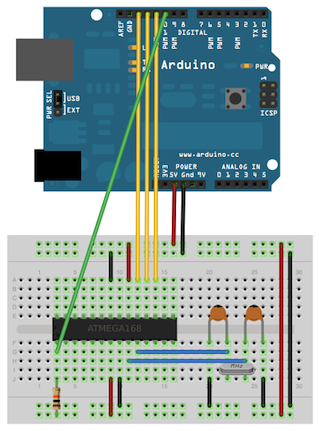

Вот так
Вложение 13818
Для заливки скетча в МК, нашёл кабель от сотика на pl2303, подключил к RX, TX, ресет делаю белым проводочком)))))) всё робит)))
http://s018.radikal.ru/i526/1202/6a/8c6067b64aa4.jpg
http://i068.radikal.ru/1202/1e/78c7c3d8924a.jpg
Вот, напакал из сгоревшей кардуины прошивалку бутлодера и заливалку скетча в МК.
Распаял разъём Х3 и подпаял проводки к RX, TX.
http://s57.radikal.ru/i156/1202/e4/ada4ef3203c2.jpg
http://s58.radikal.ru/i161/1202/b8/afc1e5e8b214.jpg
http://s59.radikal.ru/i163/1202/4c/ff9cabbc5aec.jpg
Может кому пригодится, если тоже есть погоревшие дуины))))))
