Программатор из Arduino

[Chip]

Bit-Bang программатор

"Сердцем" Bit-Bang программатора является микросхема FD232RL (та самая, которая связывает через USB, Arduino с компьютером). Микроконтроллер ATmega никакого участия в процессе программирования не принимает, на его место мы ставим чистый и не прошитый котроллер, который будем пробовать запрограммировать .

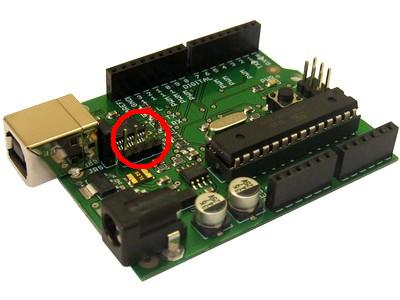

Для данного программатора подойдут только USB версии Arduino, на которых разведен разъем X3. Разьем выделил красным цветом на фотографии.

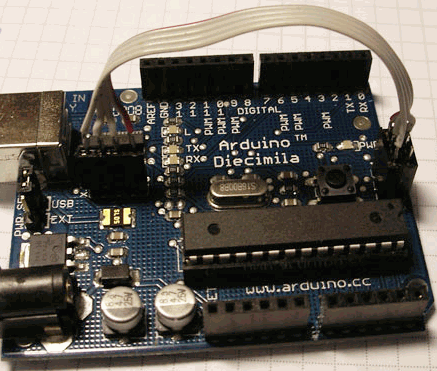

Сборка программатора Arduino Bit-Bang:

Для сборки Вам потребуются разъемы 1x4, 2x6 и несколько проводов. Можно использовать, например пару Audio-кабелей от CD-ROM – у них удобные разборные разъемы, и в таком случае можно обойтись даже без паяльника.

Схема соединений следующая:







Работа с программатором Arduino Bit-Bang
В состав пакета WinAVR входит мощная утилита AVRDUDE. Она позволяет
загружать программы и данные в память микроконтроллера, а также
считывать их оттуда. AVRDUDE использует SPI-интерфейс. Существуют
версии для Windows и Linux.
Скачайте архив с с программой avrdude. Распакуйте архив в какую-нибудь папку.

Подсоедините программатор к USB порту.

В режиме командной строки перейдите в папку с avrdude. Теперь можно запускать avrdude с соответствующими ключами:



Разберем ключи:

-q - уменьшает объем выводимой на экран отладочной информации

-C avrdude.conf - указывает расположение .conf файла (в нашем случае он в той же папке)

-p m168 - выбор типа микроконтроллера ATmega168

-c diecimila - выбор программатора (он описан под таким именем в .conf файле)

-P ft0 - выбор порта. Выбрано первое устройство с чипом FTDI

-e - Команда на предварительную очистку памяти программ

-U flash:w:ATmegaBOOT_168_diecimila.hex - указывает на .hex файл с прошивкой

[il74]

Вот решил здесь написать. У меня почему то не получается программатор данным способом (не знаю почем?), пробовал прошить ATmega8, использовал другой метод (прошивка в программе Arduino IDE 0017)с ним bootloader шьется на ура (не забывать про настройки в программе Arduino IDE 0017), но потом все, дальше стандартные прошивки заливаются (arduino) а вот прошивки для WinAVR и AVRStudio - нет, хотя там используется тот же язык, но все время натыкаюсь на ошибки и никак не могу их преодолеть (пытаюсь залить прошивку вот отсюда) Подскажите без программатора уже не залить? не может ли влиять разница в кварцевых резонатарах по схеме 14, 7456МГц, а в ардуино -16 МГц или же просто надо где то подправить какой-то код?

[Chip]

А ты возьми HEX фаил созданый в AVRStudio и им прошей при помощи программы AVRDUDE она идет в комплекте с Arduino IDE 0017

[il74]

А ты возьми HEX фаил созданый в AVRStudio и им прошей при помощи программы AVRDUDE она идет в комплекте с Arduino IDE 0017

В том то и дело что пробовал я данным способом, и даже брал AVRDUDE ССG с виндой который дружит, но после заливки HEX файла все ATmega8 в ауте, то есть уже Fuse блоки не читаются из чего я делаю выводы. что она глюкнула, но после повторной заливки бутлоадера она опять все воспринимает. наверное руки неотдуда растут

[Chip]

Ну так если после второй заливки все работает, зачем себе голову забивать

[il74]

Ну так если после второй заливки все работает, зачем себе голову забивать

Извини Chip, может я не правильно изъяснился, никак правильно не заливаются вышеуказанные прошивки , остался только через программатор или LPT порт, а те прошивки (*.pde), что чисто для Arduino идут на ура

[Chip]

У меня все заливается по вышеуказаной методике.
Я про pde yничего не писал , hex имею ввиду.

[il74]

У меня все заливается по вышеуказаной методике.
Я про pde yничего не писал , hex имею ввиду.

я и говорю что после заливки HEX файлов ( например вот отсюда http://www.softservice.com.pl/corolla/avc/simpleaux.php), то все ATmega8 в ауте, и уже ничего не воспринимает ( не читается не заливается), только если с нуля все затереть и залить Bootloader то работает как ARDUINO, но как мне надо не работает, я все таки думаю что виной кварц (по схеме 14, 756 Мгц, а в ArDUINO - 16 МГц) буду собирать программатор на LPT +4 резистора на 150 ОМ

[s705]

я и говорю что после заливки HEX файлов ( например вот отсюда http://www.softservice.com.pl/corolla/avc/simpleaux.php), то все ATmega8 в ауте, и уже ничего не воспринимает ( не читается не заливается), только если с нуля все затереть и залить Bootloader то работает как ARDUINO, но как мне надо не работает, я все таки думаю что виной кварц (по схеме 14, 756 Мгц, а в ArDUINO - 16 МГц) буду собирать программатор на LPT +4 резистора на 150 ОМ

Да не запускается из за кварца, но 5 проводков тебе тоже не помогут. Дело в том что в прошивке у тебя указано 14, 756 и ее надо править на 16000.

[il74]

Да не запускается из за кварца, но 5 проводков тебе тоже не помогут. Дело в том что в прошивке у тебя указано 14, 756 и ее надо править на 16000.

Все не так, я собрал на макетке схему вот отсюда http://www.softservice.com.pl/corolla/avc/simpleaux.php, и мне нужно прошить Atmegу, а программатора нет, поэтому решил попробовать прошить ее на Ардуино, используюя ее в качетчве ардуино, но получается программировать только для самого Carduino.
