Народ разъясните пожалуйста схему remoute я что-то не пойму её, на одной схеме с резистором нарисовано, а на другой с резистором и диодом. На схеме в миниатюре используется резистор на 18 кОм а нужен ли он если релюшка будет такая http://www.chip-dip.ru/product0/18062.aspx?
То что в рамке нарисовано - это кусок схемы самого БП
http://www.compcar.ru/forum/attachme...1&d=1251170178
Спрашивал я здесь уже как-то по поводу задержки на включения и изменить его больше 10 сек нельзя. Может быть есть способ увеличить больше чем на 10 сек? Если я правильно понял если на провод ACC подаётся 12в то БП включается, а можно ли сделать задержку в виде реле на этот самый провод acc? если да то как?
Помогите разобраться. Купил данный блок:
- не дает на выходе напряжение при подаче "+" на J3. (перемычка com > ps on стоит), напряжение появляется только со всеми вставленными джамперами
- при 12.4В на входе, 11.6В на выходе, соответственно не хватает для работы HDD? Так должно быть?
Спасибо.
Что за перемычка com > ps
Чем напряжение измеряешь?

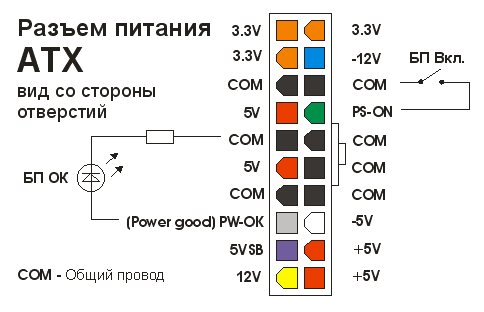

Перемычка отсюда http://www.compcar.ru/forum/attachme...8&d=1241348617
Меряю цифровым тестером, и реально HDD не пишет при заглушенном моторе. Используется без компьютера, с видеорегистратором без обратной связи.
С перемычкой com > ps я не понял, если комп в машине то зачем перемычка?
Судя по симптомам ты подключил БП к аккумулятору тонкими проводами и на них идет просадка напряжения со срабатыванием защиты.
Нет, в машине нет компьютера.
Установлен видеорегистратор тупо требующий питания строго +12 Вольт, потребляет 1.7Ампера. Провода сечением 2х1,5мм2 длиной меньше метра.
Защита не срабатывает.
Заведенный мотор - на АКБ 14.0 Вольт на выходе БП 12.0 Вольт,
глушу мотор - на АКБ 12.4 Вольт на выходе БП 11.6 Вольт.
Если получится , то проверю
Расскажите, чем полезен выход на усилитель? Почему просто 12в с блока на усилок не кинуть? Чтобы с транзисторами-реле не мудрить?
