Вооот это уже понятно.
Вид для печати
Вооот это уже понятно.
судя по твоей фото, половина контроллера у тебя разведена прямо на плате...Цитата:
Сообщение от Nikitos_111
т.е. дорожки с панельки уходят на 4 резистора [100] это 10 ом, соотв. снимай их, аккуратно, и вместо них паяй реле. только в сторону платы навигации поставь резисторы 10ом, купи обычные, цылиндрические.
Понятно, вот только проблемка в том что схемка (картинка выше) находится в мониторе, а он толщиной 15 мм, и запихать туда реле вообще не возможо! Я планирую вывести из моника гибкий шлейф на 8 pin. и попробовать впихать конектор в корпус нави, хотя скорей всего он только снаружи поместится!!!
ТАк вот, не будет ли сбоев и помех, если удленить проводки тача???
сбои могуть быть только в калибровке, у твоего девайса есть внутренняя калибровка вроде... хотя точно уже не помню
а нельзя осуществить переключение без реле???

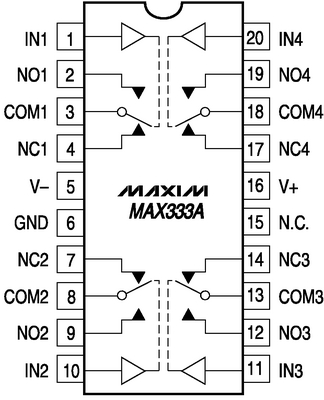

Можно попробовать на аналоговых ключах сделать
Вложение 5252
Вложение 5266
сегодня решил кое что подготовить для тача!!!
вытащил тачь из разъема и вывел шлейф 4 проводка от тача, ч проводка от navi. включил монитор, тач не работает. думаю, ну отлично!!! ан нет, он пик, и сдвигает карту японии, я переключаюсь на комп, он пик и начал каналы искать, т.е срабатывает время от времени!!!! С релюшками еще не пробовал. Как вы думаете этого не будет когда схемку всю соберу на реле???
Параллелить нельзя
Что значит паралелить в данном случае????
Я на фото релюшек не увидел и решил что ты параллельно подключился.
Если ты будешь вход контроллера открытым делжать только в режиме нави, то думаю что ничего страшного не произойдет. Ну подвигается карта Японии немного .
нет, я пока просто разорва цепь тача с нави.... вывел наружу 4 проводка ниви и 4 проводка тача, а теперь к этим 8 проводкам подключу схемку на релюшках. когда релюшки замкнут будет восстановлина разорваная мною цепь, а когда будут разомкнуты, то контроллер ЮСБ будет соеденен с тачем, а 4 проводка нави будут своюодны! Вот так я все понял. Жду контроллер ЮСБ!!! Скорей бы уже!
Вложение 5267
Получил я свой контроллер из москвы!!! Но только вот не выслали они мне обещанный шнурок USB. И вот теперь я не знаю распиновки этой схемки! Обращаюсь к вам знатоки!
Сейчас узнал у Андрея , он сказал что в этой партии контроллеров небыло шнурков в комплекте. У меня есть такие кабели есть кому передать в Москве?
Пока я ждал от вас ответа, руки то чешутся, нашел в нете вот такую распиновку тач контролера!
Вложение 5268
Вложение 5269
Вложение 5270
Вложение 5271
Вот и сам ответил на свои вопросы!!!! (Интернет силищееееееее!!!)
И только один вопрос оплетку куда паять????
Мой
Вложение 5273
С сайта
Вложение 5274
Вот толлько купленный мной контроллер немного отличается расположением элементов!!!!
Вложение 5275
Нашел распиновку вот такую, это вроде точно для моей контрольки!!! Так мне поять оплетку к 5 ноге??????
Если смотреть с обратной стороны , то два контакта разьема соеденены между собой это минус, между этими двумя контактами будет плюс, остальные 2 котакта это сама шина data+ data-
УРА... Сегодня подключил контролеер, который заказывал на кармонитор!!! Все работает!!! Теперь думаю как сделать так что бы монитор заезжал и выезжал раньше и куда запихать конектор. Фото выложу как сделаю .... Спасибо Chip!!!
