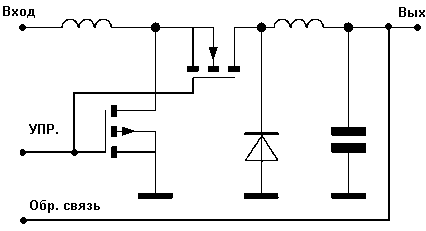

Вот набросал как должен выглядеть ключевой какад преобразователя, работающего как на повышение так и на понижение.
Возможно я и ошибаюсь, может быть нужно управлять транзисторами раздельно? Но это просто идея без расчетов.
У кого какие соображения будут?
http://compcar.ru/forum/attachment.p...1&d=1203930005
помоему, эта идия в "корне" неправильная, конечно надо управлять транзисторами раздельно и диод тоже надо переключать
С управлением понятно , что сквозняки будут, а с теорией вроде все верно. Посмотри на принцип работы на рисунке и скажи где не правильно. И для чего диод коммутировать?
http://compcar.ru/forum/attachment.p...1&d=1203978707
Потому что пыхнет все :) Идея то впринципе забавная но рабать не будет :) - рассмотрите пограничные условия минимальный и максимальный К заполнения. Нпраяжение входное больше выходного и меньше выходного.
Может ты подскажешь какой нибудь вариант?Цитата:
Сообщение от MibMib
Может пора рассмотреть и другие микросхемы MOTOROLA
MC33163 MOTOROLA Мощный импульсный стабилизатор
MC34163 MOTOROLA Мощный импульсный стабилизатор
MC33166 MOTOROLA Схема управления DC-DC-преобразователем
MC33167 MOTOROLA Схема управления DC-DC-преобразователем
MC34166 MOTOROLA Схема управления DC-DC-преобразователем
MC34167 MOTOROLA Схема управления DC-DC-преобразователем
MC33163
Хорошая замена МС34063.
http://compcar.ru/forum/attachment.p...1&d=1204020339
ИМХО Для нормального , либо ltc либо max какой-нить поискать - помню что вроде у них что-то такое было . Либо собрать самому на любом доступном шиме и сделать схему типа ltc, единственное логикой обвешиваться придется. Проще имхо к трансформатру синхронник приделать чем с этим возиться , уж если нет в глубинке ltc, то нормального дросселя там тоже скорее всего нет, сделать из доступных материалов - можно но опять будет куча вопросов рассчетов и споров , а без него - смысла схемы тоже нет :) я пока вижду три варианта: заказть ltc, сварганить свое подобие ltc , привинтить синхронник к трансформаторному БП. Единственное , что если в трансформаторном БП дроссель не особо критичен ( ибо там помимо всего прочего есть индуктивность рассеяния тр-ра) , то в бак бустах дроссель не простой - он не должен насыщаться ни при каких обсстоятельствах, либо допустимо насыщение в пограничных режимах.
у MAXа ничего ненашел-может плохо искал, заказать LTC вроде непроблемма но цена в 255руб, прикручивать синхронник к пуш-пулу при выходном 12в помоему уже неимеет смысла толку от него будет мало а габариты увеличатся а хочется получить компактное устройство, мож и правда что нибудь на ПИКе замутить, а дроссель если сделать на N26 или на чем нибудь подобном то мне кажется его трудно будет загнать в насыщение
н26 влетает в насыщение мама не горюй - еси ток размеры соответствующие возьмете :) раза в 5 больше чем в комповых бп - но тогда будут большие потери на перемагничивание :)
