У меня вопрос такой есть матрица с тачскрином SHARP LQ6BW506
Есть распиновка она ниже
Видно сразу что можно подключить и RGB и AV
Точно не пойму как RGB с RGB на выходе из видео карты Синхро то нужна?
И вот что интересно можно ли задействовать штатный ТАЧ или надо устанавливать новый поверх этого?
Здравствуйте, уважаемые Знатоки компьютеров и автомобилей.
Прошу помощи в указании направления дальнейших телодвижений.
Суть проблемы:

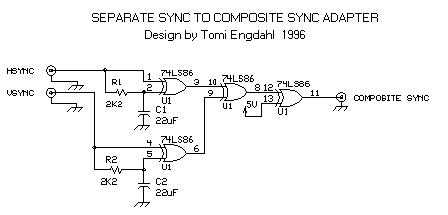

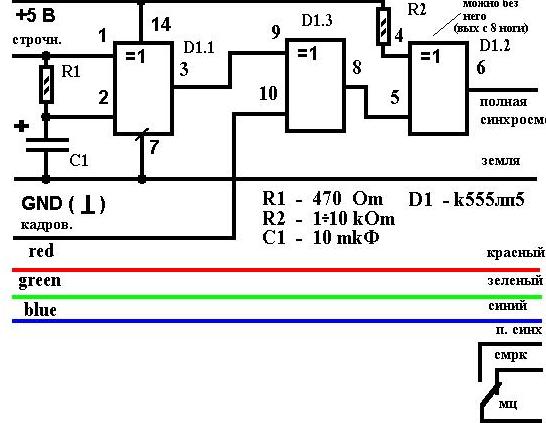

Попробовал впервые подключить к штатному дисплею Опель Сигнум (он же Вектра С) carPC. Штатный дисплей имеет разрешение 400х234 и видеовход RGBCsync. Компьютер собран на основе материнки Asus P8H67-I DELUXE и процессора Intel Core i3−2120Т со встроенным видеоядром Intel HD Graphics 2000. Подключение выполнялось через VGA выход с использованием синхросепараторов, изготовленных по схемам (фото 1 и 2).
Вложение 14826 Вложение 14827
При включении компьютера с синхронизацией по схеме синхросепаратора1 наблюдалась следующая картина:

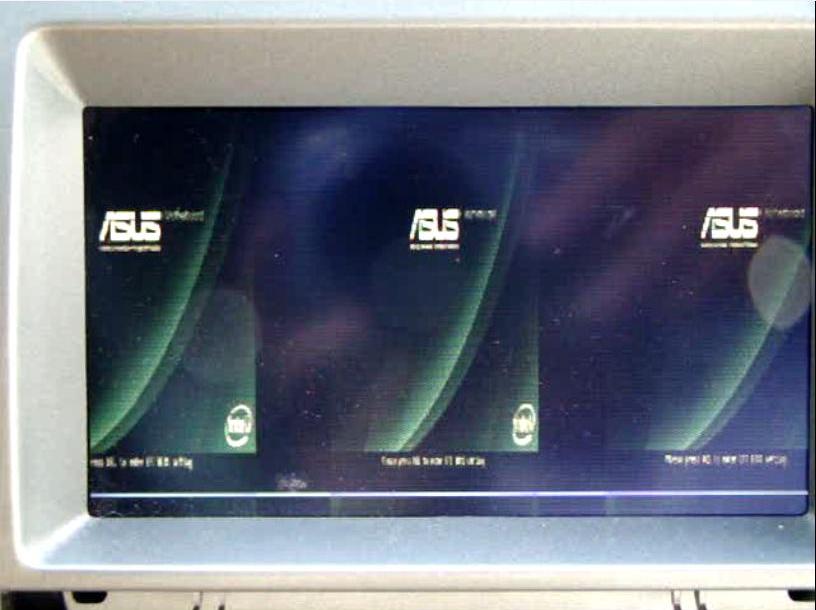

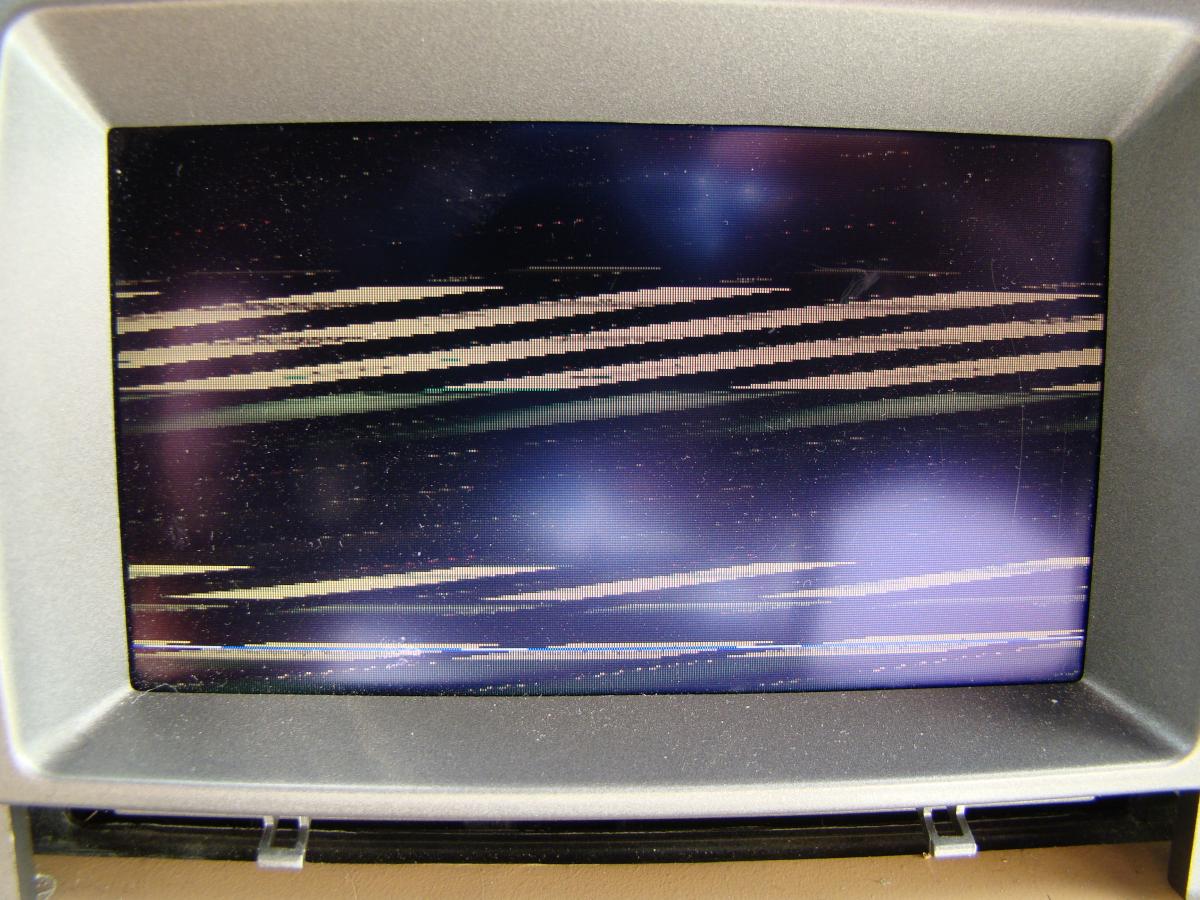

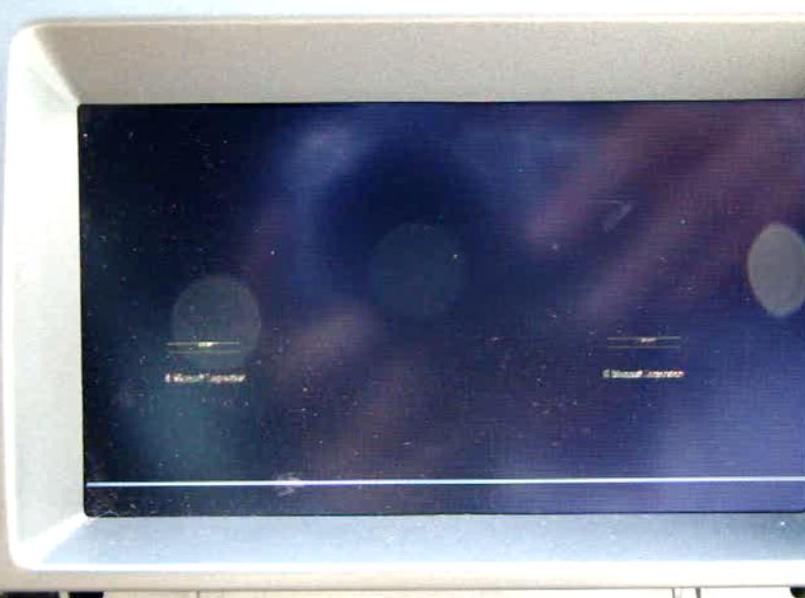

В процессе загрузки (фото 3 и 4)
Вложение 14828Вложение 14829

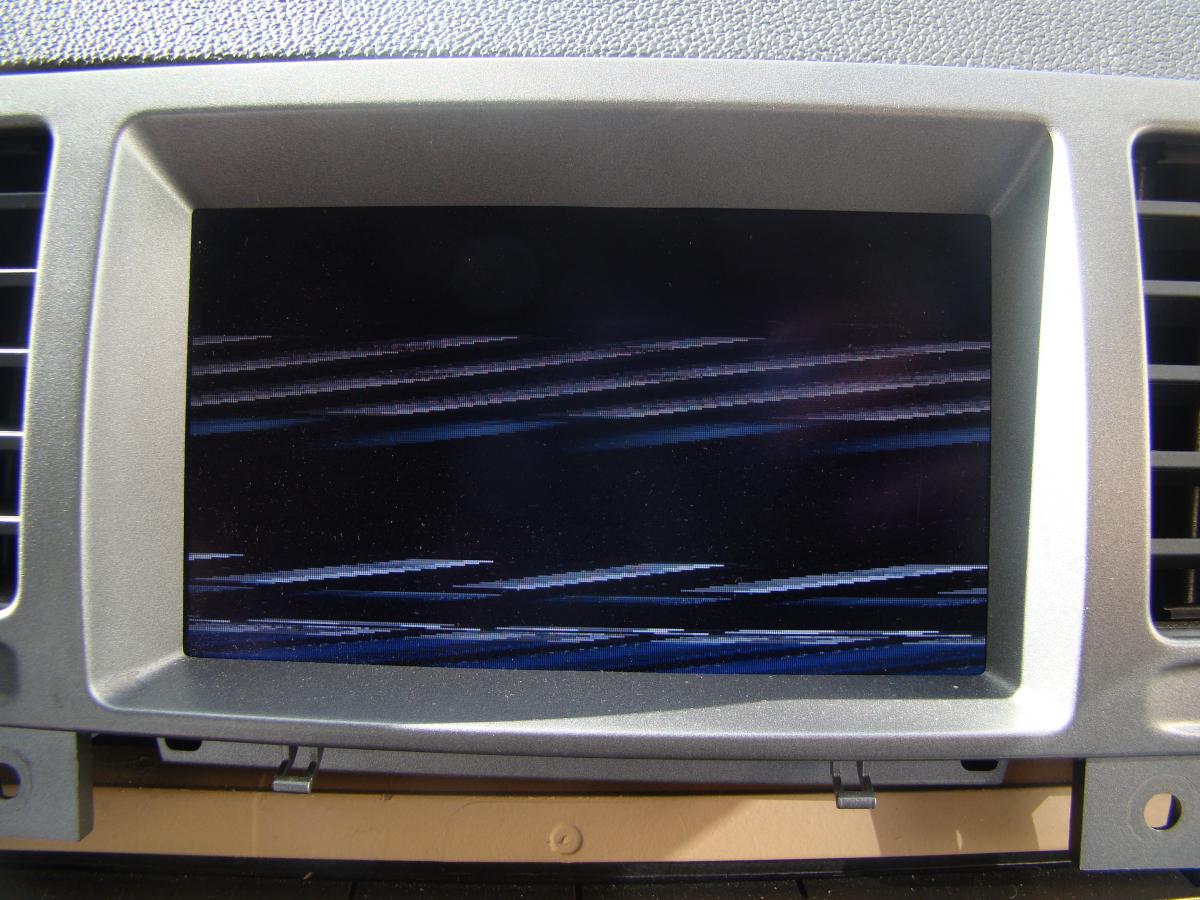

И далее, когда компьютер загрузился, видим одну и ту же картинку (фото 5)
Вложение 14830
Аналогично со вторым синхросепаратором (фото 6).
Вложение 14831
Видео этого безобразия по ссылкеhttp://www.youtube.com/watch?v=2f7ZA...ature=youtu.be
До подключения к штатному монитору автомобиля компьютер был подключен к домашнему монитору с разрешением 1360х768.
И так. Риторический вопрос - что делать?
Нужно устанавливать программу PowerStrip или другую, есть еще несколько похожих программ. И в программе настраивать синхросмесь под стандарт NTSC
Добрый вечер, уважаемый Chip.
Программу PowerStrip 3.90 версия 5.1установил ранее. Разрешение уменьшу до минимального перед следующем подключением carPC к монитору. Но как произвести настройки, если на штатном мониторе толком ничего не разобрать? То есть подключить дополнительный монитор?
Здравствуйте, уважаемые Chip и St@rz.
Сегодня состоялась ”вторая часть марлезонского балета”, то бишь “танцы с бубнами”. Перед подключение carPC к штатному дисплею последовал Вашим рекомендациям, а так же установил пользовательское разрешение 800х480 из сообщения Sok-San темы “ Lilliput 7" 669GL-70NP/C/T, интеловская HD графика и 800х480 ” http://www.compcar.ru/forum/showthread.php?t=8123
Единственно, что не удалось, это активировать окно ”дополнительные параметры” профиля дисплея в PowerStrip 3.9. По-видимому, данная программа не поддерживает адаптер intel(R) HD Graphics Family. И вот, оставшись без артиллерии главного калибра PowerStrip, в международный день “Без автомобиля” вместе с сыном смело пошли в бой на штурм штатного монитора. А вдруг прокатит. Кстати сегодня в Минске всех автомобилистов катают в общественном транспорте бесплатно, то есть “на халяву”. У нас “халява” не прокатила.

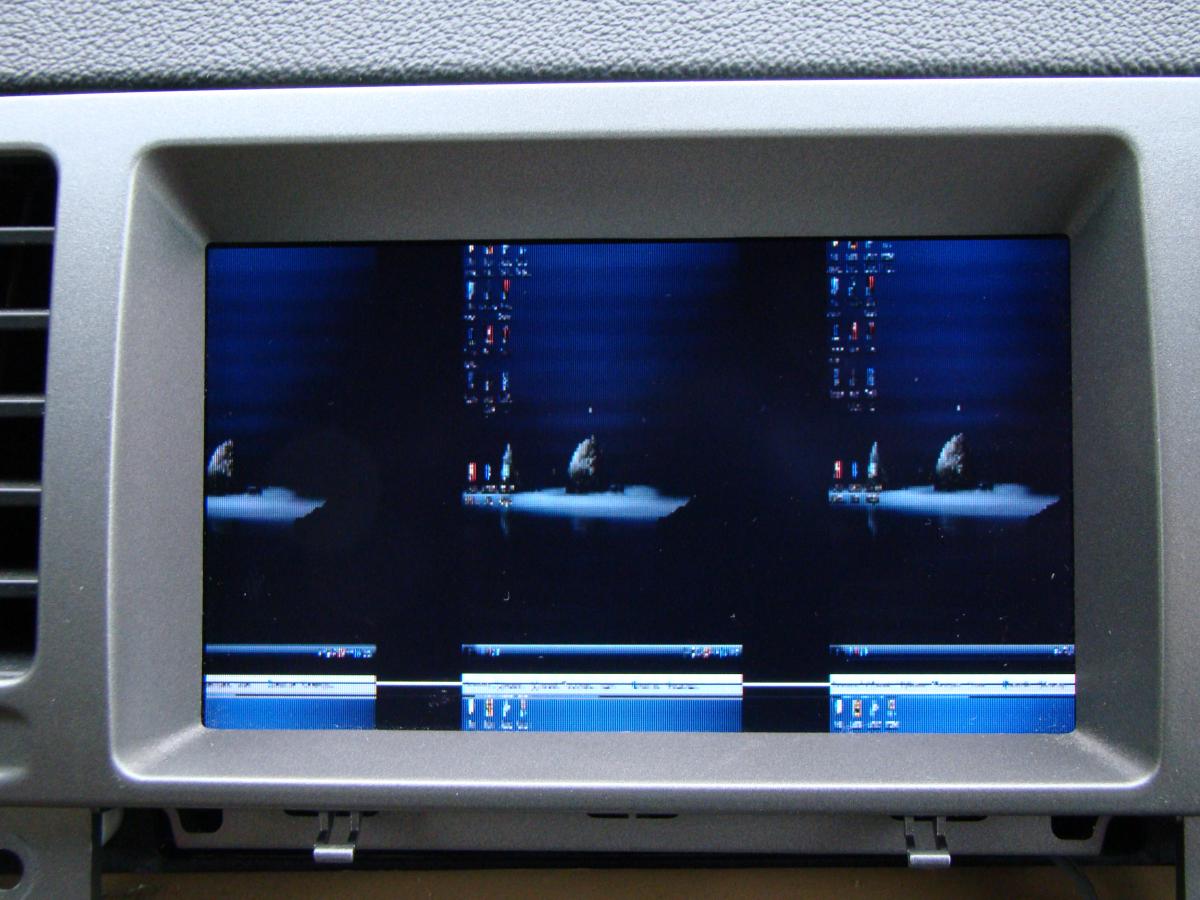

При подаче видеосигнала на мониторе наблюдались все те же я.ца, которые описаны в сообщении #472 данной темы за одним исключением: при установке при помощи ноутбука значения разрешения 1280х768 и выше на экране появлялась картинка
Вложение 14845
При желании можно посмотреть видеоролики по следующим ссылкам:
http://www.youtube.com/watch?v=DiVNN...ature=youtu.be
http://www.youtube.com/watch?v=sTQOJ...ature=youtu.be
Параллельно с попыткой вывода нормального изображения стояла еще одна задача. Дело в том, что ранее в корпус штатного дисплея + блока управления климатом и еще не знаю чем была имплантирована замечательная плата, которая без напильника и паяльника позволила поиметь дополнительные входы сигналов RGBCsync + 3 композитных + S-Video + приоритетный над всеми остальными, в том числе и штатным, композитный вход камеры заднего вида. Кроме этого, плата, представляющая собой транскодер и коммутатор одновременно, в ручном и автоматическом режимах позволяет выполнять переключение систем цветообразования видеосигнала NTSC и PAL, а так же кучу других “прибамбасов”- зеркалирование по вертикали и горизонтали, масштабирование, выбор соотношения сторон экрана, автоматическое включение и выключение с задержкой carPC при включении головного устройства, управление всем этим при помощи одной сенсорной кнопки и т.д. И вот, при переключении того “горе изображения” из PAL в NTSC и обратно наблюдались следующие картинки:
Вложение 14846Вложение 14847
Правда, так и не разобрался, где PAL, а где NTSC. По видеовходам CVBS и S-Video изображения с других источников видеосигналов без нареканий.
И так. Вопрос номер 2, он же повторяет вопрос под номером 1- Что делать? То ли “не париться” дальше и с помощью “железа” преобразовать сигналы VGA и цифровые, выходящие из carPC, в композитый, либо в S-Video, что равносильно поражению, или продолжить “танцы с бубнами”.
Для этих танцев использовать советы slden тема “Интеловская графика и нестандартные мониторы. Вариант решения.” http://www.compcar.ru/forum/showthread.php?t=2664
и ваши St@rz в теме “Чересстрочное разрешение для intel” http://www.compcar.ru/forum/showthread.php?t=7547
Но остается открытым вопрос о настройках полной кадровой синхронизации, так как видно из картинок, что возврат луча кадровой и строчной разверток попадает в видимую часть изображения. Опять же необходимо уменьшить неким образом частоту строк.
В вашем, Chip, сообщении сказано:
Не подскажите другие похожие программы.Цитата:
Сообщение от Chip
P.S. Извините, если что то ляпнул не в ту строчку. Цитата из кинофильма моего детства “Золушка”: ”Я не волшебник, я только учусь, но дружба позволяет нам творить чудеса”.
Судя по видео , Вы не настраивали кадровую и строчную развертку, без настроек показывать не будет.
Программу можно еще попробовать Soft15kHz
Здравствуйте все, кто меня слышит.
Установил программу soft15khz и прописал тайминги в .TXT файле.
Modeline '800x480@60i' 15,771 800 793 855 858 480 495 515 525 interlace -hsync -vsync

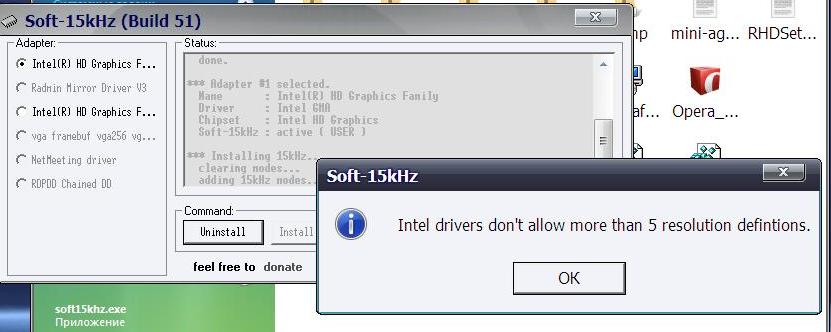

При нажатии кнопки <install 15kHz> появилось следующее окно
Вложение 14859

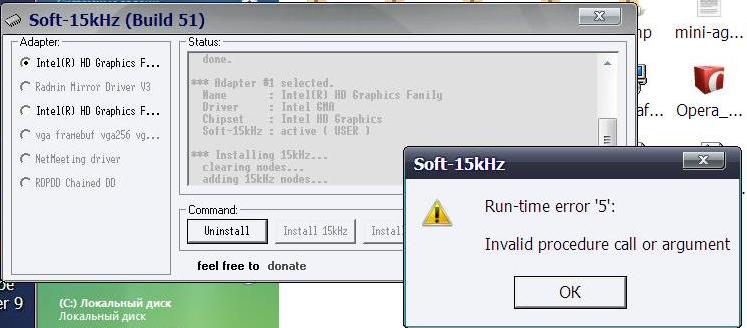

а за тем
Вложение 14860
При нажатии кнопки <install 25kHz>, а затем кнопки <install UZER> прошла инсталляция.
В чем дело?
YuryY, напиши в личку свой скайп или аську. Постараюсь в выходные посидеть с твоим компом.
Штатная матрица Audi LT080AB3G300 подскажите возможно выкинуть плату штатную и подключить по hdmi от внешнего контроллера? Спасибо.
