Универсальная панель приборов VENATOR

Цитата:

---

Сообщение от basurman971

Люди добрые, подскажите, а куда спидометр с тахометром подключать. Стыдобища, а найти не смог. Методом научного тыка тоже пока не получается.:confused:

---

А машина какая?

К какому выводу Ардуино??

Цитата:

---

Сообщение от basurman971

К какому выводу Ардуино??

---

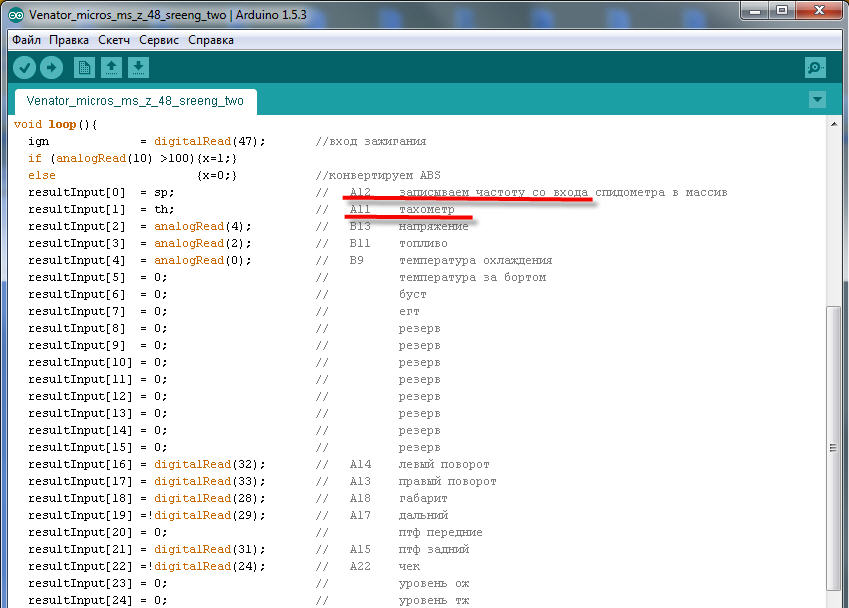

В скетче смотри

Вложение 16840

Да смотрел толку то. Шилд у меня самодельный и у меня нет ни А11, ни А12.

Цитата:

---

Сообщение от basurman971

Да смотрел толку то. Шилд у меня самодельный и у меня нет ни А11, ни А12.

---

D2 спидометр
D3 тахометр

Спасибо записал. Проверил все равно не работает. Датчик 2110, кручу на столе. На отключенном от Ардуины сигнальном проводе, импульсы на датчике есть, как только подключаю к шилду капец, по нулям. Что не так, вы вроде никаких усилителей сигнала не делали.:(

wladkom53 почисть личку. Не отправляются однако сообщения.

bfom скажи пожалуйста, может помнишь по памяти сколько у вас было входное напряжение с датчика скорости.

Цитата:

---

Сообщение от basurman971

Спасибо записал. Проверил все равно не работает. Датчик 2110, кручу на столе. На отключенном от Ардуины сигнальном проводе, импульсы на датчике есть, как только подключаю к шилду капец, по нулям. Что не так, вы вроде никаких усилителей сигнала не делали.:(

---

Сигнальный провод подтянуть к +12 через резистор
Вложение 16841

Спасибо огромное все работает. Прикольно.
