усреднить сигнал с ШИМа

в машине управление подсветкой приборки и остальных кнопок реализовано через ШИМ. На приборке есть кнопка, которая изменяет подсветку в четыре приема, при этом на проводке напряжения меняется от 9,7В до 1,7В. (мерял обычным тестером)
Соотв. подсветка питается от +12V и этого управляемого провода.

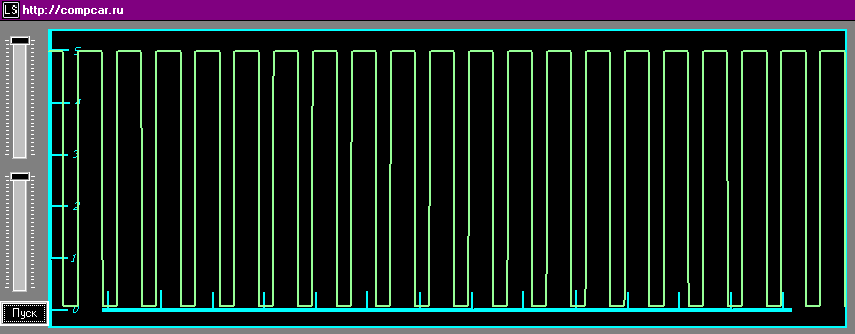

мин. уровень подсветки: (кстати, какой шаг у шкалы времени осциллографа?)
http://www.compcar.ru/forum/attachme...1&d=1299503814

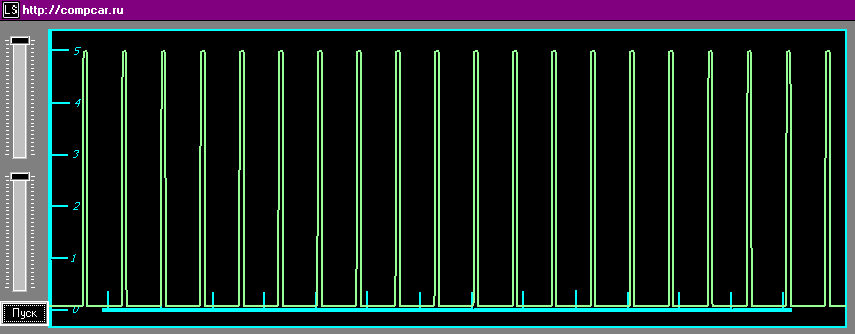

макс. уровень подсветки:
http://www.compcar.ru/forum/attachme...1&d=1299503814


Как бы из этой пилы получить вменяемые значения на входе Кардуино? 12V я через делитель напряжение конечно уменьшу, это понятно.
А вот ширину импульсов можно как-нть программно подсчитать, или надо непременно внешний элемент вешать?

Поставь RC фильтр и на выходе получишь постоянное напряжение
Вложение 11536

Подскажите номиналы резистора и конденсатора, плиз.

Это от частоты ШИМ зависит, ищи формулу расчета RC фильтров

50 Гц
Если бы я в этом замечательном аналоговом мире шарил, я бы не спрашивал :)
Хорошо, буду сам искать формулы.

Вот здесь почитай http://easyelectronics.ru/kondensato...-cepochka.html
мои расчеты показали что резистор 10к конденсатор 1мкф
Для полного счастья поставь 20к, 1мкф

Спасибо, весьма доходчивая статья.

А как частоту кардуиной померить чрез аналоговый вход? Осцилографа нету(

http://www.compcar.ru/forum/showthread.php?t=4457

125 герц.. от 0 до 12в.. какие номиналы нужны для rc фильтра?
