Разработка корпусов для pccar из оргстекла или пластика

Есть возможность резать пластик лазером по любым чертежам.
Проектирование и разработка чертежей, корпусов, системных блоков и других деталей.

ICQ 198359855

Корпус для pccar
Корпус для carpc
Корпус для автомобильного компьютера

Расшифровка маркировки
********K 5.1.4.o.6
**корпус ┘ │ ││ │ └ толщина материала, мм
ш*линейка ┘ ││ └ материал: о-оргстекло, р-ПВХ
*****модель ┘└ версия модели

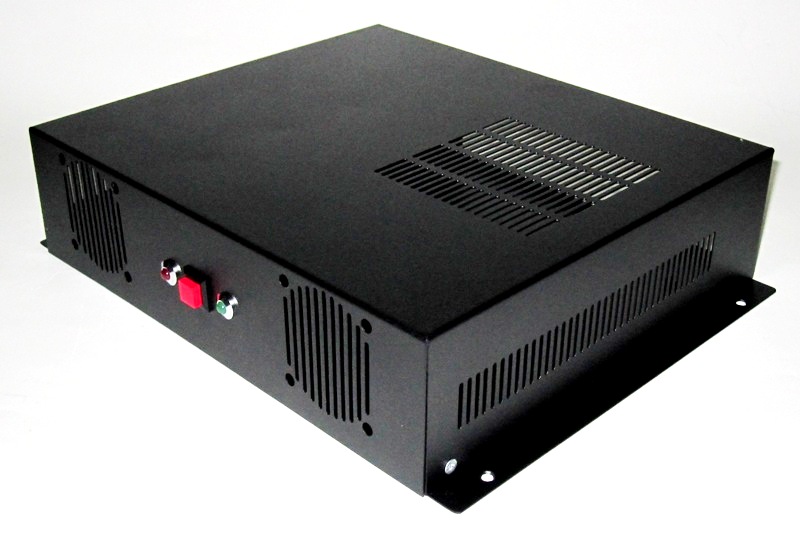

1. !!!NEW Корпус K9.1 из металла под платы mini-ITX (плата 170 х 170) и блоки питания M2-ATX(ITX)

http://www.compcar.ru/forum/attachme...1&d=1296411961

Поддерживаемые стандарты:
- платы mini-ITX размерами 170х170
- поддержка блоков питания: M2-ATX, M2-ITX, M3-ATX
- поддержка жестких дисков 2,5"
- возможность установки дополнительных вентиляторов 50х10; 50x15; 50x20
- 2 светодиода и кнопка включения
- съемные пластины для крепления
- ISO разъем питания
- вентиляционные отверстия
- габаритные размеры 235х205х60

Отличительные особенности:
- собственная разработка
- минимальный размер
- разработан специально для PCCar CarPC
- имеет улучшенное активное охлаждение вентиляторами
- имеет возможность крепления при помощи съемных пластин

2. корпус К6.1.1.о.6 из оргстекла под платы mini-ATX (плата 245x245), любые карты расширений и 7 видов БП.
http://www.compcar.ru/forum/attachme...1&d=1225185948
Поддерживаемые стандарты:
- платы mini-ATX размерами 245х245 и менее;
- поддержка ЛЮБЫХ карт расширений;
- используемые Блоки Питания: M1-ATX, M2-ATX, M3-ATX, M4-ATX, E-10000, Hoply, OPUS_DCX3-120;
- используемый HDD - SATA (IDE) 2,5";
- возможность установки двух HDD 2,5"*;
- крепления в комплекте;
- отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х2USB косички, 2х8пиновых разъема питания (стандартные для магнитол), кнопка вкл питания с АКБ;
- габаритные размеры 272x272x134;
- крепеж фиксатор карт расширений, чтобы не выпадали;
- возможность установки доп вентиляторов;
- выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
- аммортизаторы вибрации и удара для HDD;
- возможность установки compact flash адаптера и карты (карточка будет выниматься и вставляться снаружи);
- изготовлен под доступные комплектующие, которые можно купить в любом магазине;

Гравировка с установкой светодиодов
http://www.compcar.ru/forum/attachme...1&d=1225890318

3. Корпус K5.3.1.o.6 из оргстекла под платы mini-ATX (плата 245x245) и Slim DVD-RW
http://www.compcar.ru/forum/attachme...1&d=1225135260
Поддерживаемые стандарты:
- платы mini-ATX размерами 245х245 и менее;
- возможность установки Slim DVD-RW;
- поддержка карт расширений (низкий профиль, в том числе VGA);
- используемые Блоки Питания: M1-ATX, M2-ATX, E-10000, Hoply;
- используемый HDD - SATA (IDE) 2,5";
- возможность установки двух HDD 2,5" *;
- крепления в комплекте;
- отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х2USB косички, 2х8пиновых разъема питания (стандартные для магнитол), кнопка вкл питания с АКБ;
- габаритные размеры 268x310x95;
- крепеж фиксатор карт расширений, чтобы не выпадали;
- возможность установки доп вентиляторов;
- выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
- аммортизаторы вибрации и удара для HDD;
- возможность установки compact flash адаптера и карты (карточка будет выниматься и вставляться снаружи);
- изготовлен под доступные комплектующие, которые можно купить в любом магазине;

Системный блок S5 собранный в корпусе K5.3.1.o.6
http://compcar.ru/forum/attachment.p...1&d=1220566528
Спецификация:
- корпус K5.3.1.o.6;
- мат. плата ASUS M2A-MX AMD690V
- процессор AMD Athlon 64 X2 4450E BOX AM2
- память Kingstone (PC2-6400) 800MHz DDRII 2Gb
- диск Seagate 2,5" SATA, 5400rpm, 8Mb, 120 Gb
- звук Creative SB Audigy SB0570, 7.1
- блок питания M2-ATX
- DVD-RW LiteON DS-8A1P-021C IDE Slim
- переходник с DVD-RW Slim to IDE T005V0
- видеокарта с TV-OUT ASUS

4. Корпус K5.2.1.o.6 из оргстекла под платы mini-ATX (плата 245x245) и БП CAR-ATX p4 (SL PSU)
http://compcar.ru/forum/attachment.p...8&d=1218564260
Поддерживаемые стандарты:
- платы mini-ATX размерами 245х245 и менее;
- поддержка карт расширений (низкий профиль, в том числе VGA);
- используемые Блоки Питания: M1-ATX, M2-ATX, E-10000, Hoply, CAR-ATX p4 SL PSU (БП Сергея Лебедева);
- используемый HDD - SATA (IDE) 2,5";
- возможность установки двух HDD 2,5" *;
- крепления в комплекте;
- отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х2USB косички, 2х8пиновых разъема питания (стандартные для магнитол), кнопка вкл питания с АКБ;
- габаритные размеры 310x270x95;
- крепеж фиксатор карт расширений, чтобы не выпадали;
- возможность установки доп вентиляторов;
- выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
- аммортизаторы вибрации и удара для HDD;
- возможность установки compact flash адаптера и карты (карточка будет выниматься и вставляться снаружи);
- изготовлен под доступные комплектующие, которые можно купить в любом магазине;

5. Корпус K5.1.4.o.6 из оргстекла под платы mini-ATX (плата 245x245)
http://www.compcar.ru/forum/attachme...1&d=1220949473
Поддерживаемые стандарты:
- платы mini-ATX размерами 245х245 и менее;
- поддержка карт расширений (низкий профиль, в том числе VGA);
- используемые Блоки Питания: M1-ATX, M2-ATX, E-10000, Hoply;
- используемый HDD - SATA (IDE) 2,5";
- возможность установки двух HDD 2,5" *;
- крепления в комплекте;
- отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х2USB косички, 2х8пиновых разъема питания (стандартные для магнитол), кнопка вкл питания с АКБ;
- габаритные размеры 270x270x95;
- крепеж фиксатор карт расширений, чтобы не выпадали;
- возможность установки доп вентиляторов;
- выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
- аммортизаторы вибрации и удара для HDD;
- возможность установки compact flash адаптера и карты (карточка будет выниматься и вставляться снаружи);
- изготовлен под доступные комплектующие, которые можно купить в любом магазине;

Системный блок S5 собранный в корпусе K5.1.2.o.6
http://compcar.ru/forum/attachment.p...9&d=1218564260
Спецификация:
- корпус K5.1.2.o.6;
- плта ASUS M2A-VM (AMD690G+ATI);
- процессор AM2 AMD Athlon 1620+ (45 Вт);
- память Kingstone DDR2 800 1Gb;
- HDD 2,5" Seagate 120 Gb SATA;
- БП M2-ATX (E-10000);
- звук SB Audigy SE 7.1 (100db);
- TV FM тюнер AVerTV SpeedyHybrid PCI-E
- Compact flash adapter IDE (опция)

6. Корпус K4.X.2.o.6 из оргстекла под mini-ATX (плата 195x245) + M2-ATX (ITX) + HDD 2,5" 230x265x66
http://www.compcar.ru/forum/attachme...1&d=1226306157

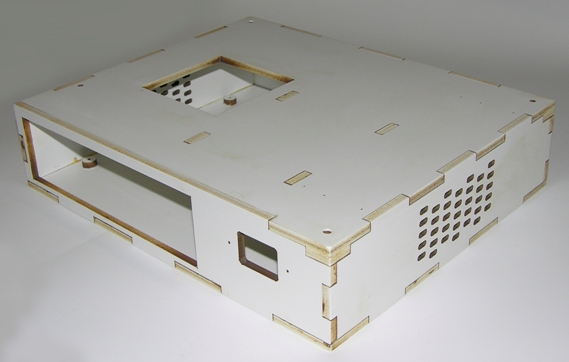

6. Корпус K4.1.2.p.6 из коматекса (ПВХ) под mini-ATX (195x245) + M2-ATX + HDD 2,5" 215x260x60
http://www.compcar.ru/forum/attachme...1&d=1226306157

7. Универсальный корпус K3.1.2.o.6 из оргстекла под mini-ITX+M2-ATX 215х205х82
http://www.compcar.ru/forum/attachme...1&d=1226306143

8. Универсальный корпус K2.1.2.p.6 из коматекса (ПВХ) под mini-ITX + PCI SB Audigy 24 + DVD-RW + M2-ATX 195x225x95
http://www.compcar.ru/forum/attachme...1&d=1226306143

9. Универсальный корпус K2.1.2.o.6 из оргстекла под mini-ITX + PCI SB Audigy 24 + DVD-RW + M2-ATX 195x225x95
http://www.compcar.ru/forum/attachme...1&d=1226307036
Поддерживаемые стандарты:
- платы mini-ITX;
- поддержка кары расширения SB Audigy SE 7.1;
- используемые Блоки Питания: M1-ATX, M2-ATX, E-10000, Hoply;
- используемый HDD - SATA (IDE) 2,5";
- крепления в комплекте;
- отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х1USB косички, 1х8пиновый разъем питания (стандартные для магнитол), кнопка вкл питания с АКБ;
- габаритные размеры 195x225x95;
- крепеж фиксатор звуковой карты, чтобы не выпадала;
- возможность установки доп вентиляторов;
- выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
- изготовлен под доступные комплектующие, которые можно купить в любом магазине;

10. Использумые компоненты
http://www.compcar.ru/forum/attachme...1&d=1214397040

пора делать что то вроде галлереи))))
такую красоту нужно видеть всем)

Цитата:

---

Сообщение от Stasik

NEW! Корпус из оргстекла под платы mini-ATX (плата 245x245) + 5 типов БП + HDD 2,5" + PCI SB Audigy 24 + PCI-E VGA (низкопрофильные) + PCI карты (низкопрофильные), размеры 268x263x94

---

А возможно получить чертежи сего творения? Или это комерческий проект?

Цитата:

---

Сообщение от Yevgeny

А возможно получить чертежи сего творения? Или это комерческий проект?

---

а толку? я чот у нас нигде не нашел где можно оргстекло лазером резать

Цитата:

---

Сообщение от svon

а толку? я чот у нас нигде не нашел где можно оргстекло лазером резать

---

не обязательно лазером, есть и фрезировочные станки которые режут не хуже, даже шлифовать не надо. (CNC) сейчас с братом собираем такую для себя. на мой взгляд было бы чем резать а чертеж и самому накидать можно.

http://www.team-haase.de/images/ebay/cut2000gg.jpg

Прикольная машинка. Давно о такой помышляю.

сделай))))))в чипдипе/видел на бнговой/ продают детальки........и платку тибе спаяют там же на заказ и прогу напишут))))

Софт у меня есть и схемы. А вот железо проблемка.
В чипидип железо очень плохое люфты огромные.

У меня на работе стоит несколько таких-немецкие протомат си-120. для фрезеровки печатных плат. только вот оргстекло эти машинки полохо режут.

А что стоит такой станочек?

Цитата:

---

Сообщение от Chip

А что стоит такой станочек?

---

Гы, Си-120 стоит порядка 45 тыс вечнозеленых, но не это главное-инструмент очень дорогой,самое простое сверло стоит 15 евро, не говоря уже за всякие фрезы, которые менять нужно постоянно.

Цитата:

---

Сообщение от Chip

А что стоит такой станочек?

---

У нас они стоят от 2 до 3 тысячь евро.

не поделишся програмкой и схемкой?

Поделюсь. На другом компе софт. Вечером напомни я тебе скину.

Цитата:

---

Сообщение от Yevgeny

А возможно получить чертежи сего творения? Или это комерческий проект?

---

Наши чертежи нельзя применить для фрезеровки, т.к. методы и особенности изготовления совершенно другие :D

Цитата:

---

Сообщение от Stasik

Наши чертежи нельзя применить для фрезеровки, т.к. методы и особенности изготовления совершенно другие :D

---

в зависимости от методов изготовления меняются размеры?:D :D

Цитата:

---

Сообщение от Yevgeny

А возможно получить чертежи сего творения? Или это комерческий проект?

---

Я тут порылся и нашел у себя несколько вариантов чертежей которые были и на писикар и на эмпи3ком, но мое мнение-корпус из оргстекла кроме внешней "красивости" (которая кстати мутнеет в пару месяцев) никаких преимуществ не имеет-одни недостатки. Это и отсутствие экранирования, и слабые возможности в плане "проапгрейтить"-оргстекло в домашних исловиях плохо обрабатывается.Даже элементарное отверстие надо сверлить очень аккуратно, чтобы дырка не оплавлялась от рзогретого сверла.

Цитата:

---

Сообщение от svon

Я тут порылся и нашел у себя несколько вариантов чертежей которые были и на писикар и на эмпи3ком, но мое мнение-корпус из оргстекла кроме внешней "красивости" (которая кстати мутнеет в пару месяцев) никаких преимуществ не имеет-одни недостатки. Это и отсутствие экранирования, и слабые возможности в плане "проапгрейтить"-оргстекло в домашних исловиях плохо обрабатывается.Даже элементарное отверстие надо сверлить очень аккуратно, чтобы дырка не оплавлялась от рзогретого сверла.

---

- Что это за оргстекло такое - которое мутнеет???
- А зачем Вам понадобилось экранирование, и что вы под этим подразумеваете?
- Возможности проапгрейдить закладываются изначально в разработку, все мои системы можно апгрейдить.
- И зачем обрабатывать оргстекло в домашних условиях когда все уже обработано?
- Элементарное отверстие сверлил аккуратно, на коленках, все успешно всегда проходило)

Цитата:

---

Сообщение от Stasik

- Что это за оргстекло такое - которое мутнеет???
- А зачем Вам понадобилось экранирование, и что вы под этим подразумеваете?
- Возможности проапгрейдить закладываются изначально в разработку, все мои системы можно апгрейдить.
- И зачем обрабатывать оргстекло в домашних условиях когда все уже обработано?
- Элементарное отверстие сверлил аккуратно, на коленках, все успешно всегда проходило)

---

1. Любое оргстекло мутнеет от времени и температуры
2.Под экранированием я понимаю экранирование от эл. магнитных наводок. и ничего более
3.Никогда невозможно предусмотреть все доработки в таком димамичном деле как карписи

Цитата:

---

Сообщение от svon

1. Любое оргстекло мутнеет от времени и температуры
2.Под экранированием я понимаю экранирование от эл. магнитных наводок. и ничего более
3.Никогда невозможно предусмотреть все доработки в таком димамичном деле как карписи

---

- Из орг стекла у нас на фирме режут изделия для рекламы, требования к материалам догадываетесь какие? Мутнение недопустимо, даже при длительном использовании. Перед работами сборщиками (склеивание, гнутие) все загатовки обжигаются в печке при температуре 80 град в течение 6 часов, для снятия напряжений в месте реза. Ничего не мутнеет.
- Какие вы видите проблемы с наводками? Чем они бывают вызваны? И как это сказывается на эксплуатации СarPC?
- Всегда можно все предусмотреть. Для этого и пишутся стандарты. А Вы компьютер дома тоже дорабатываете каждый раз?

Скажу про недостатки - это хрупкость оргстекла - но если уронить с метровой высоты металлический системный блок, корпус погнется необратимо, и вряд ли Вы будете потом его использовать)

Вот примерчик! Что можно зделать в облости авто-компов
Что можно еще зделать это уже на размер вашей фантазии.
http://halle-bauty-and-more.de/al/G.jpg

Цитата:

---

Сообщение от XsanderS

Вот примерчик! Что можно зделать в облости авто-компов
Что можно еще зделать это уже на размер вашей фантазии.
http://halle-bauty-and-more.de/al/G.jpg

---

Красиво!
Технология изготовления кнопок мной описывалась на pccar.ru, почему-то никому не пригодилась.

Цитата:

---

Сообщение от Stasik

Красиво!
Технология изготовления кнопок мной описывалась на pccar.ru, почему-то никому не пригодилась.

---

Кинь ссылку на пост, я не видел.

Цитата:

---

Сообщение от XsanderS

Кинь ссылку на пост, я не видел.

---

http://www.pccar.ru/showthread.php?t=1251&page=4

Я тоже так хотел, на текстолите, но я хотел взять кнопки от старого сотового, верней пластинки от кнопок. и смд лэдами подсветить.

1. NEW! Корпус K5.3.1.o.6 из оргстекла под платы mini-ATX (плата 245x245) и Slim DVD-RW
http://compcar.ru/forum/attachment.p...2&d=1220566599
Поддерживаемые стандарты:
- платы mini-ATX размерами 245х245 и менее;
- возможность установки Slim DVD-RW;
- поддержка карт расширений (низкий профиль, в том числе VGA);
- используемые Блоки Питания: M1-ATX, M2-ATX, E-10000, Hoply;
- используемый HDD - SATA (IDE) 2,5";
- крепления в комплекте;
- отверстия под разъемы: кнопка вкл мат платы, 2 светодиодных индикатора, 2х2USB косички, 2х8пиновых разъема питания (стандартные для магнитол), кнопка вкл питания с АКБ;
- габаритные размеры 268x310x95;
- крепеж фиксатор карт расширений, чтобы не выпадали;
- возможность установки доп вентиляторов, если плата меньше 245х245 или если позволяет разводка платы;
- выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
- аммортизаторы вибрации и удара для HDD;
- возможность установки compact flash адаптера и карты (карточка будет выниматься и вставляться снаружи);
- изготовлен под доступные комплектующие, которые можно купить в любом магазине;

2Stasik
Чет я не воткнул :/
Эти красивые корпуса - реклама продукции вашей компании или просто чистый арт? Если это реальная продукция, то где можно посмотреть ценник, координаты и т.п.?

Цитата:

---

Сообщение от Parteigenosse

2Stasik
Чет я не воткнул :/
Эти красивые корпуса - реклама продукции вашей компании или просто чистый арт? Если это реальная продукция, то где можно посмотреть ценник, координаты и т.п.?

---

Это реальная продукция.
Про ценник и многое другое можно узнать, написав мне личное сообщение или постучавшись в ICQ 198359855

Оргстекло только хрустальное или есть варианты типа из чёрного?

Цитата:

---

Сообщение от dragon

Оргстекло только хрустальное или есть варианты типа из чёрного?

---

Любой пластик любого цвета, какой найдете в продаже)

Кнопки воще прикольные!

!!!NEW корпус К6.1.1.о.6 из оргстекла под платы mini-ATX (плата 245x245), любые карты расширений и 7 видов БП.
http://www.compcar.ru/forum/attachme...1&d=1225185948
Поддерживаемые стандарты:
- платы mini-ATX размерами 245х245 и менее;
- поддержка ЛЮБЫХ карт расширений;
- используемые Блоки Питания: M1-ATX, M2-ATX, M3-ATX, M4-ATX, E-10000, Hoply, OPUS_DCX3-120;
- используемый HDD - SATA (IDE) 2,5";
- возможность установки двух HDD 2,5"*;
- крепления в комплекте;
- отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х2USB косички, 2х8пиновых разъема питания (стандартные для магнитол), кнопка вкл питания с АКБ;
- габаритные размеры 272x272x134;
- крепеж фиксатор карт расширений, чтобы не выпадали;
- возможность установки доп вентиляторов;
- выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
- аммортизаторы вибрации и удара для HDD;
- возможность установки compact flash адаптера и карты (карточка будет выниматься и вставляться снаружи);
- изготовлен под доступные комплектующие, которые можно купить в любом магазине;

здраствуйте...мое первое сообщение на вашем форуме..может пишу и не туда,просто корпуса ваши понравились,хотя на счет теплоотдачи я сомневаюсь..
я так понял что вы комплектующими не занимаетесь?
я хочу установить себе в авто пк..ничего еще не купил..
думаю собрать или купить? или может вы можете собрать в свой корпус все что нужно?
меня прежде всего интересует цена,чем меньше тем лучше..в игры играть не собираюсь

Цитата:

---

Сообщение от filosof

здраствуйте...мое первое сообщение на вашем форуме..может пишу и не туда,просто корпуса ваши понравились,хотя на счет теплоотдачи я сомневаюсь..
я так понял что вы комплектующими не занимаетесь?
я хочу установить себе в авто пк..ничего еще не купил..
думаю собрать или купить? или может вы можете собрать в свой корпус все что нужно?
меня прежде всего интересует цена,чем меньше тем лучше..в игры играть не собираюсь

---

Что вы подразумеваете под теплоотдачей?
На мой взгляд, да и так уж принято, теплоотдачей занимается воздушный поток, который проходит через ребра радиаторов и уносится прочь.

:good: !!!New Универсальный корпус K3.2.1.o.6 из оргстекла под платы mini-ITX и M2-ATX (Антикризисное предложение)
http://www.pccar.ru/attachment.php?a...1&d=1246266411

Поддерживаемые стандарты:
- платы mini-ITX размерами 170х170 (Zotac, Intel Atom);
- поддержка Блоков Питания: M1-ATX, M2-ATX, M2-ITX, E-10000, Hoply;
- поддержка HDD - SATA (IDE) 2,5";
- отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х1 USB косички, 1х8 пиновый разъем питания (стандартные для магнитол);
- габаритные размеры 232х208х68;
- возможность установки доп вентиляторов (15мм х 50мм - 2шт, 15мм x 80мм - 1шт);
- изготовлен под доступные комплектующие, которые можно купить в любом магазине;

Системный блок S3.2 собранный в корпусе K3.2.1.o.6
http://www.pccar.ru/attachment.php?a...1&d=1246266411

Спецификация:
- корпус K3.2.1.o.6;
- мат. плата Intel Atom 230
- процессор Atom
- память Kingstone (PC2-6400) 800MHz DDRII 2Gb
- диск Seagate 2,5" IDE, 5400rpm, 8Mb, 120 Gb
- блок питания M2-ATX

Ех,жалко у нас в Латвии таких недостатй,если не комерц тайна немогли би Вы чертеж прислат в приват,у меня знакомий у ково цнц станок сделаний,думаю он би смог мне такой сделат?
