    По умолчанию Разработка корпусов для pccar из оргстекла или пластика

    Есть возможность резать пластик лазером по любым чертежам.
    Проектирование и разработка чертежей, корпусов, системных блоков и других деталей.

    ICQ 198359855

    Корпус для pccar
    Корпус для carpc
    Корпус для автомобильного компьютера

    Расшифровка маркировки
    ********K 5.1.4.o.6
    **корпус ┘ │ ││ │ └ толщина материала, мм
    ш*линейка ┘ ││ └ материал: о-оргстекло, р-ПВХ
    *****модель ┘└ версия модели

    1. !!!NEW Корпус K9.1 из металла под платы mini-ITX (плата 170 х 170) и блоки питания M2-ATX(ITX)



    Поддерживаемые стандарты:
    - платы mini-ITX размерами 170х170
    - поддержка блоков питания: M2-ATX, M2-ITX, M3-ATX
    - поддержка жестких дисков 2,5"
    - возможность установки дополнительных вентиляторов 50х10; 50x15; 50x20
    - 2 светодиода и кнопка включения
    - съемные пластины для крепления
    - ISO разъем питания
    - вентиляционные отверстия
    - габаритные размеры 235х205х60

    Отличительные особенности:
    - собственная разработка
    - минимальный размер
    - разработан специально для PCCar CarPC
    - имеет улучшенное активное охлаждение вентиляторами
    - имеет возможность крепления при помощи съемных пластин

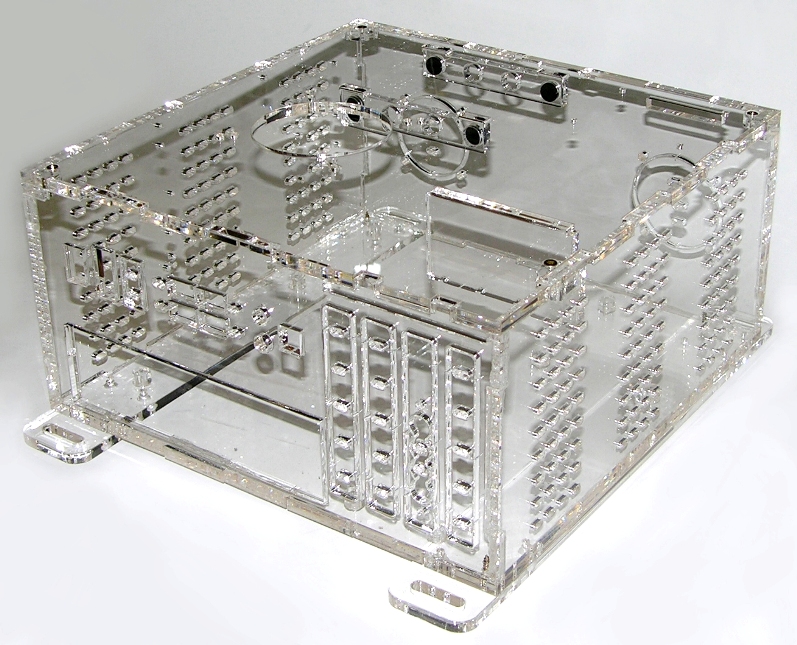

    2. корпус К6.1.1.о.6 из оргстекла под платы mini-ATX (плата 245x245), любые карты расширений и 7 видов БП.

    Поддерживаемые стандарты:
    - платы mini-ATX размерами 245х245 и менее;
    - поддержка ЛЮБЫХ карт расширений;
    - используемые Блоки Питания: M1-ATX, M2-ATX, M3-ATX, M4-ATX, E-10000, Hoply, OPUS_DCX3-120;
    - используемый HDD - SATA (IDE) 2,5";
    - возможность установки двух HDD 2,5"*;
    - крепления в комплекте;
    - отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х2USB косички, 2х8пиновых разъема питания (стандартные для магнитол), кнопка вкл питания с АКБ;
    - габаритные размеры 272x272x134;
    - крепеж фиксатор карт расширений, чтобы не выпадали;
    - возможность установки доп вентиляторов;
    - выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
    - аммортизаторы вибрации и удара для HDD;
    - возможность установки compact flash адаптера и карты (карточка будет выниматься и вставляться снаружи);
    - изготовлен под доступные комплектующие, которые можно купить в любом магазине;

    Гравировка с установкой светодиодов


    3. Корпус K5.3.1.o.6 из оргстекла под платы mini-ATX (плата 245x245) и Slim DVD-RW

    Поддерживаемые стандарты:
    - платы mini-ATX размерами 245х245 и менее;
    - возможность установки Slim DVD-RW;
    - поддержка карт расширений (низкий профиль, в том числе VGA);
    - используемые Блоки Питания: M1-ATX, M2-ATX, E-10000, Hoply;
    - используемый HDD - SATA (IDE) 2,5";
    - возможность установки двух HDD 2,5" *;
    - крепления в комплекте;
    - отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х2USB косички, 2х8пиновых разъема питания (стандартные для магнитол), кнопка вкл питания с АКБ;
    - габаритные размеры 268x310x95;
    - крепеж фиксатор карт расширений, чтобы не выпадали;
    - возможность установки доп вентиляторов;
    - выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
    - аммортизаторы вибрации и удара для HDD;
    - возможность установки compact flash адаптера и карты (карточка будет выниматься и вставляться снаружи);
    - изготовлен под доступные комплектующие, которые можно купить в любом магазине;

    Системный блок S5 собранный в корпусе K5.3.1.o.6

    Спецификация:
    - корпус K5.3.1.o.6;
    - мат. плата ASUS M2A-MX AMD690V
    - процессор AMD Athlon 64 X2 4450E BOX AM2
    - память Kingstone (PC2-6400) 800MHz DDRII 2Gb
    - диск Seagate 2,5" SATA, 5400rpm, 8Mb, 120 Gb
    - звук Creative SB Audigy SB0570, 7.1
    - блок питания M2-ATX
    - DVD-RW LiteON DS-8A1P-021C IDE Slim
    - переходник с DVD-RW Slim to IDE T005V0
    - видеокарта с TV-OUT ASUS

    4. Корпус K5.2.1.o.6 из оргстекла под платы mini-ATX (плата 245x245) и БП CAR-ATX p4 (SL PSU)

    Поддерживаемые стандарты:
    - платы mini-ATX размерами 245х245 и менее;
    - поддержка карт расширений (низкий профиль, в том числе VGA);
    - используемые Блоки Питания: M1-ATX, M2-ATX, E-10000, Hoply, CAR-ATX p4 SL PSU (БП Сергея Лебедева);
    - используемый HDD - SATA (IDE) 2,5";
    - возможность установки двух HDD 2,5" *;
    - крепления в комплекте;
    - отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х2USB косички, 2х8пиновых разъема питания (стандартные для магнитол), кнопка вкл питания с АКБ;
    - габаритные размеры 310x270x95;
    - крепеж фиксатор карт расширений, чтобы не выпадали;
    - возможность установки доп вентиляторов;
    - выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
    - аммортизаторы вибрации и удара для HDD;
    - возможность установки compact flash адаптера и карты (карточка будет выниматься и вставляться снаружи);
    - изготовлен под доступные комплектующие, которые можно купить в любом магазине;

    5. Корпус K5.1.4.o.6 из оргстекла под платы mini-ATX (плата 245x245)

    Поддерживаемые стандарты:
    - платы mini-ATX размерами 245х245 и менее;
    - поддержка карт расширений (низкий профиль, в том числе VGA);
    - используемые Блоки Питания: M1-ATX, M2-ATX, E-10000, Hoply;
    - используемый HDD - SATA (IDE) 2,5";
    - возможность установки двух HDD 2,5" *;
    - крепления в комплекте;
    - отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х2USB косички, 2х8пиновых разъема питания (стандартные для магнитол), кнопка вкл питания с АКБ;
    - габаритные размеры 270x270x95;
    - крепеж фиксатор карт расширений, чтобы не выпадали;
    - возможность установки доп вентиляторов;
    - выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
    - аммортизаторы вибрации и удара для HDD;
    - возможность установки compact flash адаптера и карты (карточка будет выниматься и вставляться снаружи);
    - изготовлен под доступные комплектующие, которые можно купить в любом магазине;

    Системный блок S5 собранный в корпусе K5.1.2.o.6

    Спецификация:
    - корпус K5.1.2.o.6;
    - плта ASUS M2A-VM (AMD690G+ATI);
    - процессор AM2 AMD Athlon 1620+ (45 Вт);
    - память Kingstone DDR2 800 1Gb;
    - HDD 2,5" Seagate 120 Gb SATA;
    - БП M2-ATX (E-10000);
    - звук SB Audigy SE 7.1 (100db);
    - TV FM тюнер AVerTV SpeedyHybrid PCI-E
    - Compact flash adapter IDE (опция)

    6. Корпус K4.X.2.o.6 из оргстекла под mini-ATX (плата 195x245) + M2-ATX (ITX) + HDD 2,5" 230x265x66


    6. Корпус K4.1.2.p.6 из коматекса (ПВХ) под mini-ATX (195x245) + M2-ATX + HDD 2,5" 215x260x60


    7. Универсальный корпус K3.1.2.o.6 из оргстекла под mini-ITX+M2-ATX 215х205х82


    8. Универсальный корпус K2.1.2.p.6 из коматекса (ПВХ) под mini-ITX + PCI SB Audigy 24 + DVD-RW + M2-ATX 195x225x95


    9. Универсальный корпус K2.1.2.o.6 из оргстекла под mini-ITX + PCI SB Audigy 24 + DVD-RW + M2-ATX 195x225x95

    Поддерживаемые стандарты:
    - платы mini-ITX;
    - поддержка кары расширения SB Audigy SE 7.1;
    - используемые Блоки Питания: M1-ATX, M2-ATX, E-10000, Hoply;
    - используемый HDD - SATA (IDE) 2,5";
    - крепления в комплекте;
    - отверстия для: кнопка вкл мат платы, 2 светодиодных индикатора, 2х1USB косички, 1х8пиновый разъем питания (стандартные для магнитол), кнопка вкл питания с АКБ;
    - габаритные размеры 195x225x95;
    - крепеж фиксатор звуковой карты, чтобы не выпадала;
    - возможность установки доп вентиляторов;
    - выламывающиеся заглушки, если необходимо поставить карты расширения или вентиляторы;
    - изготовлен под доступные комплектующие, которые можно купить в любом магазине;

    10. Использумые компоненты
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Parts011.jpg
Просмотров:	28391
Размер:	152.4 Кб
ID:	1083   Нажмите на изображение для увеличения.

Название:	K5_2_1_o_6_02.JPG
Просмотров:	47952
Размер:	328.6 Кб
ID:	1368   Нажмите на изображение для увеличения.

Название:	S5_1_2_o_6.JPG
Просмотров:	53531
Размер:	424.2 Кб
ID:	1369   Нажмите на изображение для увеличения.

Название:	DSCN7978.JPG
Просмотров:	44203
Размер:	485.7 Кб
ID:	1522

    Нажмите на изображение для увеличения.

Название:	DSCN7980.JPG
Просмотров:	1619
Размер:	262.4 Кб
ID:	1523   Нажмите на изображение для увеличения.

Название:	K5.1.4.o.6-01.JPG
Просмотров:	1009
Размер:	169.8 Кб
ID:	1556   Нажмите на изображение для увеличения.

Название:	K5.1.4.o.6-02.JPG
Просмотров:	31917
Размер:	196.9 Кб
ID:	1557   Нажмите на изображение для увеличения.

Название:	K5_3_2_o_6_04.JPG
Просмотров:	30051
Размер:	162.8 Кб
ID:	1950

    Нажмите на изображение для увеличения.

Название:	K6.1.1.o.6-04.JPG
Просмотров:	37547
Размер:	359.9 Кб
ID:	1955   Нажмите на изображение для увеличения.

Название:	K2.1.2.p.6_01.jpg
Просмотров:	28157
Размер:	106.6 Кб
ID:	2120   Нажмите на изображение для увеличения.

Название:	K3.1.2.o.6_01.jpg
Просмотров:	30744
Размер:	145.7 Кб
ID:	2121   Нажмите на изображение для увеличения.

Название:	K4.1.2.o.6_01.jpg
Просмотров:	30804
Размер:	153.8 Кб
ID:	2122

    Нажмите на изображение для увеличения.

Название:	K4.1.2.p.6_01.jpg
Просмотров:	27810
Размер:	95.8 Кб
ID:	2123   Нажмите на изображение для увеличения.

Название:	K2.1.2.o.6_01.jpg
Просмотров:	31627
Размер:	170.0 Кб
ID:	2125   Нажмите на изображение для увеличения.

Название:	IMG_2611.JPG
Просмотров:	20596
Размер:	87.6 Кб
ID:	11029
    Последний раз редактировалось Stasik; 30.01.2011 в 23:28. Причина: Доступны новые версии корпусов

  2. #2
    Мониторный Дохтур Аватар для profy5
    Регистрация
    19.06.2007
    Возраст
    59
    Сообщений
    878
    Вес репутации
    390

    По умолчанию Re: Разработка корпусов для pccar из оргстекла или пластика

    пора делать что то вроде галлереи))))
    такую красоту нужно видеть всем)

  3. #3
    Пользователь Аватар для Yevgeny
    Регистрация
    15.07.2008
    Возраст
    40
    Сообщений
    84
    Вес репутации
    219

    По умолчанию Re: Разработка корпусов для pccar из оргстекла или пластика

    Цитата Сообщение от Stasik
    NEW! Корпус из оргстекла под платы mini-ATX (плата 245x245) + 5 типов БП + HDD 2,5" + PCI SB Audigy 24 + PCI-E VGA (низкопрофильные) + PCI карты (низкопрофильные), размеры 268x263x94
    А возможно получить чертежи сего творения? Или это комерческий проект?
    Сборка 95%
    Настройка 80%
    Полное завершение 89%
    *********************
    Mitsubishi Galant 2000
    *********************

  4. #4
    Местный
    Регистрация
    09.03.2008
    Сообщений
    198
    Вес репутации
    245

    По умолчанию Re: Разработка корпусов для pccar из оргстекла или пластика

    Цитата Сообщение от Yevgeny
    А возможно получить чертежи сего творения? Или это комерческий проект?

    а толку? я чот у нас нигде не нашел где можно оргстекло лазером резать

  5. #5
    Модератор Аватар для XsanderS
    Регистрация
    05.05.2008
    Возраст
    41
    Сообщений
    829
    Вес репутации
    389

    По умолчанию Re: Разработка корпусов для pccar из оргстекла или пластика

    Цитата Сообщение от svon
    а толку? я чот у нас нигде не нашел где можно оргстекло лазером резать
    не обязательно лазером, есть и фрезировочные станки которые режут не хуже, даже шлифовать не надо. (CNC) сейчас с братом собираем такую для себя. на мой взгляд было бы чем резать а чертеж и самому накидать можно.

    Последний раз редактировалось XsanderS; 16.07.2008 в 04:49.
    хороший модем должен качать пиво!
    Мой проект

  6. #6
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    54
    Сообщений
    13,376
    Вес репутации
    10

    По умолчанию Re: Разработка корпусов для pccar из оргстекла или пластика

    Прикольная машинка. Давно о такой помышляю.

  7. #7
    Мониторный Дохтур Аватар для profy5
    Регистрация
    19.06.2007
    Возраст
    59
    Сообщений
    878
    Вес репутации
    390

    По умолчанию Re: Разработка корпусов для pccar из оргстекла или пластика

    сделай))))))в чипдипе/видел на бнговой/ продают детальки........и платку тибе спаяют там же на заказ и прогу напишут))))

  8. #8
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    54
    Сообщений
    13,376
    Вес репутации
    10

    По умолчанию Re: Разработка корпусов для pccar из оргстекла или пластика

    Софт у меня есть и схемы. А вот железо проблемка.
    В чипидип железо очень плохое люфты огромные.

  9. #9
    Местный
    Регистрация
    09.03.2008
    Сообщений
    198
    Вес репутации
    245

    По умолчанию Re: Разработка корпусов для pccar из оргстекла или пластика

    У меня на работе стоит несколько таких-немецкие протомат си-120. для фрезеровки печатных плат. только вот оргстекло эти машинки полохо режут.

  10. #10
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    54
    Сообщений
    13,376
    Вес репутации
    10

    По умолчанию Re: Разработка корпусов для pccar из оргстекла или пластика

    А что стоит такой станочек?

Страница 1 из 4 1234 ПоследняяПоследняя

Информация о теме

Пользователи, просматривающие эту тему

Эту тему просматривают: 1 (пользователей: 0 , гостей: 1)

Метки этой темы

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
