X-TRAIL NISSAN CarPC

Проект начат неделю назад, куплен монитор "Автомобильный VGA монитор LILLIPUT 889GL-NP/C/T с сенсорным экраном", корпус монитора вскрыт, передняя часть корпуса выкинута, матрица установлена (встала идеально видимая часть совпадает с отверстием 2din ) задняя часть корпуса с платой закреплена с зади матрицы. Подключена камера на обгон (машина с правым рулем) камера цилиндрическая. Продолжение и фотки после отпуска :p
Сайт для всех вебмастеров
Блог от Алекса
Все про автомобили




прошло 3 месяца вот результат:

А комп планируется?

Конечно планируется поэтому и моник тач, жду выхода новой материнки от интел под 2х ядерный проц.
Пока это выглядит так:

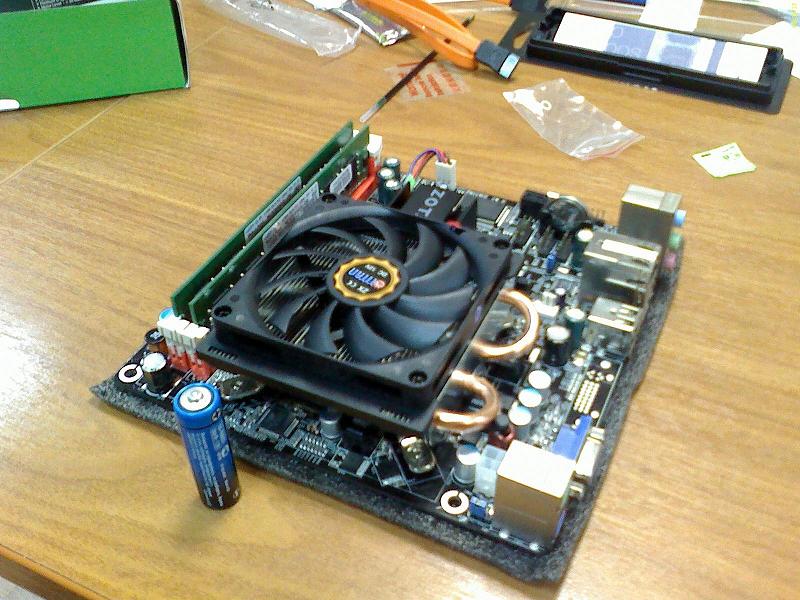

куплена мама проц кулер винт оперативка собираем дальше ....http://www.compcar.ru/forum/attachme...6&d=1221819069

Закончил работы по уменьшению корпуса в результате размеры 230*180*55 внутри мать ITX, M2-ATX, 2х ядерный интел, Wi-Fi и блютус оперативы 1гиг, бучный винт 200метров. Внутри все оч плотненько, фотки чуть позже.
Претендую на самые маленькие размеры системника в такой комплектации.

Эту мать человек засунул в корпус от 1 диновой магнитолы и еще прилепил ту да же во внутрь корпуса DVD привод. Заднюю стенку корпуса выкинул естественно так как мать иначе не лезла бы

а проц там какой?, а блок питания тож внутри корпуса? и винт?, если да то снимаю шляпу, а кто он - посмотреть проект хочется...

Проц Dual Core 2160 все внутри корпуса только мать торчит сзади и БП на приставках прикручен
Попрошу его сфоткать свой проект.

наконец то нафоткал свой системник, до финиша уже рукой подать)))
размеры 1-din только длиннее на 5 см,
склеенные швы пока не обработаны,
лампочки и кнопки пока не инсталированны.
Будет: клавиша отключения питания и провода АСС, кнопка перезагрузки, лампочка загрузки проца, питание с мамы и питание с блока питания, сзади будет висячий разъем подключения питания.

Получается такой же размерчик как и у него.
Только у него еще DVD привод воткнут.

системник готов и покрашен )))
следующий этап - установить в машину

Уж больно тонкие провода питания у этого произведения!А как же помехи?

подключал к зарядному устройству с амперметром, максимальный ток потребления 5,8 А а в среднем 3,5 А провода не греются, о каких помехах речь?
Кстати провода кторые идут от выключателя к белому разьему толще чем штатные провода идущие с блоком питания (а от фишки к прикуривателю это временная схема для подключения к домашнему источнику (блок питания от авто холодильника)

При инсталляции выяснилось мое упощение: при расчете установки забыл что провода и разьемы прибавляют 5см к габаритам системника, пришлось переделывать корпус и разворачивать мать на 90 градусов, укорачивать шлейф от блока питания к мат плате. в итоге вот что получилось:

далее место установки системника почти штатное для праворуких машин (вместо устройства чтения дисков с картами японской навигашки) на фото видно только горящий светодиод в верхнем бардачке

Зачетно !!!
А как насчет температуры внутри корпуса ?
такая плотная компоновка....

я на данный момент примерно то же самое пытаюсь соорудить .... но вот думаю не будет ли перегреваться ?

Если правильно распределить потоки проходящего по корпусу воздуха , то нет никаких перегревов, проверено временем. У меня комп в подлокотнике стоит и летом в +35 жару небыло никаких проблем.

воздух всасывается кулером проца и дальше проходя вдоль пластин радиатора проца далее в право и в лево проходит через всю мать и выходит через боковые отверстия, регулятор скорости кулера на zotac не работает (всегда держит максимальные обороты ) поэтому шумновато (в заведенной машине не слышно) но зато продувает весь системник.

___________________
легкавушки | wiki | про спорт

Для конкурса :)

Принято

Почему не отображаются фото?

markovod
Если не трудно скинь ссылку на твой монитор, а то не могу найти в интернете твою бодель.

Цитата:

---

Сообщение от Chip

Получается такой же размерчик как и у него.
Только у него еще DVD привод воткнут.

---

факты давай! панимаишъ...

Он его в авто воткнул и не сфоткал :(
Сказал как снимать будет сфоткает

ясно. а с картинками били глюки на компе.

Все работает в автомобиле глюков нету.

Цитата:

---

Сообщение от Igorj

markovod
Если не трудно скинь ссылку на твой монитор, а то не могу найти в интернете твою бодель.

---

http://carmonitor.ru/ru/8-c-30_32.html, мой монитор по центру Автомобильный VGA монитор LILLIPUT 889GL-NP/C/T с сенсорным экраном

Цитата:

---

Сообщение от support_rc

Зачетно !!!
А как насчет температуры внутри корпуса ?
такая плотная компоновка....

я на данный момент примерно то же самое пытаюсь соорудить .... но вот думаю не будет ли перегреваться ?

---

экспл показала что темп выше 40 не поднимается (по данным speed fan)
