Priora. Первая проба инсталяции CarPC

Вот принимайте, так сказать, в свои ряды. Автомобиль Lada Priora. Пока еще оборудование не инсталлировано в автомобиль (жду наступления теплых дней).

К реализации проекта приступил осенью 2008 г. Весь проект разбил на этапы, так мне легче и по финансам, и по времени.

В первую очередь, протянув в салон провода 6 квадратов. Вот как это было (думаю, данный процесс особо интересен владельцам «Приор»):
http://winner-103.users.photofile.ru.../122654282.jpg
Разобрал левую часть шумки моторного отсека: расширительный бачек просто отвел в сторону развернув, не отсоединяя шланги.
http://winner-103.users.photofile.ru.../122654280.jpg
Прямо под мотором стеклоочистителей обнаружил вот такую заглушку.
http://winner-103.users.photofile.ru.../122654277.jpg
В «соски» этой заглушки просто идеально просунулись мои провода. Резина немного в натяг обхватила изоляцию, получилось весьма герметично. При установке заглушки «соски» смотрят вверх, таким образом, влага тем более не попадает в салон.
Чтобы увидеть это отверстие из салона надо снять монтажный блок, открутив снизу один саморез и вывести его из направляющих. Провода отсоединять не надо – пусть так и висит на них.
http://winner-103.users.photofile.ru.../122654281.jpg
Можно и не отводить монтажный блок. До отверстия можно добраться из под педального узла – чуть выше и левее педали сцепления отвести немного в сторону шумку. Но так не совсем удобно потом ставить заглушку на место и протаскивать провода.
Теперь аккуратно по существующим трассам проложил в гофре. Красота получилась, если кто посмотрит, то даже не поймет, что это не заводская проводка.

Второй этап: покупка материнской платы Intel d945gclf2, ноутбучного винта Samsung 120GB, памяти 2GB.

Третий этап: покупка монитора. Проанализировав предложения российских продавцов, пришел к выводу заказать на eBay (продавец «tammy2918»). Монитор аналог XDXP070Z. Кстати, может быть, кто подскажет, для чего синий провод (в прилагаемой инструкции про него ничего нет). Как понимаю, может быть два варианта: для автовключения питания или автопереключения на AV-вход. Но как-то боязно «не зная брода лезть в воду».

Четвертый этап – блок питания. Опять eBay оказался вне конкуренции (продавец «Care-Mart»). БП аналог M2-ATX. Отличается количеством режимов (три джампера вместо четырех, соответственно своя прошивка).

Четвертый этап – корпус. Габарит корпуса 215*215*80 мм. В гараже давно лежал квадратный лист алюминия метр на метр. Толщина листа 3 мм. Болгаркой отпилил заготовки. Далее – ручная дрель, ручная ножовка по металлу, напильники и надфили. Все делалось дома практически «на коленке». Ведь на дворе уже была зима, а в холодном гараже возиться очень не хотелось.
http://winner-103.users.photofile.ru.../125581001.jpg
http://winner-103.users.photofile.ru.../125580998.jpg
http://http://winner-103.users.photo.../125580998.jpg
http://winner-103.users.photofile.ru.../125581000.jpg
Пятый этап: купил TV тюнер Gotview DVD3 PCI hybrid. Компактный тюнер с низко-профильным дизайном и аппаратным кодирование в MPEG-2. Когда проектировал корпус планировал именно этот тюнер, но немного промахнулся на толщину алюминиевого листа (на 3 мм), пришлось выпиливать в верхней крышке паз. Кромка платы тюнера стоит точно заподлицо с крышкой.
http://winner-103.users.photofile.ru.../125581003.jpg
http://winner-103.users.photofile.ru.../125581004.jpg
На CarMonitor.ru купил USB GPS- ресивер SkyTraq. Действительно ловит спутники получше чем мой «старый» Bluetooth Sirf Star III.
Нашел и купил компактную клавиатуру (USB). Прикольная клава – не большая, не маленькая (270*130 мм). 102 клавиши, ноутбучная раскладка.
Почтой закал Мастеркитовские блоки: усилитель 4*77 Вт и K-Line COM. Сейчас жду доставку.
http://winner-103.users.photofile.ru.../125580996.jpg
http://winner-103.users.photofile.ru.../125581005.jpg
В планах покупка двух камер: парковочной и передней. Передняя для видеорегистрации. В принципе в основном для этого мне и нужен тюнер с аппаратным кодированием.

Системный блок пока планирую разместить под водительским сидением. Есть место под торпедо, но пока в режиме тестирования поживет под сидением. Монитор встанет в штатный двухдиновый отсек (там сейчас магнитола 1DIN и маленькая полочка)

Пока вот так.

Есть несколько вопросов к старожилам:
1) Про синий провод на мониторе - для чего он нужен у этого монитора?
2) Может кто имел опыт деинсталляции GpsGate? Проворонил срок триала. Теперь просит ключ. Сношу его, реестр вручную чищу и утилитами автоматически, в Documents and Settings удаляю его папки, поиском прохожу и удаляю еще несколько файлов. Затем заново пробую «правильно» инсталлировать, а он зараза опять просит ключ. Несколько попыток безуспешных

насколько я помню, он пишет какой-то в ветвь реестра internet explorer

Гдето видел на форуме пролеченый GPS Gate

у меня хде то пролеченная валялась, если не найдёшь мыло скинь, вышлю.

Цитата:

---

Сообщение от Winner

Есть несколько вопросов к старожилам:
2) Может кто имел опыт деинсталляции GpsGate? Проворонил срок триала. Теперь просит ключ. Сношу его, реестр вручную чищу и утилитами автоматически, в Documents and Settings удаляю его папки, поиском прохожу и удаляю еще несколько файлов. Затем заново пробую «правильно» инсталлировать, а он зараза опять просит ключ. Несколько попыток безуспешных

---

попробуй так:
Пароль на скачку и на архив wardrive.int.ru

http://ifolder.ru/1456840

Внутри ключ и две версии проги для PC и для PocketPC.

если не заработает:
жмах по иконке в трэе , йонтер licence - и там вписываем ...
типа логин: Dany123@gmx.de
типа пароль: FRdLmYoqm9Gm4FHGM8UZYQivlAhVhv9c

но всёравно может не заработать ))) очень капризный он, тогда можно попробовать скачать
1.снести прогу
2.удалить папку franson
3.удалить из реестра все ветки про franson
4.перегрузится - на всякий
5.поставить прогу (новую)
6.ввести ключик
и может быть заработает

может получится...

На сайте даже темы есть: GPS Gate и Чем разделять GPS-порт

Цитата:

---

Сообщение от Chip

Гдето видел на форуме пролеченый GPS Gate

---

Там лекарства-то особо и не надо. Нужно при установке постивить 2015 год , и при первом запуске от этой даты прога запускает счётчик. Потом возвращаем время назад и пользуемся прогой до 2015 года.

Спасибо, Z@GR! Попробую.

aptm

Цитата:

---

На сайте даже темы есть: GPS Gate и Чем разделять GPS-порт

---

Смотрел эти темы и даже скачал оттуда нужный архив, но он у меня не разархивируется (пароль догадался какой) - выдает сообщение, о поврежденном архиве.

dragon

Цитата:

---

Там лекарства-то особо и не надо. Нужно при установке постивить 2015 год , и при первом запуске от этой даты прога запускает счётчик. Потом возвращаем время назад и пользуемся прогой до 2015 года.

---

Про это тоже знаю. Пробовал, но проблема остается - после деинсталляции где-то остается инфа о ранее установленном гейте с закончившемся сроком триала.

Цитата:

---

Сообщение от Winner

Спасибо, Z@GR! Попробую.

aptm

Смотрел эти темы и даже скачал оттуда нужный архив, но он у меня не разархивируется (пароль догадался какой) - выдает сообщение, о поврежденном архиве.

---

Только что проверил - все без ошибок.
(вводить надо: compcar.ru)

Цитата:

---

Сообщение от aptm

Только что проверил - все без ошибок.
(вводить надо: compcar.ru)

---

Спасибо, сейчас поновому скачаю.

Теперь все получилось, спасибо!

Цитата:

---

Сообщение от Winner

Про это тоже знаю. Пробовал, но проблема остается - после деинсталляции где-то остается инфа о ранее установленном гейте с закончившемся сроком триала.

---

кстати - мы с приятелем как-то выкорчОвывали следы этой проги из реестра с помощью утилитки системной - только к сожалению не помню какой именно:(
смысл её испотльзования в том, что она сама ищет все хвосты от проги и показывает оператору их ...
что даёт возможность ПОЛНОСТЬЮ вычестить её следы...

filemon вам в помощь при старте гейта - смотри куда полезет - и зашибай

Цитата:

---

Сообщение от ivan_at_uadm

filemon вам в помощь при старте гейта - смотри куда полезет - и зашибай

---

Спасибо, ценная инфа! Хотя, проблема с гейтом решена.
Остаются непонятки с синим проводом к монику.
Вчера начал пилить накладку консоли. Фото немного позже выложу.

Цитата:

---

Сообщение от Winner

Хотя, проблема с гейтом решена.

---

По моему хэлпу решилось? (просто чтобы знать на будущее для себя - работает-неработает)

Цитата:

---

Сообщение от Winner

Остаются непонятки с синим проводом к монику.

---

это может быть автоматическое переключение на камеру заднего вида, подключается к плюсу лампы заднего хода
но это догадка только. ТУТ человек тоже интересовался, что это у него за лишний провод торчит из моника, только он у него зелёный...

Цитата:

---

Сообщение от Z@GR

это может быть автоматическое переключение на камеру заднего вида, подключается к плюсу лампы заднего хода
но это догадка только.

---

Может, но может и АСС для управления внешними устройствами, по крайней мере цвет подходящий...

Цитата:

---

Сообщение от Z@GR

По моему хэлпу решилось? (просто чтобы знать на будущее для себя - работает-неработает)

---

Нет, по твоему не пробовал, хотя скачал. Получилось сразу с ключем от aptm.

Цитата:

---

aptm
Может, но может и АСС для управления внешними устройствами, по крайней мере цвет подходящий...

---

Эта мысль мне не пришла. Сегодня тестером проверю, может и правда на нем 12В при включении появляется.

Цитата:

---

aptm
Может, но может и АСС для управления внешними устройствами, по крайней мере цвет подходящий...

---

Измерил напряжение между синим и черным проводами – 0,1-0,2 В (все время плавает в этом диапазоне). Причем оно присутствует и при включенном и при выключенном мониторе. Версия с АСС для дополнительных устройств не подтвердилась. Подавать на этот синий провод 12 В пока не решаюсь – вдруг чего-нибудь спалю. Прозвонил его: контакт на другом конце шнура в разъеме есть, также есть контакт в ответной части разъема (идущего от монитора). Хотя и не хотелось, но, наверное, придется разбирать монитор, чтобы попытаться выяснить, куда на плату приходит этот синий провод.

Теперь про врезку монитора.
С самого начала решил устанавливать моник целиком, не разбирая его. И установить с возможностью монтажа/демонтажа, т.к. он закрывает собой проушины, которыми накладка консоли крепиться к торпедо. Т.е. накладка прикручивается своим штатным крепежом, затем в нее вставляется монитор.
http://winner-103.users.photofile.ru.../125737430.jpg
http://winner-103.users.photofile.ru.../125737438.jpg
http://winner-103.users.photofile.ru.../125737437.jpg
На фото все понятно, лишь поясню, что металлический уголок выполняет роль «подпятника» упираясь в заднюю стенку монитора. Прикручен этот уголок к пластмассовой полке с таким расчетом, что при вставленном мониторе немного изгибается эта самая полка (выполняет роль торсиона), и уголок с достаточным усилием прижимает монитор к внутренней рамке накладки консоли. Дополнительно в нижней полке (на которой стоит монитор) вырезал прямоугольное отверстие, в которое входит опорная площадка монитора, тем самым, фиксируя его. Высоту опорной площадки нарастил металлической планкой (для более надежной фиксации).
http://winner-103.users.photofile.ru.../125737439.jpg
http://winner-103.users.photofile.ru.../125737441.jpg
http://winner-103.users.photofile.ru.../125737432.jpg
Для предотвращения вертикального перемещения монитора приклею пористую резину необходимой толщины – на внутренней стороне консоли есть подходящий выступ.
Еще ставилась цель сохранить возможность «вернуть все назад», т.е. демонтировав монитор, я могу опять вернуть на место магнитолу. Это надо для плановых гарантийных ТО, ждать когда закончатся 3 года гарантии я не собираюсь.
Следующим этапом планирую сделать некое подобие декоративной съемной рамки.

помощники строителя CARPC )))

http://winner-103.users.photofile.ru.../125737430.jpg

Путину и Медведеву по душе твоя затея.

Разобрал монитор. Вот такая матрица:
http://winner-103.users.photofile.ru.../125817173.jpg
Прозвон синего провода привел меня к этому стабилизатору напряжения:
http://winner-103.users.photofile.ru.../125817174.jpg
Далее по дорожке к этой ноге микросхемы:
http://winner-103.users.photofile.ru.../125817175.jpg

Теперь уже мне было не страшно подавать 12В. Подал - и включился второй видеовход. Вот так в моем мониторе я обнаружил очень полезную функцию - автопереключение на камеру. Причем, замечу, нигде, ни в мануале, и на сайте продавца об этом ни слова! И на сайте Carmonitor.ru этот моник также представляется без автопереключения на парковочную камеру.

как я и говорил вышло в итоге ...

Пока железо не инсталлировал в автомобиль (чего-то холодно еще у нас в Волгограде), произвел очередную модернизацию системного блока.
1) Сделал фильтр по питанию на входе перед блоком питания. По схеме Chipа.

http://winner-103.users.photofile.ru.../126020460.jpg

2) Врезал в корпус не задействованные ранее четыре USB порта (подключены к разъемам на материнской плате).

http://winner-103.users.photofile.ru.../126020461.jpg

3) Установил в корпусе Мастеркитовский усилитель 4х77 Вт. Мощный алюминиевый корпус компа является радиатором для микросхемы усилителя (прикручивал через пластину слюды с термопастой). Звук на мой непритязательный слух весьма приличный. Помеха есть – еле слышимое жужжание (как мне кажется, наводку дает электродвигатель вентилятора охлаждения), причем не зависит от уровня громкости и услышать эту помеху можно только убрав громкость до нуля и поднеся ухо прямо вплотную к динамику. В общем, я пока доволен, хотя посмотрим, как зазвучит в машине. Входы усилителя подключал с разъема на материнской плате. Пока не разобрался с Realtek-овскими драйверами, чтобы задействовать все четыре канала. Сейчас звуковуха выдает стерео сигнал по второй линии.

http://winner-103.users.photofile.ru.../126020462.jpg

Все!!! Инсталлировал в машину. Фото немного позже. Счастлив как слон. Да еще свежая версия карты России для IGO8 теперь содержит и Волгоград - вообще чума!

Все работает пока здорово. Мастеркитовский усилок работает на пять баллов. При
включении компа "пук" в динамиках раздается если до этого было вырублено питание тумблером, а если питание не отрубать - при старте тишина. Из спящего режима загружается в Centrafuse за 35 сек.
Еще один большой и приятный сюрприз. Оказывается мой монитор еще помимо автоматического переключения на камеру заднего вида имеет и автоматическое включение при подаче питания. Ранее я его запитывал от адаптера 220В (шел с монитором в комплекте) через разъем питания на штатном проводе. Включался монитор тогда только с кнопки. В машине запитал от М2-АТХ, подключившись к красному (12В) и черному (земля). И вуаля - теперь моник сам включается при подаче ACC на комп.
Следующие этапы:
1) парковочная камера
2) подключение к K-line. Заказывал набор в Мастерките.
3) разобраться с подключением коммуникатора для обеспечения громкой связи.

Вопрос: я правильно понимаю, что Centrafuse 2.1 не работает с BlueSoleil 6.4.249.0 ? Ведь только начиная с этой версии BlueSoleil Dialer есть поддержка Windows Mobile 5.0/6.0.

Все провода (питание, USB, микрофон и даже запасной аудио-кабель для подключения к магнитоле JVC) заренее проложены, осталось только подключиться.

+1!
Основательно подготовил , потом поставил и ни каких проблем.
Обычно наоборот с налету ставят, потом разбирают машину по 10 раз после инсталляции.

Вот обещанные фото. Собственно выглядит все достаточно обыденно, ничего нигде не торчит и глаз не "мозолит". Провода не видны, все скрыто. Кнопка включения ACC на передней серебристой консоли справа вверху. В продаже были только штатные кнопки с пиктограммой обогрева заднего стекла. Теперь у меня их две, но ничего я то не запутаюсь, куда нажимать.
http://winner-103.users.photofile.ru.../126307000.jpg
http://winner-103.users.photofile.ru.../126307004.jpg
http://winner-103.users.photofile.ru.../126307005.jpg
http://winner-103.users.photofile.ru.../126307002.jpg
http://winner-103.users.photofile.ru.../126307003.jpg

Вот так.

Молодец!!!!
тока с монитором тебе надо что-то думать покультурнее
может просто типа вставки в штатную консоль поверх сделать, чтобы щель эту по периметру закрыть...

Цитата:

---

Сообщение от Z@GR

тока с монитором тебе надо что-то думать покультурнее
может просто типа вставки в штатную консоль поверх сделать, чтобы щель эту по периметру закрыть...

---

Совершенно ты прав. Пока первое что приходит в голову - найти две рамки от обычных автомагнитол 1DIN, распилить и аккуратно склеить. В моем случае мне нужно изготовить U-образную рамку. Эту рамку думаю приклеить на тонкий двусторонний скотч.

Цитата:

---

Сообщение от Winner

Совершенно ты прав. Пока первое что приходит в голову - найти две рамки от обычных автомагнитол 1DIN, распилить и аккуратно склеить. В моем случае мне нужно изготовить U-образную рамку. Эту рамку думаю приклеить на тонкий двусторонний скотч.

---

Попробуй сходить в фотомагазин и купить подходящую рамку рублей за 200. Их и красить и пилить не жалко. Я щас в процессе. 5 или 6-й дубль рамки монитора.

Цитата:

---

Сообщение от Winner

...Эту рамку думаю приклеить на тонкий двусторонний скотч.

---

IMHO как основное крепление не вариант, летом клей "течет", зимой замерзает, результат один - отваливается :(

Цитата:

---

Сообщение от aptm

IMHO как основное крепление не вариант, летом клей "течет", зимой замерзает, результат один - отваливается :(

---

эээээ - если 3М серый с красной основой и всё хорошо обезжирить- то всё будет хорошо.
У меня на нём на лачетти приклеены ветровики - надо было снять - еле отодрал ваще.

Botyfalf:

Цитата:

---

Попробуй сходить в фотомагазин и купить подходящую рамку рублей за 200. Их и красить и пилить не жалко. Я щас в процессе. 5 или 6-й дубль рамки монитора.

---

Итого 6*200=1200 руб. ИМХО совсем не бюджетно:)

Цитата:

---

Сообщение от Winner

Botyfalf:
Итого 6*200=1200 руб. ИМХО совсем не бюджетно:)

---

да нет же, я ее в последнем дубле использовал :D

Прошло полгода с начала эксплуатации CarPC. Добавлено в систему несколько опций:
1) Подключена TV-антенна. Качество приема аналогового сигнала оставляет желать лучшего. Местами некоторые каналы еще можно смотреть, но в основном… Будем ждать DVB-T - цифрового эфирного телевидения. Вот, только, сколько осталось ждать не ясно.
Хотя конечно мою антенну нужно выкинуть в помойку. Пока еще не нашел качественное изделие.

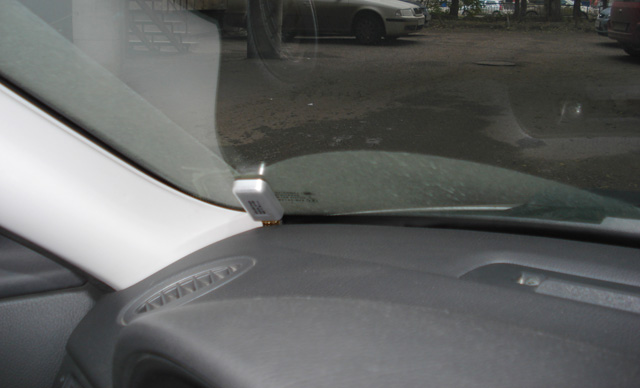

2) Наконец-то нашел место для USB GPS- ресивер SkyTraq. Теперь работает стабильно. Вообще-то он и раньше стабильно работал, когда лежал на полочке между передними сидениями, пока не был подключен Bluetooth.
Вложение 6629

3) Подключен телефон к Centrafuse. В целом, доволен качеством связи. Собеседника всегда слышу отлично. Меня слышат без задержек и эха. Иногда собеседник говорит, что я «заикаюсь» - единственный недостаток. Может быть кто знает как этот «косяк» убрать? Centrafuse-2.1.1331 лицензионная, Bluesoleil_6.4.261 соответственно также лицензионный. Телефон – коммуникатор HTC 3400 на WM 5.0. Микрофон - самый простой Genius на прищепке (100 руб.)

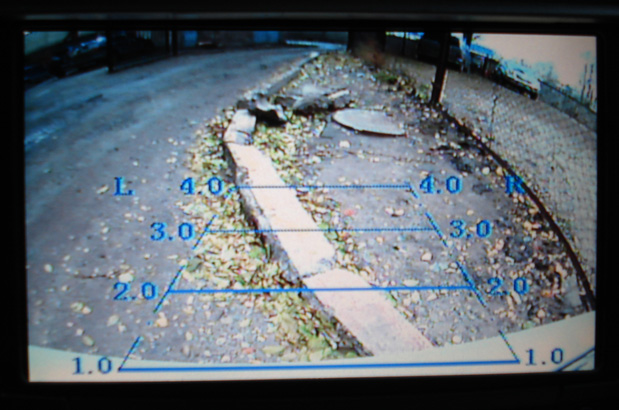

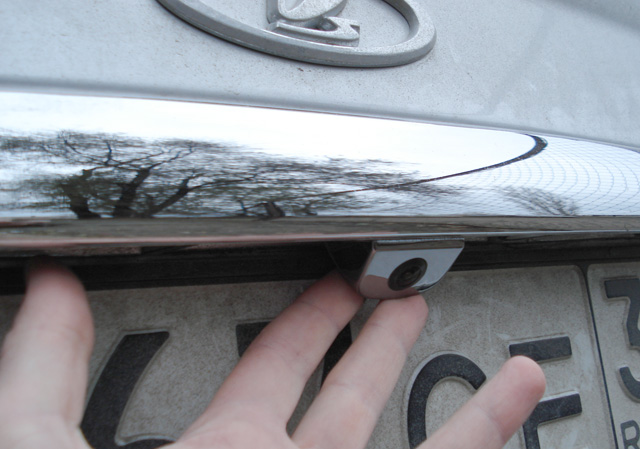

4) Установлена парковочная камера. Разрешение: 420 линий, сенсор OV7950, парковочные линии (разметка), зеркальное изображение, хромированный металлический корпус, система: NTSC/PAL, количество пикселей: 656*492, минимальное освещение 0.2 LUX, видимый угол: 170 градусов, рабочая температура: -40+65 градусов, рабочее напряжение: 9~15V DC. Доволен. На фото видна задняя кромка бампера. Плоский объект, лежащий на земле становится виден на расстоянии 15 см от ветикальной плоскости задней кромки бампера. Соответственно чем объект выше, тем еще ближе к нему можно подъехать. Ночью при свете фонарей заднего хода все видно отлично (фото пока нет).
Вложение 6630 Вложение 6631

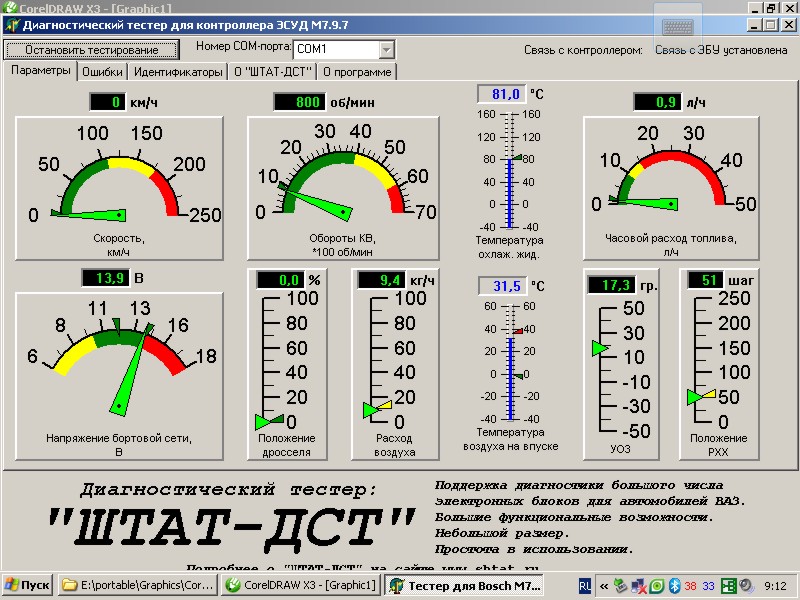

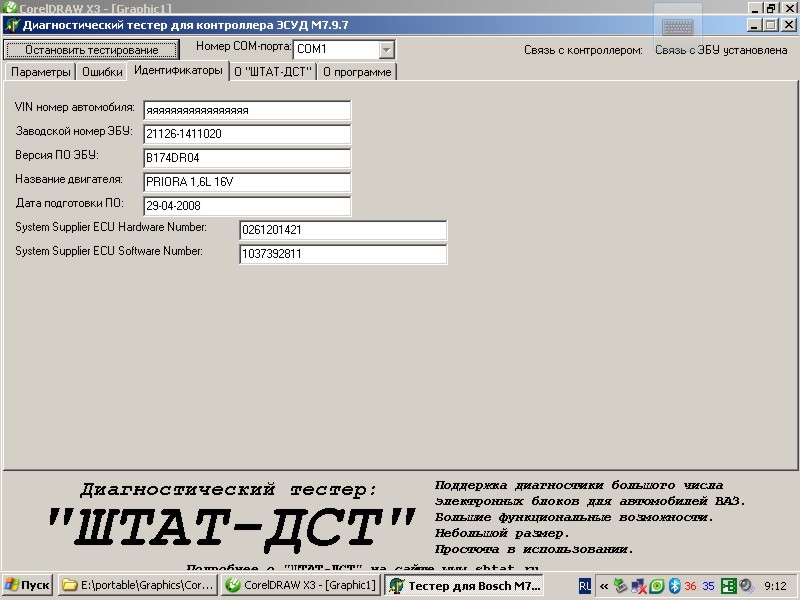

5) Подключен com-порту K-line адаптер.
Вложение 6632 Вложение 6633

Что за камера,где брал?

Цитата:

---

Сообщение от Fedorych

Что за камера,где брал?

---

В Pleerfox-се _http://************/product_info.php/cPath/32/products_id/419

Цитата:

---

Сообщение от Winner

Разобрал монитор. Вот такая матрица:
Прозвон синего провода привел меня к этому стабилизатору напряжения:
Далее по дорожке к этой ноге микросхемы:

Теперь уже мне было не страшно подавать 12В. Подал - и включился второй видеовход. Вот так в моем мониторе я обнаружил очень полезную функцию - автопереключение на камеру. Причем, замечу, нигде, ни в мануале, и на сайте продавца об этом ни слова! И на сайте Carmonitor.ru этот моник также представляется без автопереключения на парковочную камеру.

---

А у меня огромный вопрос есть по этому поводу :)
Мне интересно насколько внутренняя нужная часть монитора меньше чем корпус? Хочу купить 8" (у тебя я так понимаю 7"), активная область экрана намного меньше внешних габаритов. Остались какие то общие фотки разобранного монитора?

А можно сходить купить вторую такуюже рамку сделать в ней грамотную инсталяцию моника а старую ставить перед ТО. ИМХО

Цитата:

---

Сообщение от AndreyAv

А у меня огромный вопрос есть по этому поводу :)
Мне интересно насколько внутренняя нужная часть монитора меньше чем корпус? Хочу купить 8" (у тебя я так понимаю 7"), активная область экрана намного меньше внешних габаритов. Остались какие то общие фотки разобранного монитора?

---

Посмотрел, таких фоток нет. Сейчас уже не помню сколько там свободного места внутри корпуса. Скорее всего 8" матрица встанет в проем, но тут уже точно не обойдешся без оригинального крепления и работ с шпаклевкой и покраской.

Доброго времени суток возник вопрос как закреплена серебристая часть в которую вставлен монитор, ведь там болты то под монитором

здравствуйте Winner
5) Подключен com-порту K-line адаптер.
Вопрос, а что это за диагностическая программа?
