Land Cruiser 120 Prado 2007 первый проект, нужны советы

Добрый день, точнее вечер!!!
Хочу посоветоваться с опытными людьми по поводу проекта который я затеваю.
Долго читал различные форумы, начинал от идеи двудинового аппарата + carPC, но просветившись принял решение делать полноценный автомобильный комп с выводом сигнала на 8 дюймой тачдисплей.
Теперь переходим к конкретике.

Автомобиль: Land Cruiser 120 Prado 2007

Задачи:
мульти-медиа
блютуз
камера заднего вида
дополнительная камера заднего вида, устанавливаемая в салоне
видеорегистрация с камеры смотрящей вперёд
вывод изображения с этих трёх камер одновременно
навигация
работа с OziExplorer
установка и подключение кнопок управления с руля
интернет
офисные приложения
Подключение ЕЛМ 327.

Железо, которое я подобрал под эти задачи:
проц Celeron DualCore E1400 2.00Ghz 512Кb box
материнка ASUS P5KPL-CM mATX
DIMM 1024Mb DDR2 PC2-6400 Kingston
HDD Mobile 320GB Seagate 5400об/мин, 16МБ кеш, SATAII-300, 2.5 дюйма
AVerTV HYBRID + FM с Д/У TV, FM-radio???
доп. видеокарта на 4 видеокамеры (сорри нет модели, консультировали люди, занимающиеся видеонаблюдением, модель не назвали)
SC Creative SB X-Fi Xtreme Audio (SB0790)
блок питания М4-АТХ 230W
корпус - сами будем пилять
монитор тач Lilliput GL 859-80NP/C/T 8" 800х600
Внешний DVD c щелевой загрузкой
камеры 3 шт Tiger либо Chellenger 3 шт
GPS Globalsat BU-353
блютуз
GPRS модем
кнопки управления с руля + клава или джойстик 2 шт (так как в родной комплектации нет, то купим как запчасть и будем имплантировать)
USB тачпад будем вживлять в подлокотник и беспроводная Клава
ЕЛМ 327

В подборе железа исходил из того, чтобы железо было качественное и ресурсы немного превышали те задачи, которые будут ставиться.
Дисплей будем имплантировать на место где сейчас стоит китайская голова, корпус будем пилить сами и устанавливать его под седушкой (размер 30х30х15).
Ещё будем делать немного звук:
Усилитель ArtSound JAB 60.4
Фронт AudioArt Revolt s650
Тыл AudioArt SX65
Сабвуфер ещё не подобрали, но будем ставить малообъёмный + будем корпус к нему лупить

На данній момент практически всё оборудование зщакуплено, нет толтко ЕЛМ 327 и блок питания с америки едет. Планируем сегодня-завтра подключать на колене комп, а с понедельника машина уже в работу приезжает.
Конкртный вопрос по AVerTV HYBRID + FM с Д/У TV, FM-radio: удасться ли его прикрутить к центтрифуге.

Вот такой вот проектик хотим сделать.
Очень интересны замечания советы и просто мнения опытных людей.

ЗЫ Не бейте если что не так написал. Я не техник, я руководитель. Проект коммерческий.

К версии 2.1 нет рабочего плагина ТВ

Спасибо за совет. Какое в таком случае подбирать устройство? Что порекомендуешь?

ХЗ я уже давно темой ТВ тюнера не интеросовался.

Вот наконец-то и началось!!!
В субботу приехала машина в работу.

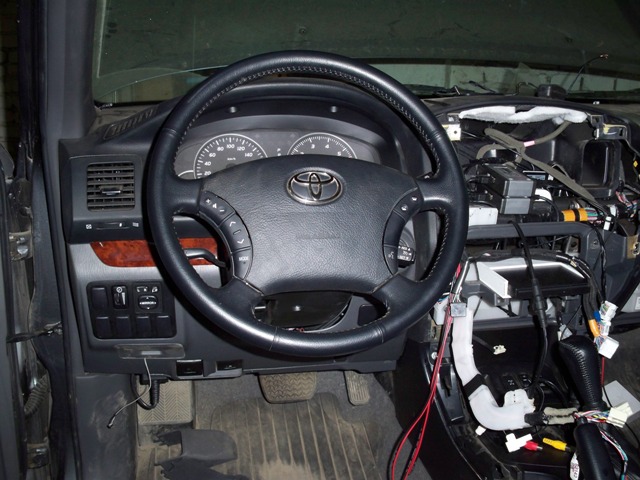

Вот фотка начала проекта:
Вложение 4187
Вот так вот мы начали переделывать оригинальную тоётовскую переходную рамку 2-дин
Вложение 4188
При переделке рамки будем делать кнопки перед экраном, как на GX470-м

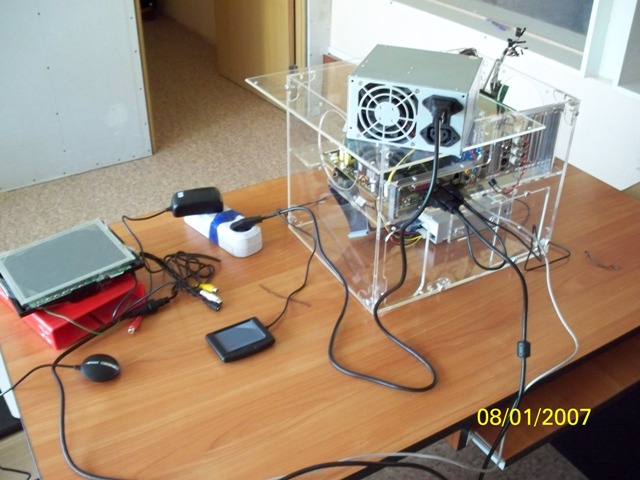

Вот так вот выглядит сейчас на столе сам комп:
Вложение 4189
Нижняя часть корпуса будет обрезаться, кроме того ещё часть справа (сантиметров 5) отрежеться, чтобы впихнуть его под переднюю пасажирскую седушку.

А что предполагается делать дальше с этим "носком" на рамке?

Первый наш проект движется не так быстро как хотелось бы. За это время уже успели тестово попробовать почти всё что должно стоять на компе, кроме кнопок управления с руля (вторая половина их прийдёт только завтра). На данный момент поняли, что взяли не ту плату, для 4-х камер и уже поменяли её, теперь всё работает. По радио авер медиа не захотела корректно работать, потому закали ЛАРТ, ждём его в понедельник. Кроме того ОБД 2 ещё не подключали. Остальное (мульти-медиа, блютуз, навигация, камера заднего вида) вроде работает корректно. В понедельник начнём всё инсталлировать в машину и по ходу дела поправлять программные баги.
По звуку уже установили компоненты, зашумили двери и часть багажника, так что всё уже готово.
Немного фоток.
Вот в каком состоянии машина сейчас:
Вложение 4383

Рамочка состоянием на два дня назад, сейчас она уже шпаклюется и в понедельник пойдёт в покраску.
Вложение 4382

Вот такой у нас вышел корпус для саба kicker cvt65:
Вложение 4380
Вложение 4381

Корпус порезали лазером и вот что получилось:
Вложение 4379

Пришли кнопки только на леву часть руля, теперь ждём на правую и будем резать.
Вложение 4378

Такой вопрос: мы планируем вывести 5-6 кнопок на заглушки. Исходя из опыта пользования, какие кнопки туда функционально выводить?

Ну что, наконец-то проект переходит в завершающую стадию. Оборудование уже в машине, всё понемногу настраивается и тестится. Радует, что пока нет наводок. Одна из основных проблем – это то что ЕЛМ 327 пока почему-то не хочет работать в центрефуге, хотя на совте, который шёл с ним работает нормутельно.
Радио пока машина стоит работает прилично, посмотрим, что будет, когда поедем:) ТВ пока не радует качеством картинки, но повоюем ещё.
Вот немного фотографий:
Это камера спереди так установлена. От неё выведен сигнал на комп и кроме того она работает как видео-регистратор:
Вложение 4497
Это просто камера заднего вида. Сигнал от неё идет как напрямую в монитор, так и на комп, чтобы можно было смотреть одновременно с остальными.
Вложение 4495
Это дополнительная камера заднего вида, установленная в салоне.
Вложение 4496

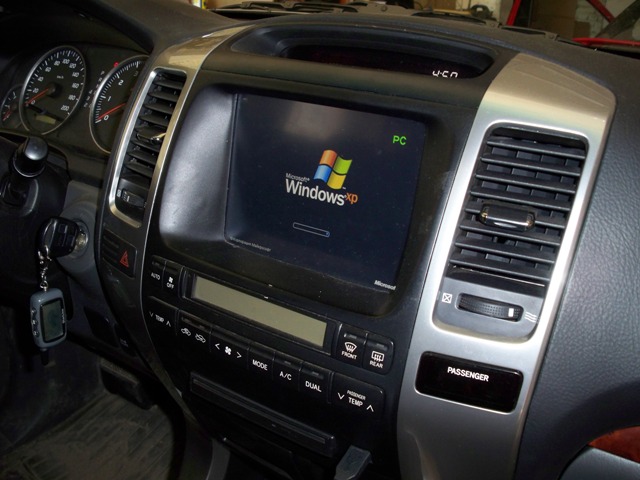

Так сейчас выглядит салон:
Вложение 4498
Вот так установили в родное место саб. Тогда закроется картой и родной сеточкой, купленной на шроте будет вообще красотища.
Вложение 4494

Интересное крепление камеры, сам сделал или есть уже готовые?

http://compcar.ru/forum/attachment.p...7&d=1243423569

Крепление сами сделали. Та еще и сама камера прикольная. Она вообще не для авто, зато качество прикольное, теперь будем их и в других инсталяциях использовать.

Понемногу первый этап проета подходит к концу. Уже вчистовую протянули всю проводку и сегодня надеюсь закончим с установкой железа. Завтра планируется финальная настройка программного обеспечения. После чего клиент от нас уедет, чтобы поездить и посмотреть, как всё работает и высказать после этого свои замечания и предложения.
Выложу ещё немного фото.

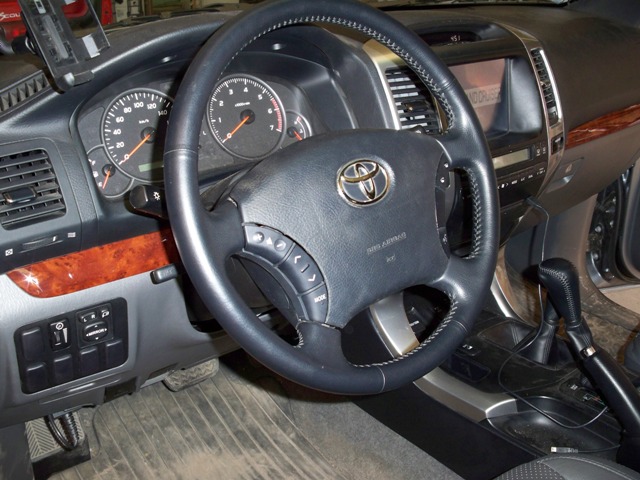

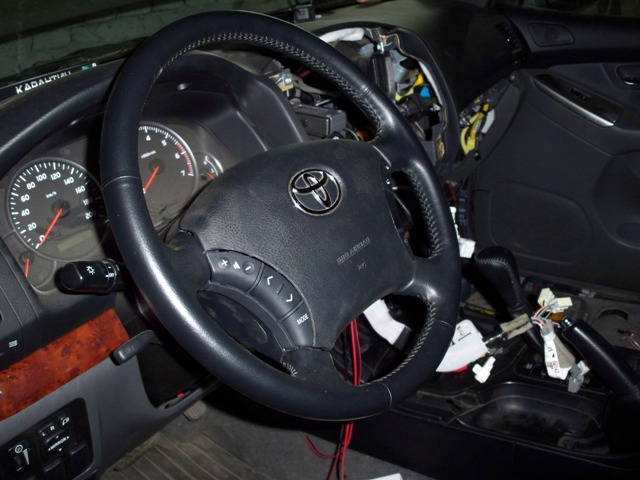

Вот так вот мы установили кнопки на руль, и пусть теперь кто-то скажет, что это не родное:)
Вложение 4557
Вложение 4558

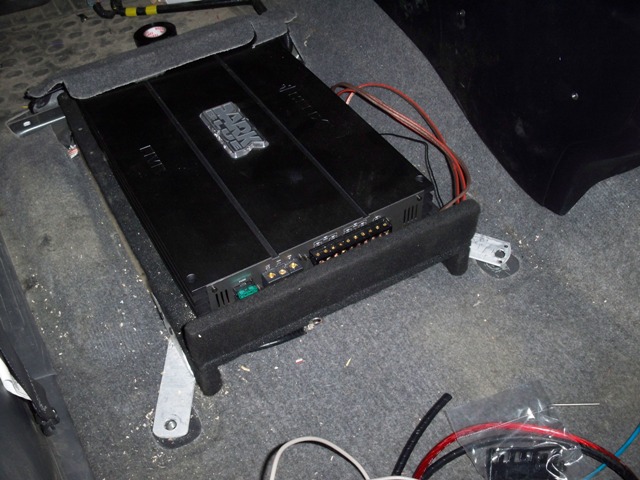

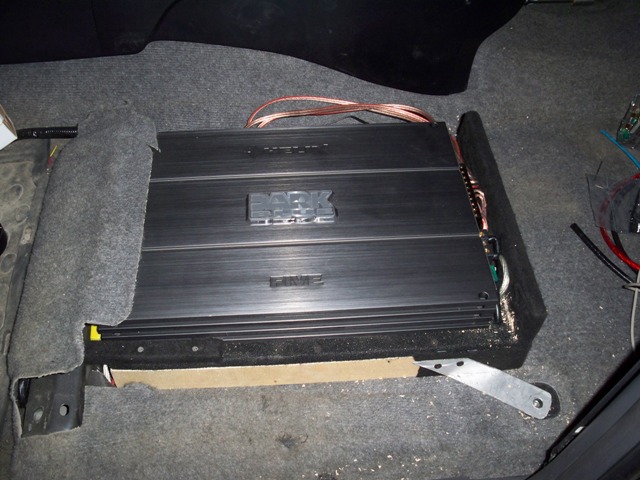

Усилитель кстати тоже пришлось ставить не тот что планировалось. Установили Helix DB5 Усилитель пришлось поднимать на проставки, чтобы воздуханы работали нормально.
Вложение 4560
Вложение 4561

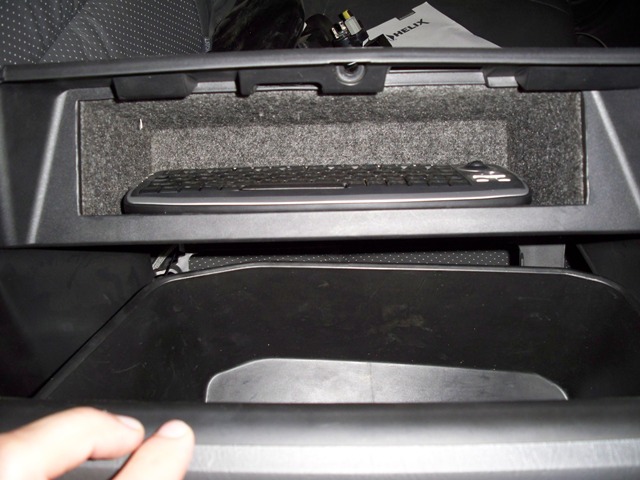

На месте штатного CD чейнджера сделали полочку для клавиатуры, туда ещё подсветочку поставим, чтобы удобно было.
Вложение 4556

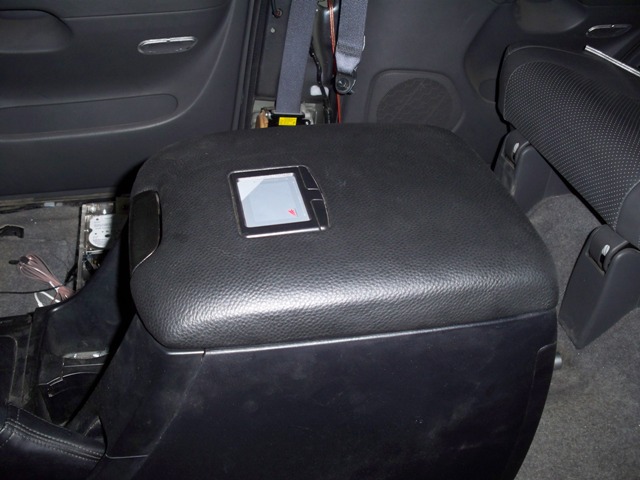

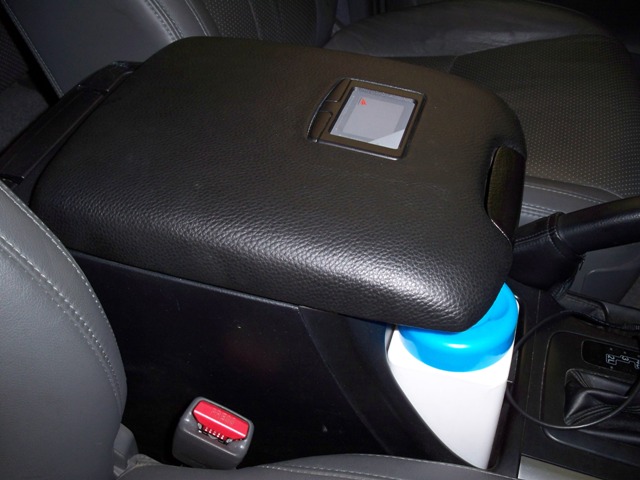

Вот так в подлокотник установили тачпад:
Вложение 4559

Вчера завершили сборку машины. Всю ночь мой партнёр парился и настраивал ПО, но пока вылазит много багов. Хотелось бы услышать мнения экспертов.
1.Звук идёт с прерываниями. проверили всё железо, все контакты, но ничего не обнаружили (хотя и так понятно, что это програмная ошибка, но всё-таки хотели исклбчить и фактор железа), пришли к выводу, что проблема програмная, но танцы с бубном не помогли:( Думаем переставлять систему полностью.
2.Переодически при переключении из программы в программу пропадает звук, что лечиться нажатием кнопки mute, но это не есть правильный выход
3.При выходе из спящего режима комп тупо виснет.
Буду признателен если поможете советом.

Цитата:

---

Сообщение от NGeorge

1.Звук идёт с прерываниями. проверили всё железо, все контакты, но ничего не обнаружили (хотя и так понятно, что это програмная ошибка, но всё-таки хотели исклбчить и фактор железа), пришли к выводу, что проблема програмная, но танцы с бубном не помогли:( Думаем переставлять систему полностью.

---

Была похожая проблема на настольном компьютере, встроенный Realtek AC97. После полной переустановки системы все повторялось. Вылечилось отключением то ли линейного входа, то ли микрофона (галочка "выкл" в настройках). С тех по отключаю оба чтобы не мешались :)

Цитата:

---

Сообщение от NGeorge

Вчера завершили сборку машины. Всю ночь мой партнёр парился и настраивал ПО, но пока вылазит много багов. Хотелось бы услышать мнения экспертов.
1.Звук идёт с прерываниями. проверили всё железо, все контакты, но ничего не обнаружили (хотя и так понятно, что это програмная ошибка, но всё-таки хотели исклбчить и фактор железа), пришли к выводу, что проблема програмная, но танцы с бубном не помогли:( Думаем переставлять систему полностью.
2.Переодически при переключении из программы в программу пропадает звук, что лечиться нажатием кнопки mute, но это не есть правильный выход
3.При выходе из спящего режима комп тупо виснет.
Буду признателен если поможете советом.

---

Насчет звука тебе можно попробовать обновить дрова на более новые или поставить другую версию.

Косяк звука у тебя также повторяется и при переключение из проги в прогу это дрова скорее всего.А может и железо звук на маме может быть косячит.

Если комп виснет при выходе из спячки это конфликт софта с железом.Просто винда не может зацепить все устройства и вернуть их в тот момент до сна.Если у тебя и до сих пор после переустановки системы остался данный глюк то я бы на твоем месте занялся тестом железа и выявленим косячного.А то человеку отдадите машину он покатается а потом будет высказывать все свои недовольства и тд.

спасибо за советы!!!
Первую проблему побороли, путём перестановки системы. Теперь по немногу подключаем остальные девайсы и смотрим, чтобы не былоо конфликтов.

афигеть, еще туалет и кухню сделать д жить переехать

Вот и подходит к концу первый этап нашего первого проекта автомобильного компьютера!!!
Компоненты:
Car PC
Системный блок:
-Celeron DualCore E1400 2.00Ghz 512Кb box,
-MB ASUS P5KPL-СM s775 mATX,
-DIMM 1024Mb DDR2 PC2-6400 Kingston,
-HDD Mobile 320GB Seagate 5400об/мин, 16МБ кеш, SATAII-300, 2.5 дюйма,
-AVerTV HYBRID + FM с Д/У TV,
-плата видеонаблюдения AVerMedia 4EyesPro,
-SC Creative SB X-Fi Xtreme Audio (SB0790)
-блок питания М4-АТХ 230W
Монитор тач Liliput GL 859-80NP/C/T 8" 800х600
Внешний DVD slim нойтбучный
Радио LART
Видеокамеры 3 шт
Garmin GPS USB 18
Блютуз
GPRS модем
Картография Garmin City Navigator + карта дорог Украины
ELM 327
Тачпад Easy Cat 2 Button
WiFi
Аудио-система
Усилитель helix db five
Фронт AudioArt Revolt s650
Тыл AudioArt SX65
Сабвуфер kicker cvt65

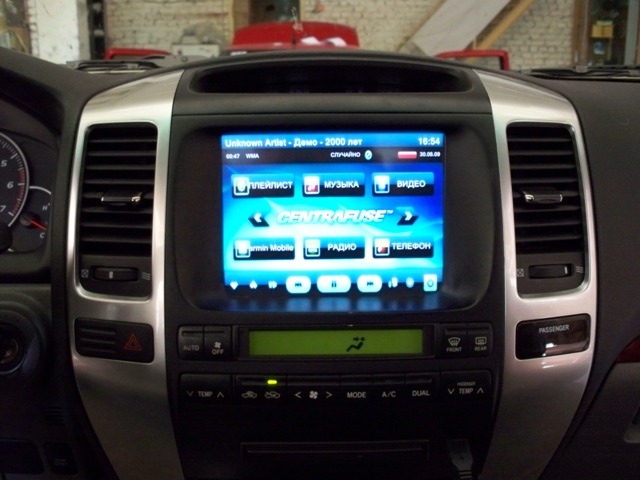

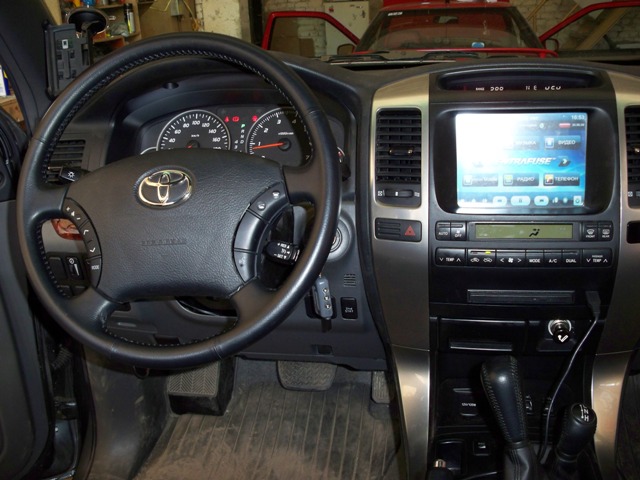

Системный блок установлен под передней пассажирской сидушкой (сорри забыл сделать фото), под водительской установлен усел. Переделана родная тоётовская рамка двухдиновая, для адаптации лилипута. За монитором установлено два хаба куда подсоединены практически все юсб устройства.
Вложение 4917
Вложение 4918
Вложение 4919
Питание подключено таким образом, чтобы через полчаса после выключения зажигания комп выключается.
На основе вышеуказанных компонентов построена ауди-ситема, зашумлены двери и часть багажника, кроме того планируется дополнительно подключение центрального канала.
Закуплены отдельно штатные кнопки управления с руля и подключены через контроллер клавиатуры. Кнопки были вставлены в штатные места, единственное, что пришлось подрезать немного руль.
Вложение 4922
Управление компьютером осуществляется:
• Тачскрином
• Беспроводной клавиатурой
• USB тачпадом
Вложение 4916
Вложение 4921

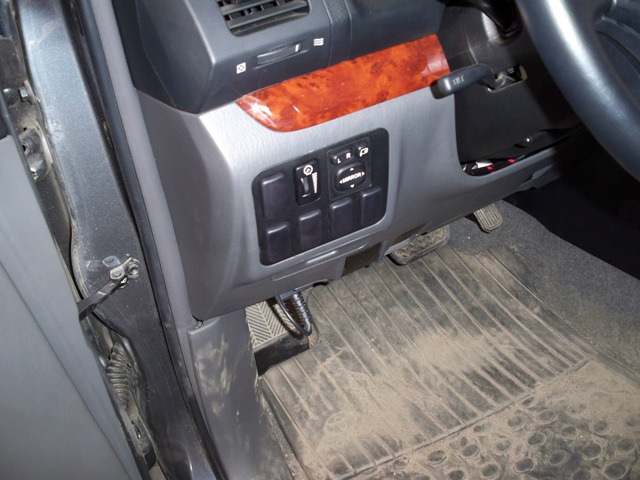

Дополнительно подключены к родным кнопкам команды Esc, Reser, Power
Вложение 4920
Установленная оболочка Центрифуга
Функциональные возможности:
Мультимедиа
Навигация (Garmin, Ozi)
Блютуз
Работа с данными по ОБД 2
Интернет
Камера заднего вида
Видерегистрация
Вывод изображения одновременно с трёх камер
Офисные приложения

Что самое интересное, больше всего боялись некачественного приёма радио и наводок, с первым проблем вообще нет, подключили к родной антенне и работает очень даже прилично. По звуку наводок нет, есть немного на мониторе, но это за вторым заездом исправим.

К компу подключены три камеры: задняя, передняя и ещё одна задняя, установлення в салоне, при помощи родного ПО есть возможность как смотреть их одновременно, так и по очереди, кроме того, как я уже писал передняя камера пишет, а задняя верхняя выведена напрямую в центрифугу и включается нажатием одной клавиши.
Все родные кнопки на руле работают по своему назначению, только кнопку MODE прикрутить не можем, были бы рады если бы кто-то подсказал.

Рамку будем переделывать, потому что экран всё-таки бликует, потому будем ставить его глубже, чтобы был козырёк.


Сейчас начинаем второй этап:

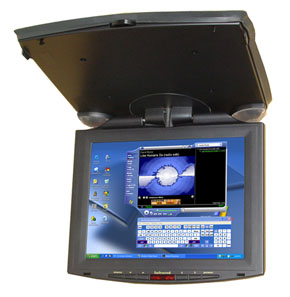

Подключение заднего монитора, для этого закуплен следующий монитор:
XENARC 1210TR
http://xenarc.com/product/1210tr.html
Вложение 4915
А также вот такой видеоадаптер
http://carmonitor.ru/ru/carmonitorvgausb-p-91.html

Возникла проблемка с монитором Liliput GL 859-80: припереключении на заднюю передачу камера включаеться реально через секунд 30 и наоброт так же долго. Кто-то сталкивался с подобной ситуацией?

Сейчас заканчиваем вторую часть проекта. Чуть позже выложу отчёт.

Цитата:

---

Сообщение от NGeorge

Конкртный вопрос по AVerTV HYBRID + FM с Д/У TV, FM-radio: удасться ли его прикрутить к центтрифуге.

---

Плагин здесь.
