Подключение звука CarPC к магнитолам ALPINE

Подключение звука CarPC к магнитолам ALPINE

Для подключения звука автомобильных компьютеров к автомобильным магнитолам обычно используют кабель Тюльпан(RCA)-Миниджек 3,5мм.Но владельцам магнитол ALPINE просто так напрямую подключить не удасться.Так как AUX вход магнитол ALPINE бывает двух видов это либо Ai-NET либо Full Speed.

Для этого нужны мпециальные переходники с ALPINE зарзьемов на обчный RCA или мини джек.

Для удобства определения какой переходник Вам нужен нужно знать:
Что у Вас за магнитола и какой у нее разьем Ai-NET либо Full Speed.
За этим можно обратиться в руководство пользователя магнитолы и обычно пишут на них.
Проще всего определить по названию модели
Если у Вас в названии модели стоит Alpine CDA-9886R-буква А означает что у Вас разьем Ai-NET .
Если стоит CDE-9880R-буква E означает что у Вас разьем Full Speed.

Допустим определились какой у Вас разьем.
Если разьем Ai-NET то Вам необходим переходник Alpine KCA-121B

http://compcar.ru/forum/attachment.p...1&d=1241902145

На одном конце разьем Ai-NET на другом тюльпаны RCA.Таким образом подключив даный переходник вы получите вход тюльпаны и можете подключить свой CarPC кабелем тюльпан(RCA)-мини джек 3,5мм.

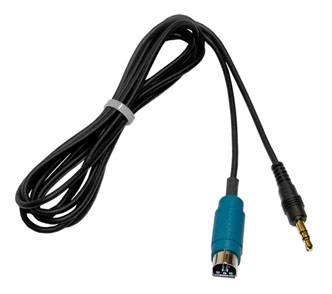

Если У вас разьем Full Speed то Вам понадобится переходник Alpine KCE-236B

http://compcar.ru/forum/attachment.p...1&d=1241902148

На одном конце переходника разьем под шину Full Speed,на другом мини джек 3,5 мм. Таким образом вы сможете подключить переходник к магнилоле а другой конец в разьем звуковой карты вашего CarPC.

ещё есть серия ресиверов линейки CDM, с разьемом MiniBUS.

кстати есть оба шнурка и KCA-121B и для MiniBus (точную модель не помню)
Оба могут продаться.

а можно ли узнать распайку кабеля на переходнике Alpine KCE-236B Full Speed ?

У меня 9886 alpine, сначал думал купить KCE-236b, но отказался от этого. Сделал следующим образом:

Т.к. распиновку разъема FullSpeed не нашел, разобрал разъем для подключения iPod. Там 10 пинов. Нас интересуют только те, что слева (см. рисунок). Какой из них GND точно не помню, определите, отпишитесь.
Для подключения взял старый VGA разъем (папу), выдернул с него три пина, припаял к ним кабель и вставил в эти при пина iPod разъема.

Дабы избежать наводок и помех, в качестве кабеля лучше взять микрофонный кабель и припаять по балансному методу.

Тем самым мы экономим 1200 рублей на кабеле.

Распайки кабеля нет к сожалению,а сам кабель стоит в машине и возможности посмотреть нет,так как придеться кучу всего разбирать чтобы до него добраться.

а теперь еще и 237B шнурок появился, так как новый Алпайн идет с новыми разъемами Full speed

ребята подскажите пожалуйста, может кто знает распиновку кабеля Alpine KCA-121B, разъем под i-pod занят, а dvd подключить хочется.
аппарат Alpine ida-x100.

Что за ДВД? монитор какой? И что подключить звук?

интересно, аи-нет просто распаян как переходник или в нем еще потроха вроде микросхем есть? вобще по айнету звук с двд передается на голову, а видео не вмещается(отдельным кабелем идет), но еще и сервисный сигнал какой-то идет на управление...
подскажите распиновку Full speed или AI-NET переходников как в первом сообщении?
голова 9855R... Full speed кабель утерян прежним владельцем :(

все кабели есть в магазине)) но спаять самому всегда в 100 раз интереснее

http://www.mp3car.com/vbulletin/hard...iagrams-4.html

http://www.mp3car.com/vbulletin/imag...e96f073c01.png

Код:

---

KCE-422i pin        Corresponding iPod dock pin(s)
------------        ------------------------------
1                3    (Line-out, Right +)
2                21    (Accessory Indicator)
3                12    (Serial Tx)
4                4    (Line-out, Left +)
5                19,20 (FireWire +12VDC [in])
6                18    (+3.3VDC [out])
7                13    (Serial Rx)
8                2    (Line-out, Common GND)
9                11    (Serial GND)
10                16    (USB GND)
Jacket                29,30 (FireWire GND)

---

А вот распиновка разъема Ai-NET
Alpine KCA-121B :)

Привествую Всех!!!
У меня Alpine CDA-9886R+KTX-100EQ. подскажите как мне его соединить с компьютером для воспроизведения файлов с HDD на автомагнитоле.

Привет всем !!!
У меня Алпайн CDe-9870RE В майфуне нет выхода на USB!(А очень хочется) Есть выход под ай-под. Подскажите как самому скроить кабель подфлеху

Если интересно был код для управления магнитолой... ну многие кнопки можно было на руль завести или с компа щелкать...

здравствуйте, зарегистрировался на вашем форуме в надежде на вашу помощь, у меня стоит в машине Альпина ida-x305 так вот столкнулся с проблемой, надо подключить переносное устройство к ней, типа теле или проигрыватель типа телефона, так пользуюсь айподом, но иногда при долгих ожиданиях в машине хочется что то посмотреть, так вот как пусть звук на магнитолу, если не сложно помогите, разъясните...:confused:

Цитата:

---

Сообщение от санчес

здравствуйте, зарегистрировался на вашем форуме в надежде на вашу помощь, у меня стоит в машине Альпина ida-x305 так вот столкнулся с проблемой, надо подключить переносное устройство к ней, типа теле или проигрыватель типа телефона, так пользуюсь айподом, но иногда при долгих ожиданиях в машине хочется что то посмотреть, так вот как пусть звук на магнитолу, если не сложно помогите, разъясните...:confused:

---

FM-трансмиттер тебе в помощь ;)
Ну или попробовать эту штуку http://alpine.su/8_38_257_261
