Carputer в Nissan Qashqai

Вот еще однин вариант установки CarPC в Nissan Qashqai.
Данная инсталяция это переход клиента с Мирком 200 на CarPC.
Человек хотел установить за место Миркома 200 мирком 500.Но в итого уедет с Carputerом.

И так начнем.
Авто:Nissan Qashqai +2 (это типа один покупаеш а два в подарок :D)
Системниый блок: Minitank 1900
Монитор: HiInfo S070ID
Привод: внешний щелевой
GPS приемник: Global Sat 353
Усилитель: 4х канальный M-Dimension EL-A54


Софт:
Windows XP SP 2
Centrafuse 2.1 со всеми апдейтами
IGO 8
Garmin MPC с Дороги России 5,15 и ТОПО 6,03
GisRX
WinAmp и прочий прикладной софт.

Ну вот теперь переходим к инсталу:
Выкладываю отчет того что было сделанно за сегодняшний день.

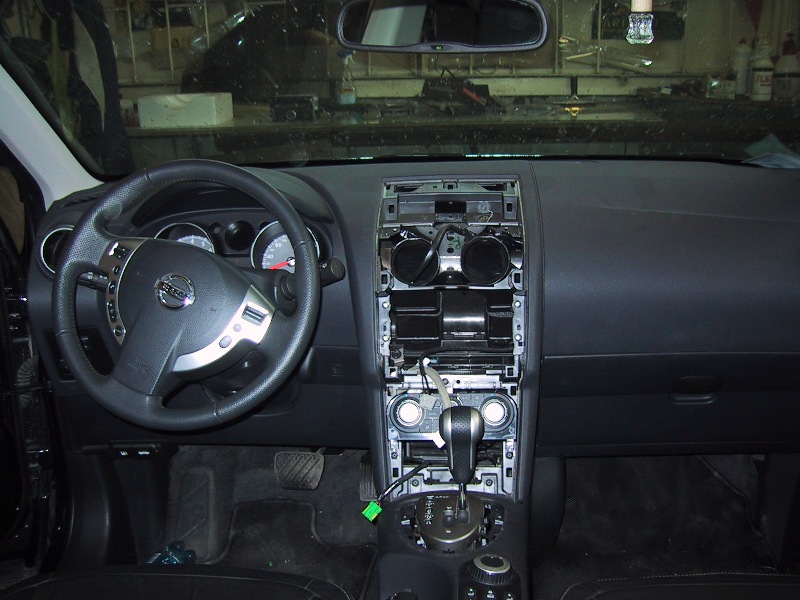

1) Была снята рамка центральной консоли и извлеченна родная магнитола.

http://www.compcar.ru/forum/attachme...1&d=1254327918

http://www.compcar.ru/forum/attachme...1&d=1254327971

2) Был разобран монитор.

http://www.compcar.ru/forum/attachme...1&d=1254328172

Для того чтобы он влез в штатное место 2DIN пришлось его немного кастрировать.Удалились кнопки а ИК приемник будет перенесен в другое место,для того чтобы сохранить управление с пульта.

http://www.compcar.ru/forum/attachme...1&d=1254328282

http://www.compcar.ru/forum/attachme...1&d=1254328308

Далее монитор был собран.

http://www.compcar.ru/forum/attachme...1&d=1254328616

Примерка

http://www.compcar.ru/forum/attachme...1&d=1254328657


И крепление к центральной консоли.

http://www.compcar.ru/forum/attachme...1&d=1254328726

ИК приемник будет подключен через разьем,чтобы при снятии консоли с монитором провод от приемника можно было легко отсоединить а при установке присоединить.

Место под установку системного блока было выбранно под пассажирским сиденьем.Там как раз есть углубление в которое идеально помещается системник.

http://www.compcar.ru/forum/attachme...1&d=1254328968

Для того чтобы его не запинали ногами и он там не болтался,была изготовленна подставка под него из фанеры и обтянута карпетом.

http://www.compcar.ru/forum/attachme...1&d=1254329076

http://www.compcar.ru/forum/attachme...1&d=1254329109

Усилитель 4х канальный M-Dimension EL-A54 будет жить под водительским сиденьем и обеспечивать работу на Фронт и Тыл.

http://www.compcar.ru/forum/attachme...1&d=1254329269

В качестве провода питания для усилителя и carputerа был взят кабель Stinger 4GA.

http://www.compcar.ru/forum/attachme...1&d=1254329354

Протянут он в штатное отверстие куда заходит вся праводка в авто.
Для удобства прокладки кабеля был снят воздухан.

http://www.compcar.ru/forum/attachme...1&d=1254329523

Как и пологается в подкапотном пространстве и в салоне он был уложен в броне гофру.

http://www.compcar.ru/forum/attachme...1&d=1254329430

В бордачек были протянуты USB удлинители и провода питания для USB Хаба.Все так же уложенно в гофру.

http://www.compcar.ru/forum/attachme...1&d=1254329713

Был установлен GPS приемник, он будет распологаться в центральной консоли под рамкой.

http://www.compcar.ru/forum/attachme...1&d=1254329797

Ну и установлен монитор и примерка всего этого дела в панели.

http://www.compcar.ru/forum/attachme...1&d=1254329953

Вот и все за сегодня.Завтра будет продолжение да и финиш проекта.Так как инсталл компа должен быть сделать в 2 дня.
Так что завтра обо всем отпишусь.

Ну вот наконец то до меня дошла флешка с фоика и я выкладываю оставшуюся часть проекта.

Вот так выглядит усилитель установленный под водительским сиденьем.
Который обеспечивает выход на "Фронт" и "Тыл". Все динамики остались штатными.

http://www.compcar.ru/forum/attachme...1&d=1254862795

В бордачке установленны USB хаб D-Link 4х портовый и привод с щелевой загрузкой, а так же кнопка перезагрузки на всякий случай.
Привод был разобран и прикручен верхней частью к потолку бордачка, аналогично установлен и хаб.

http://www.compcar.ru/forum/attachme...1&d=1254862950

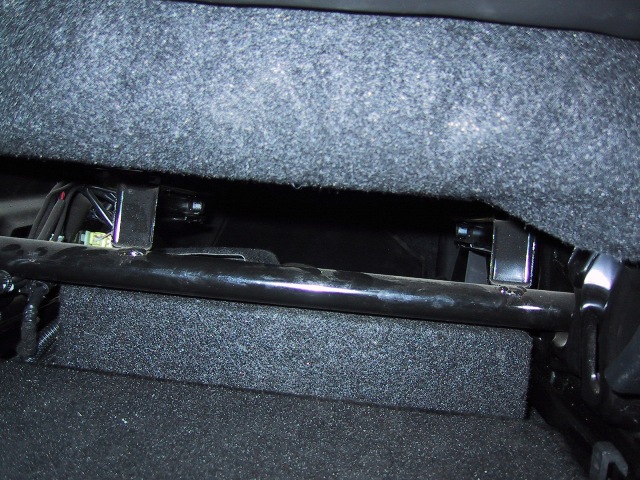

А вот так выглядит системный блок установленный под пассажирским сиденьем. Для него специально сделали подстаку с защитой чтобы задние пассажиры не испинали его и выглядило это все эстетично, и не торчали провода из под сиденья.

http://www.compcar.ru/forum/attachme...1&d=1254863190

DVD можно крепить используя обычные стяжки и двухстоний скотч, только все вместе , по отдельности использовать эти методы крепления нельзя.

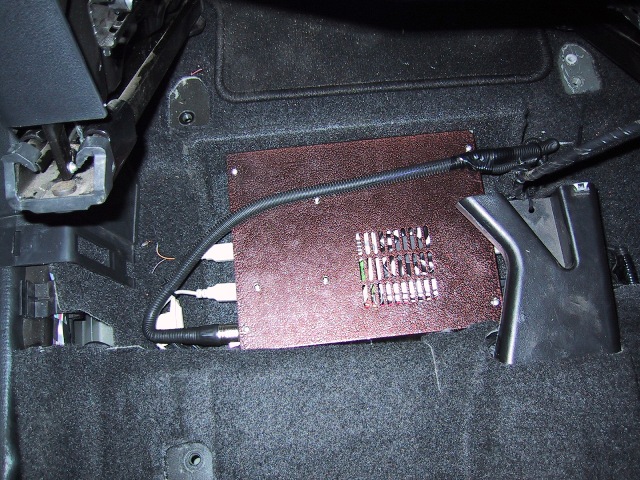

Ну а это вид системника сверху.Жгут проводов который на фото лежит поверх системника на самом деле спрятан и его не видно.Просто не отфоткал енто дело.

http://www.compcar.ru/forum/attachme...1&d=1254863308

Цитата:

---

Сообщение от Chip

DVD можно крепить используя обычные стяжки и двухстоний скотч, только все вместе , по отдельности использовать эти методы крепления нельзя.

---

Можно, но клиент кому мы ставли комп любит чтобы все было крепко.
Его концепция что провода не скручиваются а паяются, что все должно быть на болтах и тд.
Я ему Мирком ставил 200 и спутниковую сигналку так я с ним там натерпелся и решил здесь все сделать как ему нравится.Чтобы даже когда бомба взорвалась привод остался на месте :)

Я ему кстати хаб с начала присабачил на двухсторонний скотч хороший.Но он принес модем воткнул его так что хаб отвалился.Хотя я пробовал перед этим его оторвать руками.

Я же написал что по отдельности эти два метода нельзя использовать.
Держатся будет только со скотчем и со стяжками.

Цитата:

---

Сообщение от Chip

Я же написал что по отдельности эти два метода нельзя использовать.
Держатся будет только со скотчем и со стяжками.

---

Ну простите прочитал не внимательно.:rolleyes:

Вокруг моника цяточек,лампочек,кнопочек не хватает:)
В выключенном состоянии как-то сильно бютжетно смотрится.
Без обид...

можно было и 8 воткнуть только без рамки.

Цитата:

---

Сообщение от "lefhl"

Вокруг моника цяточек,лампочек,кнопочек не хватает:)
В выключенном состоянии как-то сильно бютжетно смотрится.
Без обид...

---

А этот проект и делался не на максимальную эстетику.Машину эту все равно скоро будут продовать так что комп надо будет снимать и втыкать родную голову.Вот поэтому так и делал.

Цитата:

---

Сообщение от ghostic

можно было и 8 воткнуть только без рамки.

---

Можно но решили взять семерку, клиент сравнил 7 и 8 дюймов и сказал что 7 это то что мне нужно.
