Преобразовать частоты для спидометра

Подскажите пожалуйста, как сделать на Carduino преобразователь частоты импульсов датчика скорости спидометра, датчик выдаёт 10 импульсов за оборот, а нужно чтобы было 8, одонометр работает по подсчёту количества импульсов, а спидометр по частоте. Нужен соответственно преобразователь частоты. Я так понимаю что на Carduino это не проблема сделать но в программировании и микроконтроллерах не силён, подскажите как написать программу под эту задачу.
вот таблица значений, первая частота что должно быть на выходе, вторая что есть на входе.

Если упрощенно сделать то Ардуино дожен принимать и подменивать импульсы, при подмене импульсов пропускать каждый пятый импульс. Одометр точно будет без погрешности работать , а вот спидометр незнаю, нужно пробовать

Если просто пропускать импульсы то стрелка спидометра начинает дёргаться, нужно именно преобразовать частоту, меняя время каждого импульса или промежутки между импульсами

Тогда можно так, принимаем импульс и считаем его длительность, полученную длительность умножаем на коэффициент 1,25 и выдаем импульс с новой длительностью

Цитата:

---

Сообщение от Chip

Тогда можно так, принимаем импульс и считаем его длительность, полученную длительность умножаем на коэффициент 1,25 и выдаем импульс с новой длительностью

---

врятли так получится, будет наложение импульсов,

Какое наложение если мы рвем цепь датчика, с коробки пускам на вход ардуино , а с выхода ардуино на спидометр.

про цепь понятно, я про то что будет постоянный сдвиг на 1.25, таймеры будут неодновременно запускаться и останавливаться, и через несколько импульсов произойдет перескок, один таймер обгонит другой, впринципе ничего страшного не произойдет, просто второй таймер будет отсчитывать два раза одно и тоже время, а показания первого таймеры потеряются. :)

На самом деле есть несколько вариантов подсчета времени, выкладываю один из них. Данным способом можно подсчитывать и в тоже время выполнять любые операции.

PHP код:

---

unsigned long math_time,old_time,real_time;

void setup()
{
  Serial.begin(115200);
}

void loop()
{
   delay(500);
  real_time = micros();
  math_time = real_time - old_time;
  old_time = real_time;

  Serial.println(math_time);
}


---

Вот пример того как подобное реализованно на другом микроконтроллере:

Цитата:

---

Собственно 12F675. На лапу внешнего прерывания заводим сигнал с вазовского датчика и таймером считаем сколько тиков длится импульс и общий период. Пишем в переменную. Это было в прерывании. В основном цикле умножаем на нужный коэффициент и програмным таймером выводим на другую лапу то, что нужно. И скважность и период получаются пропорциональны. Если взять другой пик с CCP, то программа еще проще станет. Насчет общей погрешности не тестировал, т.к. пока все происходит "на столе".

---

Можно сделать это на Carduino ?

Можно кончно

Как вариант брать частоту за секунду, то есть считать количество импульсов за секунду, делить на 1.25 и выдавать опять же частотой за секунду.
Но как написать программу я не знаю, помогите пожалуйста.

в код вижне могу написать прогу, но не в ардунио,

Как то так :

PHP код:

---

int taho_out = 13;
unsigned long math_time,old_time,real_time;
int taho_time;

void setup()
{
  pinMode(taho_out, OUTPUT);              // порт как выход
  attachInterrupt(0, taho, CHANGE); // привязываем 0-е прерывание к функции taho().

}

void loop()
{
  if (taho_time > 1 && taho_time < 100) //мин макс
  {
    digitalWrite(taho_out, HIGH);
    delay(taho_time);
    digitalWrite(taho_out, LOW);
     delay(taho_time);
  }
}

void taho()
{
 real_time = millis();           //получить реальное время
 math_time = real_time - old_time; //считаем длительность принятого импульса
 old_time = real_time;            //сохранить реальное время
 taho_time = trunc(math_time * 1.25); //расчитать новое время длительности импульса
}


---

чегото я не понимаю, раз 13 прописан как выход то откуда берутся входные данные ? тобишь кто меряет начальный импульс и откуда он берётся ?
А что за прерывание и что оно делает ?

ВХод D2, выход D13, их желательно разязать оптопарами или согласовать уровни и токи.
В прерывании есть коменты.

всеравно не понимаю - где в программе описывается вход d2 ?
вроде начинаю немного понимать, цифровой вход d2 нигде не описывается потому что он встроен в функцию прерывания 0 и функция прерывания 0 его сама задействует.
Прошу прощения, просто ничего в программировании не понимаю и пытаюсь разобраться.

Все верно, прерывание 0 привязано к D2

+1 подтверждаю :)

Не получилось, контроллер считает что то не то, похоже просто возбуждается, светодиод на 13 выводе мигает хаотично с разной яркостью. Подскажите пожалуйста в чём может быть дело ?

а как импульсы подаешь на вход? Схему покажи

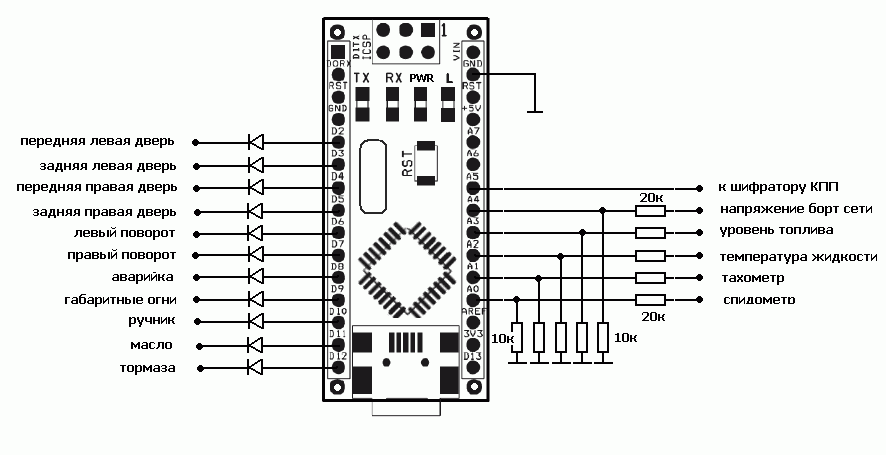

Также как и вот тут нарисовано http://www.compcar.ru/forum/attachme...7&d=1259307513
На ногу D2 через резисторы подстрочником до 10ком на землю и подстрочником до 20ком на сам сигнал, на самом сигнале с датчика скорости есть ещё диод, он развязывал его с панелью приборов, она нехорошо влияла на дополнительное оборудование, но врятли он как то влияет на процесс, датчик скорости стандартный вазовский, 10 импульсов за оборот.
Схема возбуждается и без подключения датчика, буквально от прикосновения пальцем к выводу d2

Не нравится мне твоя схема подключения :)
Проверь что на входе контроллера
Я бы на логический сигнал не ставил делитель.
Поставь диод как на схеме, включи внутреннюю подтяжку и выбери условие срабатывания прерывания

Спасибо за совет, диод там уже стоит также как и на схеме, без резистроров пробовал, также возбуждается, а вот с программированием у меня плохо, подскажитите пожалуйста как включить подтяжку и выбрать условное срабатывание?

есть 4 вида прерывания:
LOW срабатывает когда на входе низкий уровень
CHANGE срабатывает при любом изменении логического уровня на входе
RISING срабатывает при изменении логического уровня с низкого (LOW) на высокий(HIGH)
FALLING срабатывает при изменении логического уровня с высокого (HIGH) на низкий (LOW)

То есть в этой строчке
attachInterrupt(0, taho, CHANGE); // привязываем 0-е прерывание к функции taho().
надо поменять CHANGE на RISING или FALLING и посмотреть как себя поведёт, правильно? А как задействовать подтягивающий резистор в прерывании?
И ещё подскажите плиз, нога VIN и рядом GND по идее питание контроллера через встроенный стабилизатор в том числе и от бортовой сети автомобиля, но у меня контроллер не работает при таком подключении, только когда питается от USB порта ноутбука, что с ним не так, это не выводы для подачи питания ?

Проверь свой стабилизатор http://www.compcar.ru/forum/showthread.php?t=5762

digitalWrite(2, HIGH); // подключить подтягивающий резистор

Стабилизатор действительно на 9 вольт распаян и через него не контроллер не работает.
Попробовал разные виды прерываний но результат практически тот же - не работает, самовозбуждение пропало, но результат тот же - при низкой скорости появляются лишние импульсы, светодиод на них реагирует яркими вспышками а стрелка спидометра хаотично прыгает, с увеличением скорости такие импульсы исчезают, стрелка стабилизируется но показывает очень низкую скорость совсем не пропорционально настоящей, а на её изменение реагирует но также очень слабо. Что ещё может быть не так ? Сама вычислительная часть правильно написана ?
