USB UART мост из Arduino

Сегодня понадобилось срочно подключить к PC синезубый GPS приемник Holux имеющий UART выход. Подключение нужно было сделать через USB порт. Переходник от мобилы который я переделывал здесь, потерял.
И тут как всегда приходит на помощь Arduino
Таким образом можно подключать к РС разные устройства от модемов до дисплеев. Можно на базе этого сделать интеллектуальный мост, GPS с гироскопом и т.д.

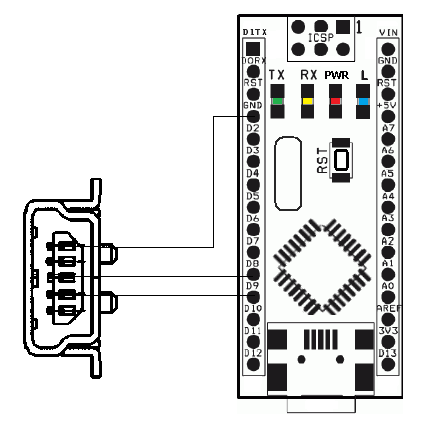

Вложение 13389

Скетчь для Arduino с возможностью обработки данных

Скетч на ассемблере, стабильно работает на высоких скоростях передачи

PHP код:

---

uint8_t RX_Pin=8;
uint8_t TX_Pin=9;

void setup()
{
  pinMode(0, INPUT); //RX
  pinMode(1, OUTPUT);//TX
  pinMode(RX_Pin, OUTPUT);
  pinMode(TX_Pin, INPUT);

}

void loop()
{
uint8_t Result;
asm volatile(
"cli" "\n\t"
"label%=:"  "in %[Result], %[in_portd]"   "\n\t"
            "out %[out_portb],  %[Result]" "\n\t"
            "in %[Result], %[in_portb]"   "\n\t"
            "out %[out_portd],  %[Result]" "\n\t"
"rjmp label%=" "\n\t"

        : [Result] "=r" (Result)
        : [out_portb] "I" (_SFR_IO_ADDR(PORTB)), [out_portd] "I" (_SFR_IO_ADDR(PORTD)),
          [in_portb] "I" (_SFR_IO_ADDR(PINB)), [in_portd] "I" (_SFR_IO_ADDR(PIND))
        :
        );//asm end

}


---

Скетч для прямого подключения к пинам RX(D0) и TX(D1)

PHP код:

---

//http://www.compcar.ru
void setup()
{
  pinMode(0, INPUT); //RX
  pinMode(1, INPUT);//TX
}
void loop()
{
}


---

Чип, а скажи пожалуйста, можно ли к ардуине подключить ГПС приёмник BU-353 ?
И если можно обьясни плиз, вот у USB два проводка по которым данные передаются, это не тоже самое что RX, TX ?

Нет это не одно и тоже.
У него внутри есть RX и TX, потому что PL2303 тоже мост USB UART

Фига ты быстро так ответил!!!!!!!!))))))) У него в смысле у BU-353?

То есть UART - это rx, tx ?

А что делает микросхема PL2303 ?

Цитата:

---

Сообщение от mebitek

То есть UART - это rx, tx ?

---

Первая же ссылка в гугле даст полное обьяснение

Цитата:

---

Сообщение от mebitek

А что делает микросхема PL2303 ?

---

Тоже самое что я предложил в шапке этой темы, Serial to USB мост

Пытаюсь сделать на базе Ардуино дисплей для отображения данных от ЭБУ в Рено21. Ну и заодно если надо подключиться к компу использовать её как мост.
Так вот можно не писать вообще никаких скетчей: 232 микросхема (у Дуе и Меги) подключены напрямую к Rx/Tx. Только для прямой передачи данных на комп подключаться надо к Тх.
И нельзя делать Serial.begin.

Chip
На базе первого скетча подружил freeduino2009 и сименс ме45
Через терминал putty все работает. Но вот дальше я чето не врублюсь, что делать ,что писать в скетче, ну чтоб без компа работало!

Допустим пришел сторонний звонок ...ну и загорелся светодиод на 13пине?
Или наоборот как дать команду позвонить (на номер) в скетче?
Непойму принцип, как работать с этими командами в скетче! Опыта нема :)

Подскажи пожалуйста!!!

Читай тему про Arduino SMS

:eek: Ого, спасибо!
Ттам просто кладезь для меня...счас только глянул и уже понял как это надо...пошел проверять.

Ни как не могу разобраться. Когда на Arduino погорел 8u2, для прошивки я начал использовать CP2102, который представляет собой мост USB UART. На схеме в начале поста показано использование Arduino в качестве моста UART USB для компьютера, т.е. хостом является компьютер.
На чем можно реализовать USB host для Arduino? Например, что бы можно было подключить тот же самый USB GPS приемник BU-353. Есть ли варианты кроме USB host shield?

Можно подключить GPS через UART. Только придется GPS вскрывать
