Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Все. Почти добил. Осталось по мелочи. Итак, пациент турбовозка skoda octavia a5fl с турбовым 1.8 двигуном на автомате в максимальной комплектации. Почему Халк-PC? - да потому, что все в зелени :D
Вложение 15127
Пересев на октаху с ниссаныча, в котором также стоял карписи (http://www.compcar.ru/forum/showthread.php?t=6171) долго уламывал себя, ставить комп в новую, гарантийную машину или нет. У меня ни когда не было новых машин, а тут нате новая, гарантийная и эта чертова гарантия реально отпугивала от установки компа в авто. Покупая новый авто думал, что все, комп ставить не буду и почти все железки от предыдущего проекта распродал, но энтузиазм в первую очередь и недостаток функционала штатной магнитолы Bolero дали о себе знать и таки решился. Естессно фоткал на телефон, так что не пинайте. Часть девайсов осталось от прошлого проекта, что-то из домашнего барахла, что-то с работы позаимствовал... Фактически был приобретен только монитор и блок питания. В общем по порядку.
1. Начал с подготовительных работ. Проводка. Нэнавыжююю :) Ниссан знал как облупленный, салон умел разобрать ну очень быстро. Тут же ВАГовцы постарались на славу, разобрать салон - сплошной гемор. Разводку делал следующим образом. От + и - клемм АКБ идут толстенные провода 4GA ну офигенно качественной и известной конторы под названием mystery :D Понимаю, что можно было положить лучшего качества, но: 1. в ниссане лежали эти же провода и нареканий в принципе не было, 2. дешевизна и доступность - поехал в русь под боком и купил. На плюсе висит колба со стеклянным предом 60А. Идут они в два дистрибьютера все того же мистери, которые расположились в районе водительской левой ноги около центрального блока электрики. На выходе из дистрибьюутеров идет силовой провод mystery 8GA до усилка и монтажный (или хз как его правильно) кабель в 4 квадрата до компа. Ремоут компа взят с can-шины через родной кабель от кЕтайской магнитолы, заточенной под шкоду. Ремоут усилка взят с блока питания. Абсолютно вся проводка в гофре. Сила протянута по левому боку авто, межблочники и акустика по правому. С акустикой изгаляться не стал - заломало тянуть провода в каждую дверь. Нарастил свои провода на штатные провода колонок через все туже кЕтайскую колодку.
Вложение 15130
Вложение 15131
2. Далее надо было замутить полку под усилок. Правда тут немного накосячил, точнее не предусмотрел. Полка была спроектирована только под усилок. Кондер ставить не планировал. Хотя в ссаныче он был. Сейчас появилась необходимость. Чуть громче делаешь, подсветка начинает моргать, хотя систему громкой не назовешь. Не к спеху, но позже полку переделаю.
Вложение 15128
Зараза, карпета не хватило, чтобы обтянуть крышку целиком
Вложение 15129
3. Саб. Было решено делать в корпусе стелс. Честно говоря, делать я его замудохался. Описывать не буду как делал, в нете полно инфы. Динамик стоит Alpine SWE 1243E, был отдан другом с оторванным проводом. Припаял... качает :)
Вложение 15133
Вложение 15134
Вложение 15135
Вложение 15136
Вложение 15137
Вложение 15138
С таким набором я катался, пока шел монитор. Подключал к штатной магнитоле через понижайку выского уровня от mystery. Звук был, но ни о чем.
4. Собственно сам комп. Изначально планировал делать в дырке 2din. Купил убитую китайскую магнитолу под шкоду. Раздербанил. Почти доделал корпус, но моник, который мне отдал Игорь -Gorynch приказал долго жить. Хотя в рамку очень не плохо вписался.
Вложение 15139
Вложение 15140
Потом еще и с корпусом ошибся немного - звуковушка от asus не влезала. Точнее звучка влезала, не помещался райзер под нее. В общем забил на затею.
Вложение 15141
-
Вложений: 15
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Вложение 15144
Вложение 15145
Так вот, за символические деньги прикупил корпус morex под mini-itx мать с горизонтальным расположением PCI-карты. Отпилил от него часть для уменьшения глубины, покрасил в черный цвет, что бы в глаза не особо бросался (пионЭров боюсь) и кинул под свое сидение. Блин, процесс выпиливания корпуса не зафоткал? как и начинку системника. Позже поправлю. В общем пока так.
Вложение 15147
Вложение 15146
Начинка:
- мать относительно древняя intel dg45fc. Волялась дома без надобности.
- камень core 2 duo e4500 2.2 Гц... вроде. Тоже древность, забрал с работы. Заменен на е6200
- куллер низкий, боксовый,intel.
- память 2Гб hynix
- блок питания m2itx
- SSD intel 120Гб
- звук asus xonar DX
- usb wifi TP-link
- 3G wifi роутер от мегафон huawei e5832s
- мышь 3D connection
- GPS globalsat bu-353
- беспроводной комплект клава/мышь.
Вывел колодку-косичку под питание самого компа.
Вложение 15148
Вложение 15149
Залил термоклеем на всякий.
На колодке висит питание самого компа, питание монитора, кнопка reset и power, remout усилка.
5. Монитор Lilliput 869GL-80NP/C/T
Особого труда встроить в принципе не составило. Основу крепления монитора составила часть корпуса от кЕтайской балалайки.
Вложение 15150
Вложение 15151
Вложение 15152
Матрица и контроллер сидят на двукомпонентном пластилине момент, который в предыдущем проекте зарекомендовал себя очень хорошо и термоклее. Затем всю эту пляшку ставим на место, крепим родными 4-мя болтами и сверху облицовочную переходную рамку 2din.
Вложение 15153
Вложение 15154
Вложение 15155
Вложение 15156
ИК-приемник был выпаян и вынесен на переднюю часть по центру рамки. Кнопки разместил позади контроллера.
Вложение 15165
В самой рамке дремелем выпилена дырка под ИК и вставлена прозрачная заглушка от родного корпуса монитора для красоты )) Родную облицовочную рамку вынужден был склеить с рамкой 2din с обратной стороны термопистолетом, что бы избежать ложных нажатий тача.
6. 3D Connection. Также остался от предыдущего проекта. Открутил от него тяжелую железную ногу, подготовил крепление из алюминиевой трубы и девайс занял свое место.
Вложение 15157
Вложение 15158
-
Вложений: 11
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Вложение 15159
Вложение 15160
7. Вчера замутил удлинитель usb. Вкорячил его в подлокотник на место родного джека от магнитолы. Крепление изготовил из мамы ATX раздолбанного блока питания и залил термоклеем. В общем смотрим.
Вложение 15161
Вложение 15162
Вложение 15163
Вложение 15164
8. Софт. Стоит win7x32, centrafuce 3.5, cityguide лицензия, sasplanet - основное, чем пользуюсь. Ну и rwxf всего по мелочи. Скин центрифуги нарисовал в тон и тематика авто
Вложение 15166
Вложение 15167
Кстати есть clean в зеленых тонах, чистый. Если нужен кому, скину.
9. Всякая мелочь в виде подсветки ног, передних дверей и багажника...
Вложение 15168
Вложение 15169
Вложение 15170
Вложение 15171
Подсветка ног прописана вагкомом. Со штатного бортовика можно управлять подсветкой или выключить вовсе.
В планах.
1. Хочу шумку, но уже до весны.
2. Терзает вопрос с камерой заднего вида, как бы ее запитать так, что бы не было второй точки земли? Я так понимаю, если кинуть плюс на лампу заднего хода, а минус на БП - это же не правильно, так? Боюсь помех и наводок. Кстати, ни каких проблем с наводками ни в звуке, ни в видео не наблюдается вовсе. Сам был приятно удивлен.
3. Есть мысль организовать громкую связь посредством родной гарнитуры шкоды, точнее заюзать сам микрофон. Пока туда не лазил и не разбирался в теме.
PS: Инструмент, который понадобился. Все было куплено по мере необходимости и подарено со временем )) термопистолет, шлифмашинка, шуруповерт, дрель, дремель, электролобзик, строительный фен, паяльник, заклепочник ну там всякие кусачки, молотки, кароч до фига всего... гараж в конце концов :DВ общем есть все, чтобы трудиться себе в удовольствие... было бы желание :D
Пока все. Жду критику, рекомендации. Спасибо.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Нормалёк, чё!
По камере... обсуждались какие-то проблемы как раз при подключении питания от задних фонарей. Говорят, на фонарь разве что реле можно повесить и им коммутировать нормальное питание. Правда, там всё это подключалось то ли к Валере, то ли к Коламбусу... Могу найти тему на драйве.
Как ситигид встроил, кстати?
Аа... центрифуга 3.5... я на 4.3 сижу
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
На ниссане питал камеру: плюс от лампы ЗХ, минус от кабла, что шел к бп компа от минусовой клеммы АКБ... блин, завинтил ))Работало, помехи небольшие были. А на центрифугу меня жаба душит кидать денег. Пользую ломаную 3.5, запилиную под себя любимого. Ситигада встраивал через мультиаплоадер. А вот sasplanet встроить не могу. Точнее сделал батник на запуск самой проги и скрипта и если запускать с батника, то не встраивается.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Цитата:
Ситигада встраивал через мультиаплоадер.
Да, я так же юзаю. Только бесит нижняя строка с одной кнопкой, вот бы её убрать как-то... бесполезная, место жрет
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Все в зелени :)
Молодец!!!
Нас стало больше.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Осталось мне немножко причесать и выложить свой проект )
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Да я сам на скорую руку настрочил отчет, много мелочевки не стал указывать. Тоже надо все довести до идеала и с софтом доразобраться.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Цитата:
и с софтом доразобраться.
Я удивился, но на это у меня времени ушло в разы больше, чем я рассчитывал. Как-то сборка всего заняла меньше времени, чем постоянные донастройки и поиски решений.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Знаю, плавал. С карписюками уже 3 года и софт под свои нужды уже знаю как быстро запилить.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Цитата:
3. Есть мысль организовать громкую связь посредством родной гарнитуры шкоды, точнее заюзать сам микрофон. Пока туда не лазил и не разбирался в теме.
Я по этому пути пошел http://pccar.ru/showthread.php?t=17954
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Ага, читал эту тему, тоже заинтересован. Реально, задержки при общении есть, глючность, юзабилити? В предыдущем проекте реализовывал через блюсолейл и микрофон - ничего толкового не вышло и забил. Микрофон-то в любом случае нужен. Штатный думаю для этих целей сгодится лучше всего - защита от фона, стоит на своем месте...
Еще момент. Читал все проекты по октахам, но в рунете инфы так и не нашел. Реально ли прикрутить отображение штатного парктроника и климата на писюк? Понимаю, что "нет сынок, это фантастика", но вдруг кто владеет какой-либо инфой?
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Цитата:
Ага, читал эту тему, тоже заинтересован. Реально, задержки при общении есть, глючность, юзабилити?
По задержки делал эксперемент...рядом сидит "ответчик", с телефоном...1.звонил просто с телефона на телефон задержка была в доли секунды. 2. звоню через девайс, задержка такая же в доли секунды. По моему ощущению задержки почти нет.
Были тоже эксперементы с блюсоплеем - тоже забил, так как кроме гимора и потраченного времени, ничего не вышло.
Данный девайс вообще без глючный, раз сконектился и дальше цепляется и работает, единственное, что бы телефон был с правельным телом, тогда все функции работают, даже если в телефоне обрезанный блютуз, например нельзя передать записную книгу, но звонить и принимать звонки все равно может на пять балов.
Цитата:
Реально ли прикрутить отображение штатного парктроника и климата на писюк? Понимаю, что "нет сынок, это фантастика", но вдруг кто владеет какой-либо инфой?
Недавно проскакивал проэктик на машинку из нашего концерна, так там наш коллега соединил коломбус через видеоинтерфейс с виндой...в общем получил два в одном, а вот напрямую с CAN шины на винду, снять инфу по парктроникам и климату, пока не встречал
Цитата:
Штатный думаю для этих целей сгодится лучше всего - защита от фона, стоит на своем месте...
А где он стоит?
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Есть какой-то can sniffer, думаю не купить ли. По крайней мере рулевые кнопки должны подцепиться без кроилова. А там может и парктроник можно будет послушать
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Цитата:
Сообщение от
sirota
По задержки делал эксперемент...
А где он стоит?
Гуд. Буду заказывать звонилку )) С андройдом думаю должна без проблем снюхаться.
Микрофон стоит в очешнике.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Цитата:
Сообщение от
e-statik
Есть какой-то can sniffer, думаю не купить ли. По крайней мере рулевые кнопки должны подцепиться без кроилова. А там может и парктроник можно будет послушать
Подрулевые кнопки мне не интересны. Я уже давно привык к 3d connection и по мне так с ним удобнее.
По can шине думал может существует готовый продукт. Если такового нет, а я так понял нет, то экспериментировать желания также нет. Эти функции в общем-то ни на столько востребованы. На джиджитол.ру (блин, что правила не позволяют это слово написать, конкуренты ярые чтоли) есть один девайсик, но инфы толком нет про него, да и цена задрана до небес. Понятно только, что умеет цеплять теже подрулевые кнопки. Если этим функционал мульки ограничивается, то за такую цену вообще ни разу не интересно.
-
Вложений: 5
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".

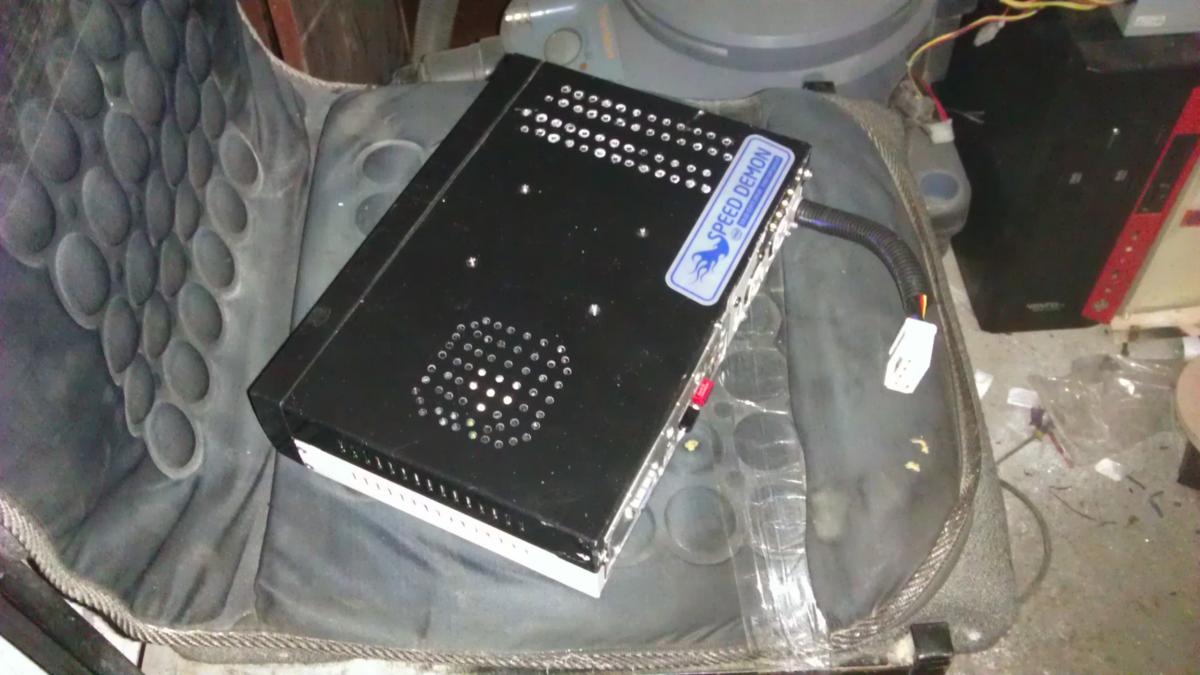

Сейчас из гаража пришел. Дырок понасверлил в крышке корпуса над звуковой - греется она сильно. Ну и зафоткал заодно.
Вложение 15175
Вложение 15176
Вложение 15177
Вложение 15178
Вложение 15179
Ногами уже запинал его, поцарапанный весь... да и пофиг на него ))
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
eclipsemmc
Цитата:
Микрофон стоит в очешнике.
Понятно. В моей машинке, и очешников нету, поэтому думаю...куда же микрофон прибамбасить.
e-statik
Цитата:
Есть какой-то can sniffer, думаю не купить ли. По крайней мере рулевые кнопки должны подцепиться без кроилова. А там может и парктроник можно будет послушать
вот что пишут
Цитата:
Нами разработано новое устройство, которое позволяет подключать нарульные кнопки а автомобилях с CAN-шиной. Данная функция на данный момент реализована для автомобилей VAG-группы (Audi, Skoda, Volkswagen, Seat и т.д.). Адаптер умеет эмулировать наличие штатной магнитолы и выводить любую информацию на графический дисплей на приборной панели. Правда, проверено это пока только на VW Golf 5.
и вот
Цитата:
Также по CAN-шине можно получать множество других параметров, которые присутствуют в шине комфорта, например: управление светом фар, включенная передача, скорость, поворотники, рулевые кнопки, положение ключа, и еще ряд других параметров
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Во-во - эмулировать наличие магнитолы, но инфа не подкреплена, ну или я плохо искал.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Ну да, я про этот девайс и говорю...
Там написана своя прога и она позволяет ловить и обрабатывать кнопки с руля. Остальное, я так понимаю, там не сделано, но типа в целом возможно, т.к. сканит она всё, что там по шине идет.
Не знаю, может можно исходники проги получить у них и развить, привязать к плагину... ХЗ, в любом случае надо возиться.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Цитата:
Сообщение от
eclipsemmc
Кстати есть clean в зеленых тонах, чистый. Если нужен кому, скину.
Сбрось, многим понадобиться.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Кстати, у кого Lilliput 869 - вы добились нативного разрешения 800-480?
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Ссыль на перекрашенный стоковый скин для CF3.5. Плюс вынесена инфа о времени по проигрываемому треку.
http://narod.ru/disk/63922793001.307..._orig.rar.html
Разрешение ручками выставил 800*480/75Гц. - картинка отличная, ни чего не плывет и не вытягивает.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Хм, видимо мать нормальная в этом плане.
У меня на гигабайте что-то не получилось. Кое-как выставил, но появились артекфакты, картинка какая-то огрубленная. В итоге соскочил назад на 800*600
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Ну мать ни разу не нормальная, этож intel. У меня друг на фольксе катается с гигабитной матерью и таким же моником, все выставил номрмально. Режим монитора в DVI и ручками задать 800*480 в доп. опциях настройки разрешения.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
У меня подключен по VGA, кстати.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Ох ё. Нафига? На матери нет hdmi?
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Цитата:
Сообщение от
eclipsemmc
Ох ё. Нафига? На матери нет hdmi?
Есть.
Вроде потому, что именно с VGA в одном кабеле был и тач и входы AV. Честно - что-то уже не помню почему так сделал. Наверное, стоит переделать.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Да конечно переделай, цифра - она и в африке цифра. При наличии цифры аналог в топку )) И наводок избежишь. Hdmi кабель втыкай напрямую в монитор. Не понял причем тут косичка с AV входами? она ни как не влияет. Когда кабель hdmi подключишь, переведи режим монитора с hdmi на dvi, а то картинку не поместится - особенность моника ))
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Так, а тач откуда брать и AV? Будет два кабеля в итоге в мон? Так?
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Именно. У тебя же двойной шнурок идет hdmi с usb? Ну а косичка с AV вторым проводом будет висеть.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Еще вопросец к владельцам октах с компом на борту. Кто как реализовывал питание компа? Точнее откуда снимали + и -, с клемм АКБ или + с распределительной коробки, что под капотом? У меня пока минус висит на массе под большой гайкой рядом с АКБ, а плюс из распределительной коробки, которая с уже предами, помоему самая крайняя клеммка. В нете где-то проскакивало, что если выгорает один пред, то придется менять всю пластину - накладно. Непосредственно на клеммы АКБ кинуть провода не могу, там болт с гайкой какой-то бестолковый - гайку выкрутить не реально полностью, новую накрутить так же не могу, не понятно, что за размер вообще, у меня нет таких.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Я снимал + и - с АКБ, колбу с предохранителем повесил рядом на коробке воздушного фильтра.
На проводах напаял клемы, и прикрутил той же гайкой( на клемы).
АСС взял от крутилок кондея.
P.S В общем у меня не пострадало не одного провода, и ничего не пилил...в общем при желании за 15 мин могу все востановить до заводского вида.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Вот собственно вопрос, как прикрутил к клеммам? Гайка не отвинчивается до конца. Или ты обжимал клеммы типа "вилка"? Я принципиально не хочу такие клеммы обжимать - не надежно кмк, только кольцевые.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
Надо паять (могу ща сфотать)
Правельно...с гайкой там проблема.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
А че, тоже вариант :D Бог с ней, вилкой, поступлюсь своим принципам и тоже разрежу.
-
Re: Skoda Octavia A5FL. Project "Октаха. Халк-PC".
А че с ней будет...клема луженная, контакт отличный, уже год стоит...изменений нет.
