LCD 480x234 - RGB terminal на Clarion VRX868RVD - Половина картинки!!! :(

[tarross]

Всем привет.

Имеется DVD голова с сенсорным экраном 7", Clarion VRX868RVD.
Комп подключен через хвост - RGB terminal (вместо навигации).

Видеокарта (GeForce4) настраивалась PowerStrip-ом на родное разрешение этой LCD-шки, 480x234.
Проблема в том, что голова показывает на весь экран только верхнюю половину картинки

Картинку-подделку в paint-е прилагаю.

A - оригинальное изображение, как должно быть.
B - вариант 1й - на видеокарте прогрессив (в изображении строки дублируются)
C - вариант 2й - на видеокарте чересстрочное (изображение повторяется дважды)

Картинка стабильная на H:15,7KHz, V:30Hz, но почему её половина?

HELP!

[Chip]

Нужно настраивать импульсы переднего и заднего гашения в вертикальной синхронизации и при этом сохранить общее число строк 525. Видимых строк должно быть 468 .
Какое разрешение у тебя в PowerStrip?
Скинь скриншот настроек PowerStrip

[tarross]

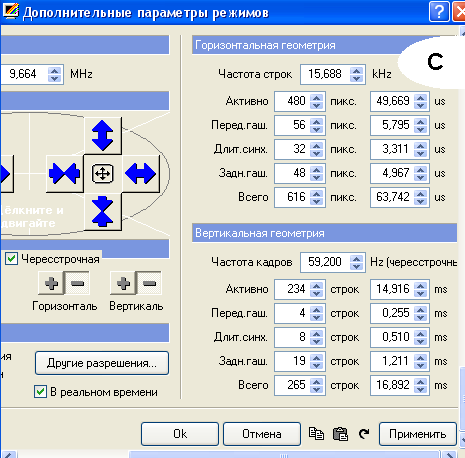

Вот скриншоты PowerStrip для вариантов B и C из моего предыдущего поста, разрешения 480x234, первое (B) прогрессивное, второе (С) черезстрочное.

Я пробовал ставить 480x468, в прогрессиве оно накладывается само на себя по вертикали, изменяя переднее и заднее гашение его можно прокручивать, но наложение остается. В черезстрочном режиме картинка стабильная, но сплюснутая и не хватает четных строк, для этого режима скриншот настроек D.

Что еще можно покрутить?

PS: Видеокарту уже менял, изменений не обнаружил.

[Chip]

Вобщем формат NTSC не может иметь 262-265 строк, поэтому будет ровно половинка изображения что мы и наблюдаем на скриншотах.
В варианте D у тебя четыре строки спрятались за счет длительности синхры в вертикальном импульсе синхронизации должно быть 3 строки, а не 7, раскидай по 2-е строки в переднее и заднее гашение, а из длительности синхры их вычти и должно получится
предн-22
длит.синхр-3
заднее-32
от перестановки строк их сумма не должна изменится
Всегда 525 строк для NTSC
В прогресиве никак не получится , видеокарта не может в прогресиве частоту 15735 кГц держать.
P.S.
Только щас заметил что вместо слова "четных строк" , прочитал "четырех строк"
Синхру резисторами смешивал?

[tarross]

Синхру смешивал резисторами 560 Ом по схеме с форума, у Clarion-на на входе RGB из 8ми задействовано только 4 контакта + земля по корпусу разъема.

Продолжаю колдовать с кадрами и строками, по горизонтали картинка поймана полностью, от края до края.

Вот нашел в сети документ на Philips TFT LCD 7inch 480x234 модуль, по размерам и точкам похож на мой, правда я свой только линейкой мерял и точки считал, не разбирал.

Изучаю...

[Chip]

Судя по описанию вариант D должен работать без проблем.
А осциллографом не смотрел уровень сигнала на Sync?

[tarross]

Ты прав с 480x468!!! - Получилась черезстрочная картинка на GeForce FX5200, проблема была всетаки в видеокарте мои старые GeForce2 MX400 и GeForce4 MX440 в черезстрочном режиме выводили/дублировали только один полукадр

На Ati Radeon 9200, в разрешении 480x468 на экране сдвинутая чушь, но поверх неё курсор мыши выводится нормально (полный бред!).

Но самое главное, картинку что я получил нельзя сравнивать с картинками из меню этого аппарата!
В меню они четкие, точка попадает в точку, и даже по вертикали.
Такое впечатление что они в прогрессиве рисуется.

С какими же параметрами какртинку рисует сам Clarion?
Получается, этого не добиться на видеокарте?

[kolychev]

Но самое главное, картинку что я получил нельзя сравнивать с картинками из меню этого аппарата!
В меню они четкие, точка попадает в точку, и даже по вертикали.
Такое впечатление что они в прогрессиве рисуется.

С какими же параметрами какртинку рисует сам Clarion?
Получается, этого не добиться на видеокарте?

тут уже обсуждалось http://www.compcar.ru/forum/showthread.php?t=2086, о прогрессиве, как говорил Чип, остается пока только мечтать

[Chip]

Ты прав с 480x468!!! - Получилась черезстрочная картинка на GeForce FX5200, проблема была всетаки в видеокарте мои старые GeForce2 MX400 и GeForce4 MX440 в черезстрочном режиме выводили/дублировали только один полукадр

На Ati Radeon 9200, в разрешении 480x468 на экране сдвинутая чушь, но поверх неё курсор мыши выводится нормально (полный бред!).

Но самое главное, картинку что я получил нельзя сравнивать с картинками из меню этого аппарата!
В меню они четкие, точка попадает в точку, и даже по вертикали.
Такое впечатление что они в прогрессиве рисуется.

С какими же параметрами какртинку рисует сам Clarion?
Получается, этого не добиться на видеокарте?

Проблема не видеокарты, а PowerStrip и драйверов.
Уже не раз сталкивался с этим.

[tarross]

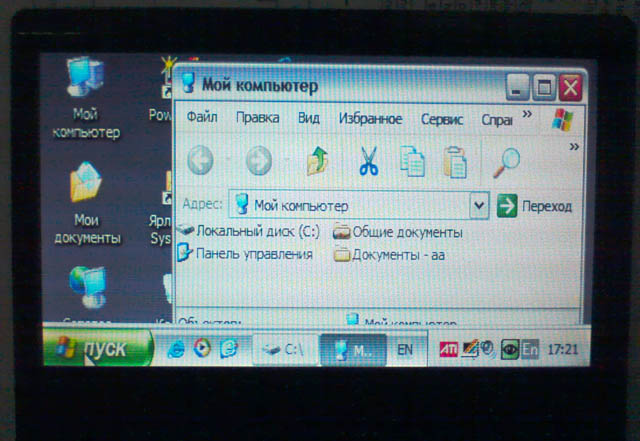

Получилось!!!

У меня 480x234 щас показывает в прогрессиве!!! (общее число строк 262)
Дело было всетаки в видеокарте(настройках), сейчас стоит ATI Radeon 9600.

Теперь начинаю понимать, почему у меня на nVidia в прогрессиве был растянутый по вертикали (в два раза) экран при разрешении 480x234, это был DoubleScan для низкого разрешения!!!

Сейчас на ATI даблскана нет и это здорово! картинка точка-в-точку!

PS: ну пока не идеально, на экране есть две вертикальные зоны размазывания, но это возможно полечится более точными настройками для строк. Жаль что на Clarione нет мониторной кнопки "Авто настройка".
