давайте прошьём GL619 монитор

[vovicus62]

всем здрасте!
итак! есть некоторые изыскания в ковырянии прошивок,очень даже радующие.
как грится,изрядно покуривши яндекс с гуглем,почитав что такое EDID,DTD включаем паяльник!
как говорил постом выше,прошивку слил программатором который паялся 15мин,для восстановления биоса мат.плат

[vovicus62]

скачиваем для начала WinHex,открываем в нём нашу прошивочку,и видим что то нам непонятное

[vovicus62]

но начитавшись гугла,мы то теперь знаем что информация монитора EDID,хранится в 128 байтах,и начинается она всегда с кода 00 FF FF FF FF FF FF 00
ищем этот блок кода

[vovicus62]

сохраняем эти 128 байт с расширением bin в отдельный файл,дальше качаем,ставим програмку MonInfo,и открываем этот bin
я когда открывши увидел,чуть со стула неупал,,китайцы умеют удивить
прошивка в монике от какогото многодюймового телека под названием RTK 32V3H-H6A
итак мы видим все разрешения моника
p.s продолжение следует.

[vovicus62]

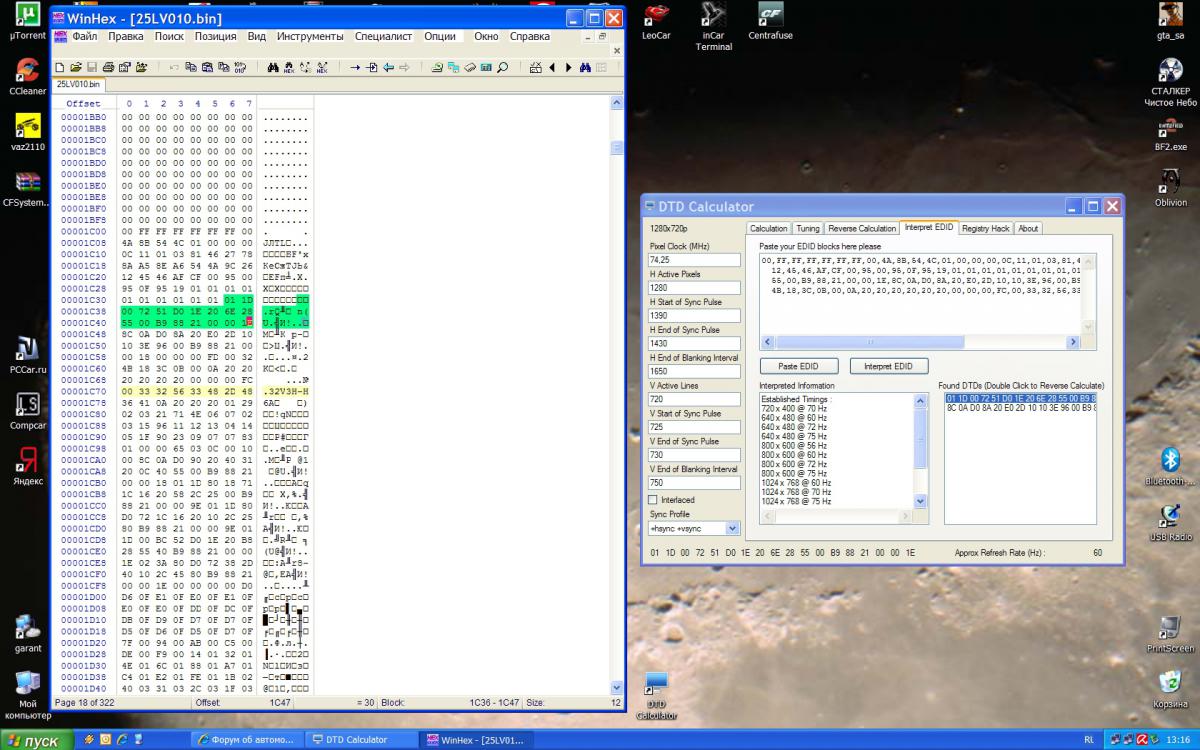

копируем из MonInfo RAW,открываем DTD Calculator,и в закладке interpret EDID вставляем скопированный RAW
нажимаем кнопку interpret EDID,и видим наше нативное разрешение,его DTD,и расположение байт в прошивке.В моём случае 1280*720

[vovicus62]

теперь нужно скалькулировать разрешение 800*480
я взял вот это Modeline.. "800x480" 32,320 800 840 968 1056 480 481 484 505 -hsync -vsync
заполняем этими данными поля слева в DTD Calculator,получаем данные для дальнейшей пляски с бубном
нам нужны данные выделенные красным(записываем,запоминаем)

[vovicus62]

запускаем редактор Phoenix EDID,создаём новый edid,можно отредактировать от любого монитора
данные для 800*480 у нас есть,нужно забить из в закладку detailed timing,это будет натив.
остальные разрешения по желанию,я оставил 1024*768,и 800*600

[-=zds=-]

всем здрасте!
итак! есть некоторые изыскания в ковырянии прошивок,очень даже радующие.
как грится,изрядно покуривши яндекс с гуглем,почитав что такое EDID,DTD включаем паяльник!
как говорил постом выше,прошивку слил программатором который паялся 15мин,для восстановления биоса мат.плат

Чем сливал, всмысле прога для сливания?

[vovicus62]

Чем сливал, всмысле прога для сливания?

прога SPI_TT http://forum.tele-sat.ru/showthread.php?t=742

[-=zds=-]

прога SPI_TT http://forum.tele-sat.ru/showthread.php?t=742

Можешь подробней процесс прошивки описать, собрал программатор, никак слить микруху не могу, либо в схеме ошибка, либо еще че не так делаю.
