Замена тачскрина в Пролоджи 750Т

[Юра 80]

смотреть в моей теме надо.

Все твои сообщения прошерстил - не нашел....
Свое хозяйство собрал - менял только тач.
Решил, что рабочая сторона - это та, на которой не видно сетку из точек.
Обе пленки тача имеют (на мой взгляд!) одинаковую толщину. Вот если б он стеклянный был - тогда, конечно, рабочую сторону было бы легче отличить.
В связи с тем, что широкая рамка на матрице слева, а рабочая сторона у тача (раз мастер так решил ) - та, на которой не видно точек - шлейф оказался справа вверху...
Паяльник двадцативаттный, провод монтажный во фторопластовой изоляции (маркировку не помню)

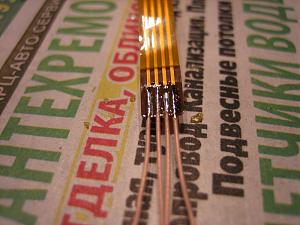

к тачу припаялся легко

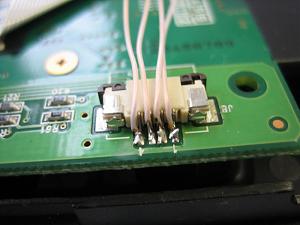

Аналогично - к разъему, хотя был соблазн прямо к дорожкам припаяться, более короткими проводами.

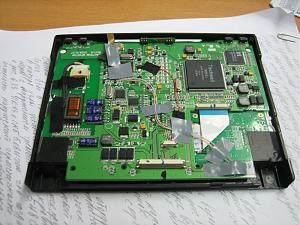

Красивой очень липкой тканевой изоленты (как у аутентичных китайцев) не нашел, термоклеем - не решился, зафиксировал провода кусочками обычной изоленты

Собрал - опять таки в машине, на весу - очень не понравилось. Разбиралось как-то проще.
Работает. Гибкий тач мне не понравился - при нажатии - сначала видишь, что давишь ЖКИ - т.е. на нем след появляется, а потом - срабатывает тач.
Тач в меню монитора не калибруется, в вин ХР все отлично.
Пока возился - а я это делал в машине - посадил аккум полностью...

[glouck]

Работает. Гибкий тач мне не понравился - при нажатии - сначала видишь, что давишь ЖКИ - т.е. на нем след появляется, а потом - срабатывает тач.

Может все-таки не той стороной наружу поставил?

Тач в меню монитора не калибруется, в вин ХР все отлично.

С таким сталкивался - виндовым дровам все-равно где верх, где низ, а вот самому монитору не пофиг - надо пробовать менять местами провода от стекла верх-низ и/или лево-право. Мне со второго раза удалось угадать.

[Юра 80]

а вот самому монитору не пофиг

тут уже мне пофиг Разбирать из-за отсутствия внутренней калибровки точно не буду.
Меню монитора мне СОВСЕМ не нужно.
Я пытался по аналогии делать - предположив, что шлейфы должны быть условно-совместимые - мои самопаяные проводки просто как бы удлинняют шлейф, который вставляется в разъем однозначно.
Я, к сожалению, при разборке - тач старый и нерабочий сразу раскурочил, т.е. посмотреть, где у него какой провод был - возможности уже не было. Вот и собрал - как получилось. В вин работает - а больше мне от него ничего не нужно.

У меня со старым тачем - хотя там все было правильно подключено - тоже в конце перестала калибровка в самом мониторе проходить. Может и контроллер уже плавно дохнет?

[Z@GR]

Я, к сожалению, при разборке - тач старый и нерабочий сразу раскурочил, т.е. посмотреть, где у него какой провод был - возможности уже не было. Вот и собрал - как получилось.

Кстати именно по этой причине я стараюсь теперь прежде чем разбирать что-то - фоткать (хотя бы на телефон) как это было изначально устроено!!!!

[Юра 80]

стараюсь теперь прежде чем разбирать что-то - фоткать

Не поверишь - фоткал
Расположение всех винтов (они разные чуть по форме), которые заднюю крышку крепят - сделал, а с тачем - понадеялся, что все однозначно будет.
