Дисплей Epson LCD L2F50 от Siemens S65

[VetalST]

Картинки я не выводил. А рисовать пиксель, линию, круг, заливка цветом все работает.
Пробовал менять в библиотеке S65Display.cpp как на сайте http://forum.arduino.cc/index.php?topic=51440.15

uint8_t S65Display::drawChar(uint8_t x, uint8_t y, char c, uint8_t size, uint16_t color, uint16_t bg_color)
{
  uint8_t ret, h, w; // h,w sind Laufvariablen für Höhe und Weite
#if FONT_WIDTH <= 8
  uint8_t data;
#elif FONT_WIDTH <= 16
  uint16_t data;
#elif FONT_WIDTH <= 32
  uint32_t data;
#endif
  uint8_t i, j, width, height;
  const prog_uint8_t *ptr, *ptr_tmp;

  i      = (uint8_t)c;
#if FONT_WIDTH <= 8
  ptr    = &font_PGM[(i-FONT_START)*(8*FONT_HEIGHT/8)];
#elif FONT_WIDTH <= 16
  ptr    = &font_PGM[(i-FONT_START)*(16*FONT_HEIGHT/8)];
#elif FONT_WIDTH <= 32
  ptr    = &font_PGM[(i-FONT_START)*(32*FONT_HEIGHT/8)];
#endif
  width  = FONT_WIDTH;
  height = FONT_HEIGHT;

  if(size <= 1)
  {
    ret = x+width;
    if(ret > S65_WIDTH)
    {
      return S65_WIDTH+1;
    }

    setArea(x, y, (x+width-1), (y+height-1));

    s65_drawStart();
    ptr_tmp = ptr;
	for(w=width; w!=0; w--) //
	{
	ptr    = ptr_tmp;
	//Serial.print("w="); Serial.println(w); delay(50);
	for(h= height; h!=0; h--)
    {
	#if FONT_WIDTH <= 8
		data = pgm_read_byte(ptr); ptr+=1;
	#elif FONT_WIDTH <= 16
		data = pgm_read_word(ptr); ptr+=2;
	#elif FONT_WIDTH <= 32
		data = pgm_read_dword(ptr); ptr+=4;
	#endif

	    if(CHECK_BIT(data,w)) // hier Sprung in die Funktion CHECK_BIT(var,pos)
							  // die ist in S6%Dislay.h angelegt
							  // und sieht so aus:
							  // #define CHECK_BIT(var,pos) ((var & (1 << pos)) == (1 << pos))

			{
			s65_draw(color);
			}
			else
			{
			s65_draw(bg_color);
			}
	    }
	}
    s65_drawStop();
  }
  else
  {
    ret = x+(width*size);
    if(ret > S65_WIDTH)
    {
      return S65_WIDTH+1;
    }

    s65_setArea(x, y, (x+(width*size)-1), (y+(height*size)-1));

    s65_drawStart();
      ptr_tmp = ptr;
	for(w=width; w!=0; w--) //
	{
	ptr    = ptr_tmp;
	//Serial.print("w="); Serial.println(w); delay(50);
	for(h= height; h!=0; h--)
    {
	#if FONT_WIDTH <= 8
      data = pgm_read_byte(ptr); ptr+=1;
	#elif FONT_WIDTH <= 16
      data = pgm_read_word(ptr); ptr+=2;
	#elif FONT_WIDTH <= 32
      data = pgm_read_dword(ptr); ptr+=4;
	#endif


          if(CHECK_BIT(data,w))
          {
            for(j=size; j!=0; j--)
            {
              s65_draw(color);
            }
          }
          else
          {
            for(j=size; j!=0; j--)
            {
              s65_draw(bg_color);
            }
			}
			}

    }
    s65_drawStop();
  }

  return ret;
}

И добавил в S65Display.h

#define CHECK_BIT(var,pos) ((var & (1 << pos)) == (1 << pos))

Было просто вся полоса в разбросанных пикселях.
После изменений начал понимать сколько букв в слове но все равно какие то иероглифы.
Вот lcd.drawText(10, 30, "Test",4, RGB(255,255,0), RGB(0,0,0)); шрифт 8х8 пробовал менять на другие все равно иероглифы.

[VetalST]

Еще после изменений не работает size - размер шрифта.

Как в вашей библиотеке вывести картинку с массива.

[VetalST]

А не size - размер шрифта заработал размер меняется.
Но все равно иероглифы.

[Chip]

Еще после изменений не работает size - размер шрифта.

Как в вашей библиотеке вывести картинку с массива.

Протестировать вывод изображения можно скачать программку и залить скетч из шапки темы

[Chip]

А не size - размер шрифта заработал размер меняется.
Но все равно иероглифы.

А шрифты установлены вместе библиотекой? Похоже что либа работает, но вместо шрифтов мусор

[Chip]

http://compcar.ru/forum/showthread.p...l=1#post101654

[VetalST]

СПАСИБО БОЛЬШОЕ.
Мучался почти неделю. Заработало только на Arduino IDE версии 1.0.6

#include "WProgram.h"

Нужно было заменить в файлах l2f50.cpp и в S65Display.cpp библиотеки на:

#if defined(ARDUINO) && ARDUINO >= 100
#include "Arduino.h"
#else
#include "WProgram.h"
#endif

И НИКОГО НЕ СЛУШАТЬ НЕ МЕНЯТЬ const prog_uint8_t font_PGM[] = на const uint8_t font_PGM[] =
И ЗА ЭТОГО ВМЕСТО БУКВ ВЫВОДИЛСЯ МУСОР.

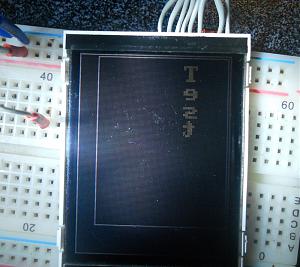

Но появилась другая проблемка нужно текст нормально разместить на экране.

[Chip]

Есть два варианта: http://compcar.ru/forum/showthread.p...ll=1#post91484

[VetalST]

ВСЕ РАБОТАЕТ БОЛЬШОЕ СПАСИБО.

Чтобы перевернуть текст как положено.
Как раз надо изменить в библиотеке в файле S65Display.cpp и S65Display.h тот кусок кода какой я выкладывал в посте #91.

Вот рабочая исправленная библиотека под Arduino IDE версии 1.0.6
S65Display_V2.rar

[Chip]

Выложил библиотеку в шапке
