Питание USB хаба

[arpsoa]

Я так и не понял одну весчъ:
ХАБ питается от компутера (по кабелю ) и от отдельного 5в Б,П.
В самом ХАБе питание "запараллелино".Это что-бы при отсутствии внешнего питания ХАБ работал.
Надо питание от компа и от БП разъединяить?
Или можно оставить?

[Sleet]

Если использовать этот http://www.compcar.ru/forum/showthread.php?t=4045 преобразователь, то достаточно +5 с блока питания взять как сигнальный и обычным полевиком сажать управляющий сигнал на землю=) Или взять +5 прямо с USB кабеля (ток нам нужен не большой - должно хватить).

[maksut11]

Доброго времени суток.

Имеется проблема... (пробывал 4 модели) USB HUB и внешний HDD Samsung USB на 80GB.

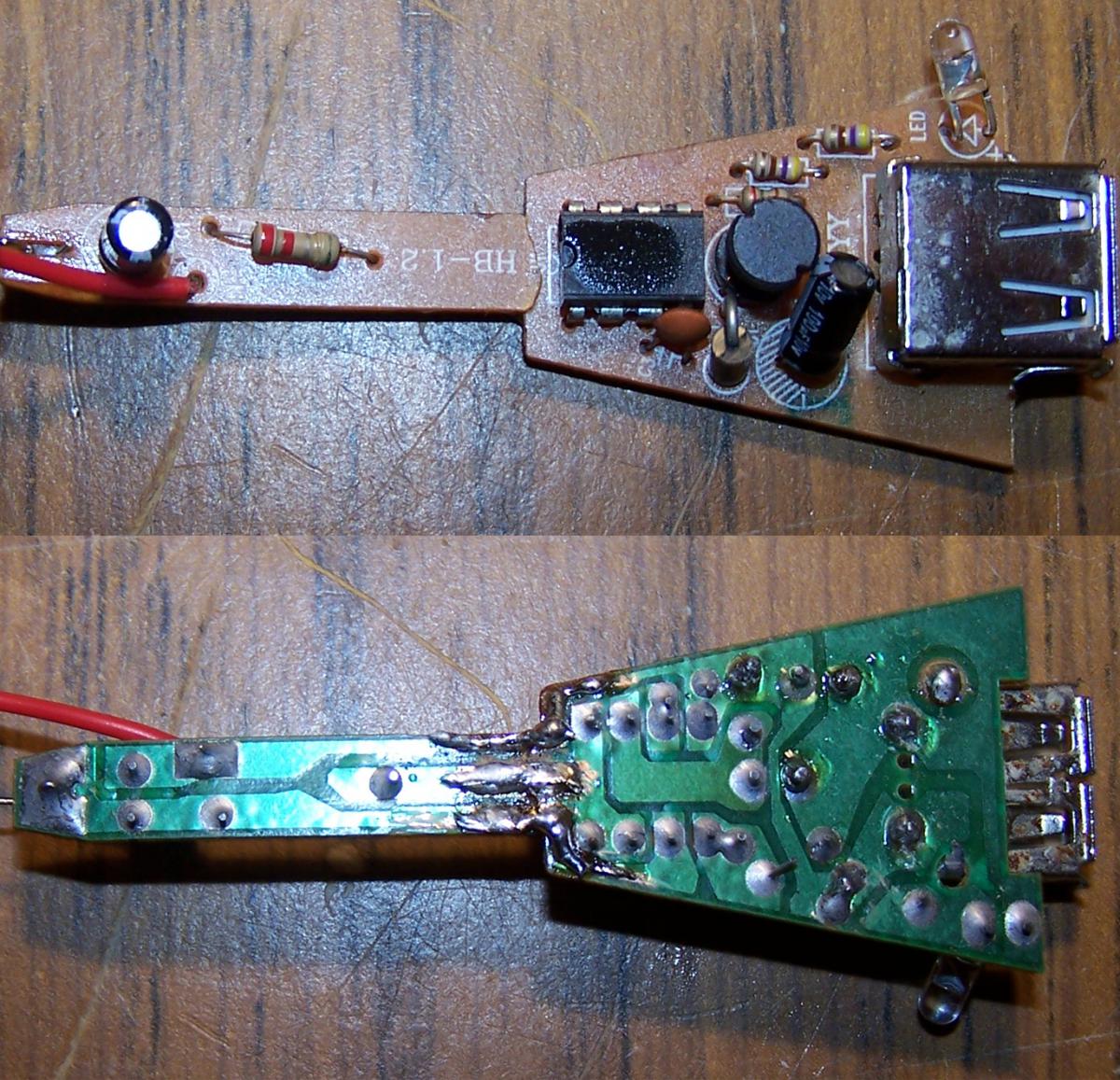

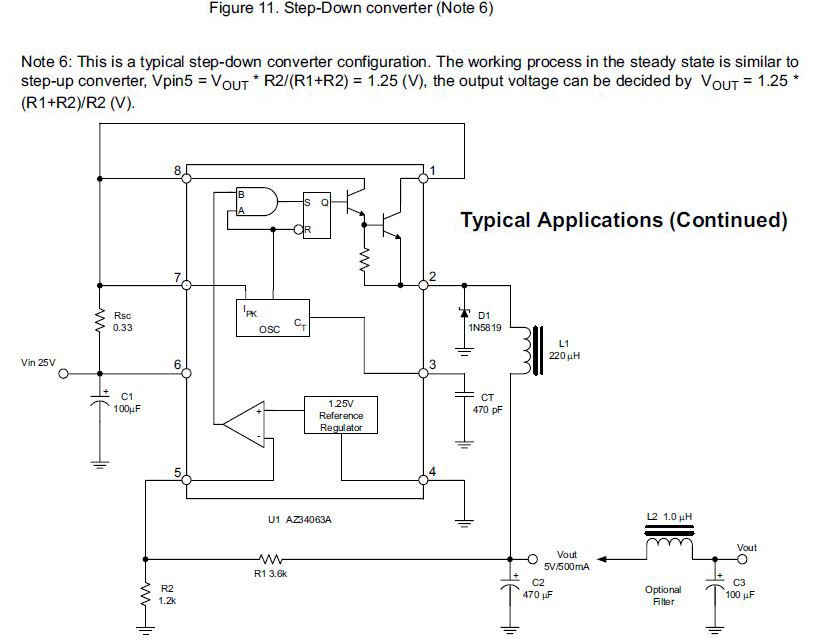

Хотелось бы чтобы винт работал в машине тоже. Кстати винт не работает напрямую с УСБ портов материнки CAR PC т.е. не хватка питания. Есть такое устройство на чипе 34063API в даташите описано что максимальный ток 1.5А. А по схеме 500Ма
Помогите что можно сделать?

[farmukanx]

собрал преобразователь по такой схеме. все нормально выдает по напряжению и току, НО микруха в этой схеме очень греется.
пробовал радиатор цеплять, размер примерно как пачка сигарет. при токе 2А тоже очень горячий.
в чем проблема? в микрухе? еще вот катушку такую точно не нашел, поставил PE-54036(17 микроГенри). или искать именно такого номинала катушку?

[Зундер]

Осталось конденсатор 100 пик поставить и диод д9.
Дело в первую очередь в дросселе! Я это знал, когда ещё не дочитал до того места, где об этом речь пошла.
Как бы правильно объяснить? Это не фильтрующий дроссель, который ни на что не влияет кроме окончательной фильтрации импульсов! Это очень ВАЖНЫЙ элемент схемы, который принимает на себя одну из основных ролей всей схемы!
У меня 2576 совсем без радиатора и совсем не греется.

[Зундер]

Кстати, предлагаю очень недорогое решение 5V почти 1A - телефонные зарядки от прикуривателя. При цене в $2 можно себе позволить купить готовую плату.
Только надо учитывать, что ноги дросселя зачищают кислотой, и их, как минимум, надо зачистить и залудить заново.

[farmukanx]

Осталось конденсатор 100 пик поставить и диод д9.
.

оп! затупил немного. катушку написал правильно, а номинал не верно указал. вот правильно.PE-54036 Ind Power Wirewound 168uH 20% 1.81A Toroid
https://www.verical.com/category/325...ductor-Leaded#

1А мало, хочу хаб запитать, а там, судя по форуму 500мА на 1 порт. маловато будет 1 А.

спасибо информацию о дросселе.

продавец, сцуко, сказал, мол бери, без разницы, все будет работать. я и поверил.
я так понял схема не полная на рисунке?
а можешь тогда полную схему нарисовать: куда конденсатор лепить и диод?
"100 пик" - это 100 пикофарад? а "д9" - это что?

[Зундер]

"100 пик" - это 100 пикофарад? а "д9" - это что?

про 100 пик и Д9 это шутка, не воспринимай всерьёз.

Дроссель я брал готовый в smd-исполнении, фирменный, находил на сайтах, торгующих комплектовкой по почте. Можно сделать самостоятельно, ничего сложного.
Конденсаторы низкоимпедансные, фирменные, покупал на радиорынке.
Конденсатор и дроссель в импульсной схеме - 2 важнейших элемента, лишь бы что нельзя ставить, рассчитываются по формулам в даташите.

Будешь в Киеве - комплектовку на Кардачах можно в павильоне 9В поискать, там много полезного есть.

По поводу хаба. Уверен, что с каждого порта будет постоянное потребление 500 мА? Думаю, что всё же меньше. У меня внешний HDD потребляет чуть больше 300 мА. Не могу себе представить мощную нагрузку, которая по всем портам будет просить по 500мА.
Заряжать аккумуляторы? так и здесь 200-300 мА. Посчитай возможную нагрузку, может не надо такие токи?
