Схема не сложного и надежного БП

[Chip]

82% это мало , я с диодом Шотке 85% получал.
P.S.
Писал этот пост не видя схемы, видел только плату.
Поэтому не то написал и отредактировал

[ilConte]

Я думаю еще процентов 5 можно натянуть, а пока буду искать IRU3037.

[telefonist]

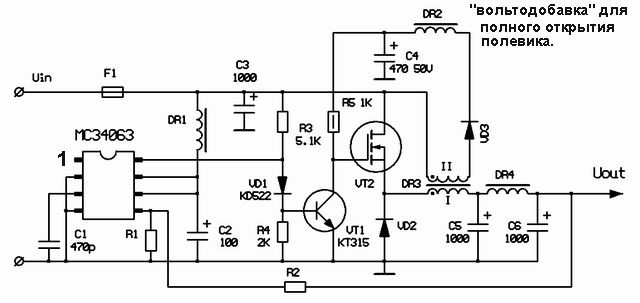

Протестировал 5В канал на MC34063 схема радиокота и пробовал схему в даташите, при нагрузке 5А КПД 82%. Держит и больше нагрузку.
Разместил на плате 56х29мм.

Мы её собрали одновременно При нагрузке 5 А у меня полевик IRFZ48 - даже не гоеется... Так что есть смысл собирать 3.3В и 5В каналы по такой схеме. Просто, дёшево, и - работает достойно.

[telefonist]

82% это мало , я с диодом Шотке 85% получал.
КПД низкий либо из-за дроселя или из-за сквозняков в транзисторах такак в микросхеме нет драйвера для FET. С двумя FET должно не меньше 90% быть.
Хотя не видя схему тяжело предположить .

Соглашусь, синхронные преобразователи - это круто. На материнках, в ноутбуках - применяются именно они. КПД выше - несомненно. Но многим (думаю - не только мне) такие штуки (IRU) не очень доступны. Потому - буду делать 3.3В и 5В каналы на схемке из "радиокота" - отмакетировал сегодня вечером и остался ОЧЕНЬ доволен. Никаих дорогих комплектующих, деталей мало, запускается сразу.

[telefonist]

Долго искал разные варианты в итоге понял что нужно собирать гибридный вариат. На рисунке схема концепта , буду макет собирать и тестить. Нужно еще контроллер прикрутить, Самоделкин вроде обещал
Для увеличения мощьности можно в каналах +5 и 3,3в поставить транзисторы IRFZ44N
В совокупности должен получится довольно мощьный БП с нормальным КПД.
---------------
TL598 - аналог TL594 c двухтактным (pnp-npn) повторителем на выходе

Наверное, встроенную в IRU защиту от КЗ (датчик тока на 0.01 Ома резисторах) следовало бы оставить - добавит надёжности блоку. И выполнить резисторы эти технологически - в виде дорожек на плате. Без датчика тока - при КЗ погорят полевики и, можеи - и сама IRU.

По поводу канала на 12В - все кричат, что драйвер НУЖЕН. Так что - для того, что бы схема считалась полностью "по уму" - то лучше его ставить. Я в Минске тоже с трудом нашёл, в следующей версии БП поставлю.

[Самоделкин]

в ИРУ нет датчика тока на 0.01Ом
и еще попутно вопросик, а зачем вольт-добавка для ключа? в схеме от радиоКота ведь у ИРФЗ44 ВГС равно 4в

[telefonist]

в ИРУ нет датчика тока на 0.01Ом
и еще попутно вопросик, а зачем вольт-добавка для ключа? в схеме от радиоКота ведь у ИРФЗ44 ВГС равно 4в

Извиняйте, над ней висит LTC, не рассмотрел толком - подумал что датчик тока в нижней схеме просто не задействовали.

по второму - во многих форумах, сайтиках и прочей "литературе" встречал что "для полного открывания транзистора напряжене на затворе должно быть около 10 Вольт". В схемке этой, если брать напряжение на затвор не с вольтодобавки, а с напряжения питания - начинает дроссель свистеть и транзистор греться (лично проверено).

[ilConte]

На этой вольтдобавке и потери, сильно греется резистор R5 0,5Вт 1K. У меня вторичка выдает 34В, а на затвор поступает 11,8В, и стоит выбор либо греется резистор, либо транзистор, еслибы в этой цепи ограничить ток до 250мкА, то должно работать эфективнее

[Самоделкин]

стоит выбор либо греется резистор, либо транзистор

а вот в схеме из журнала "Радио" которую я выкладывал ранее ничего негреется и всего чуточку сложнее чем на MC34063

[telefonist]

На этой вольтдобавке и потери, сильно греется резистор R5 0,5Вт 1K. У меня вторичка выдает 34В, а на затвор поступает 11,8В, и стоит выбор либо греется резистор, либо транзистор, еслибы в этой цепи ограничить ток до 250мкА, то должно работать эфективнее

Ну... У меня на столе лежит собраная конструкция. На выходе вольтодобавки - 25 Вольт, и резистор 1К - не греется. Зато, если брать напряжение на затвор просто - с питающего через резистор - всё работает, но дико падает КПД, начинает греться транзистор и свистеть дроссель. Специально вчера снял с транзистора радиатор, повесил галогенку на выход. Ток - 7А, транзистор за 5 мин. работы нагрелся чуть-чуть. Мне нравится эта схема
