Arduino+звуковой модуль WT588d

[manu_245]

Приехал ко мне звуковой модуль wt588d
Datasheet

Имеет флеш память от 2 до 32 Мбит серии 25xx для хранения файлов и настроек.
Позволяет напрямую подключить динамик до 0,5Вт 8Ом.
Управляется кнопками, либо SPI, либо по однопроводной шине.
Питание 2,8-5,5В, 10мкА в режиме сна.
Существует два варианта модуля: WT588D и WT588D-U. Второй раза в два больше и имеет встроенный usb загрузчик. Я, конечно, легких путей не искал, и выбрал первый в погоне за компактностью.

Загрузка
Для загрузки производитель предлагает программатор. Типа такого. Кроме того, здесь описан способ записи в модуль без usb с помощью модуля с usb. Но это не наш путь. Для загрузки вполне достаточно ардуины.
Сначала необходимо сформировать файл для записи. Для этого существует утилита, работа с которой очень подробно расписана здесь (там же ссылка на скачивание). Добавить к этому нечего. Заливаем звук, выставляем настройки и получаем файл с расширением bin.

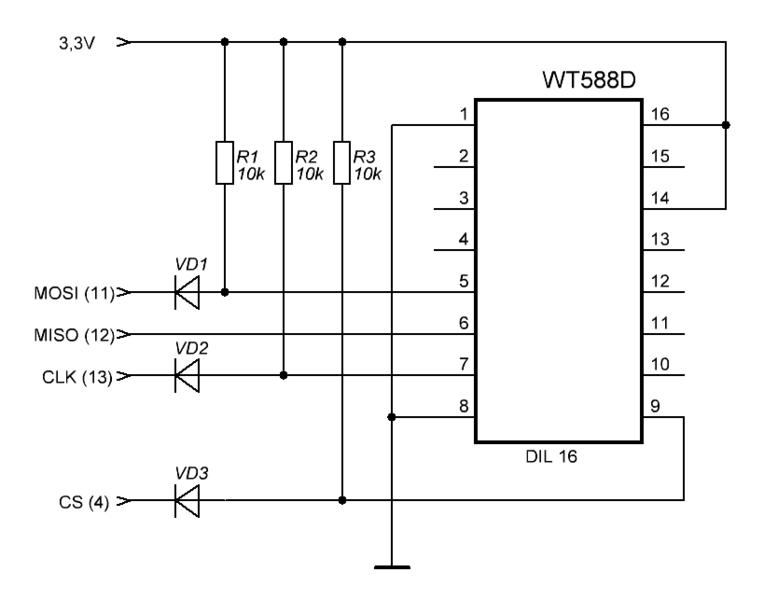

Для записи подключил модуль к ардуино по следующей схеме.

Без питания самого модуля (нога 16) и притягивания ресета к земле флешка на связь не вышла.

Для заливки изобразил незатейливую программу (во вложении). Возможно, немного сыровата, но у меня все получилось.

Скетч для ардуино загрузчика под кнопкой "Инструкция" вместе с другими комментариями.
Может, сгодится и для других целей, когда есть необходимость записи SPI флеш памяти.

Управление
Здесь все просто. Однопроводная шина + ресет по даташиту. Без ресета тоже работает.

#define RES 14
#define IO 5
byte i=0;
byte a=0;

void setup(void)
{
  pinMode(RES,OUTPUT);
  pinMode(IO,OUTPUT);
  digitalWrite(RES,HIGH);
  digitalWrite(IO,HIGH);
  Serial.begin(9600);
  //wt_com(3);
}

void loop (void)
{
  if(Serial.available()!=0)
  {
    a=Serial.read();
    //Serial.write(a);
    wt_com(a);
  }
}

void wt_com(byte adr)
{
  digitalWrite(RES,LOW);
  delay(5);
  digitalWrite(RES,HIGH);
  delay(17);
  digitalWrite(IO,LOW);
  delay(5);
  for(i=0;i<8;i++)
  {
    digitalWrite(IO,HIGH);
    if(bitRead(adr,i))
    {
      delayMicroseconds(600);
      digitalWrite(IO,LOW);
      delayMicroseconds(300);
    }
    else
    {
      delayMicroseconds(300);
      digitalWrite(IO,LOW);
      delayMicroseconds(600);
    }
  }
  digitalWrite(IO,HIGH);
}
