    По умолчанию Re: Цифровая панель приборов TMS Blackheart

    Цитата Сообщение от Helimania Посмотреть сообщение
    Небольшой фетиш по утрецу решил показать...



    Ну и разом отвечу на вопрос:



    Такого поняти как рисовать самому, попросту нет. В нашем случае все банально просто - подвигал, поменял размеры, выбрал цвета и сохранил. Что касается бутскрина и логотипа, их можно будут выбрать из имеющихся или загрузить свои.

    Навигация будет либо встроенная с отнюдь не последними картами, либо через AirPlay или MirrorLink с телефона. Пока сам еще не решил, но точно что то будет. =)

    Насчет продаж железок, примерно месяц таймаут. Одному сложно и комплекты собирать и софт допиливать.

    Впрочем, я бы с удовольствием воспользовался услугами грамотного железячника. Так что пишите, если есть желания позаниматься платами. ))
    Здравствуйте
    Меня зовут Юрий, я могу взяться за пайку плат, имею большой опыт в ремонте ноутбуков, ЭБУ автомобилей и прочей электроники. Работаю профессиональным инструментом и оборудованием.
    Если платы с SMD, можно паять ИК паяльной станцией.

  2. #62
    Пользователь Аватар для Helimania
    Регистрация
    31.03.2019
    Сообщений
    57
    Вес репутации
    35

    По умолчанию Re: Цифровая панель приборов TMS Blackheart

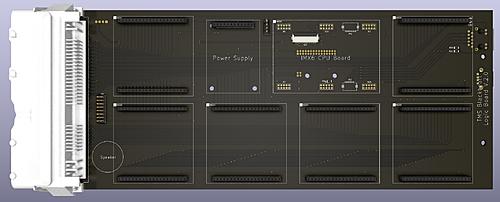

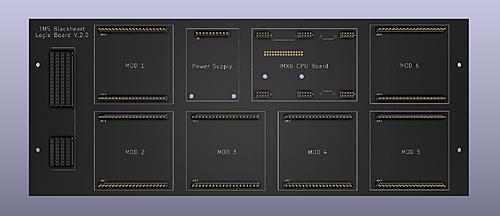

    Долго ничего не писал и никому не отвечал, так как уже достаточно долго работаю над реально универсальным проектом, который пойдет абсолютно под все нужды, так как будет модульным, что видно по нижеприведенным скринам лоджик борда, на который собственно все и будет навешиваться... ;-)

    Нажмите на изображение для увеличения.

Название:	1.jpg
Просмотров:	21
Размер:	219.2 Кб
ID:	19625

    Нажмите на изображение для увеличения.

Название:	1 2.jpg
Просмотров:	12
Размер:	180.4 Кб
ID:	19626

    На рендере отключил отображение дорог, но могу сказать, что все модули напрямую связаны с коннектором на 96 контактов и в зависимости от используемых модулей, порты работают как на вход так и на выход. Все зависит от того, что будет воткнуто.

    Аля для фанатов ардуинщиков, но на тему машин и с более серьезными задатками. =)

    Мало того, каждый сможет ваять под себя дополнительные модули.

    Нажмите на изображение для увеличения.

Название:	2.jpg
Просмотров:	11
Размер:	537.7 Кб
ID:	19627

    Под сток предполагается наличие как минимум следующих модулей:

    - блок цифровых портов (16 на вход)
    - блок аналоговых портов (8 на вход)
    - блок CAN интерфейсв (но сразу говорю, адресацию прописывать придется самостоятельно)
    - адаптер питания (только ВКЛ или ВЫКЛ) с аккумулятором под часы реального времени
    - адаптер LVDS под плоский шлейф (в зависимости от используемого дисплея)

    Дополнительные модули это отдельная тема и не на один пост, так что переварите сначала концепцию ))

    По софту. Все остается то-же самое, но там так-же будет модульная метода, по принципу всем известных драйверов. По настройкам, большая часть параметров и настроек снесена в INI-файл, но по мере возможности буду прорабатывать GUI, на что сейчас чесслово не хватает времени.

    p.s. Коннектор косы слева, пока в том виде как есть, так как продаваны разъемов пока еще не дали 3D модельку под кад, чего меня собственно пока и сдерживает от передачи некоего комплекта плат в производство... ((
    Mess With the Best, Die Like the Rest (c) Zero Cool

  3. #63
    Пользователь Аватар для Helimania
    Регистрация
    31.03.2019
    Сообщений
    57
    Вес репутации
    35

    По умолчанию Re: Цифровая панель приборов TMS Blackheart

    Забыл написать, Logic Board рассчитана под BOE дисплеи с размерами и расположением крепежных отверстий как на этом скрине...

    Нажмите на изображение для увеличения.

Название:	3.jpg
Просмотров:	8
Размер:	133.5 Кб
ID:	19628

    Хотя, не сомневаюсь, что с креплением дисплея к плате, каждый сможет ченть наколхозить самостоятельно...
    Mess With the Best, Die Like the Rest (c) Zero Cool

  4. #64
    Пользователь Аватар для Helimania
    Регистрация
    31.03.2019
    Сообщений
    57
    Вес репутации
    35

    По умолчанию Re: Цифровая панель приборов TMS Blackheart

    Это так, чтоб не думали, что разрабы отдыхают, перед длинными праздниками... =)

    Нажмите на изображение для увеличения.

Название:	1.jpg
Просмотров:	4
Размер:	169.2 Кб
ID:	19630

    Кстати, модули будут как на SMD базе, так и на DIP, для самостоятельной сборки...

    Нажмите на изображение для увеличения.

Название:	63bdfcad-016a-4d11-b2a7-5c50c0ccf770.jpg
Просмотров:	6
Размер:	147.2 Кб
ID:	19631

    Мало того, некоторые смогут и сами конструлить. Ну так, на всякий случай...
    Mess With the Best, Die Like the Rest (c) Zero Cool

  5. #65
    Пользователь Аватар для Helimania
    Регистрация
    31.03.2019
    Сообщений
    57
    Вес репутации
    35

    По умолчанию Re: Цифровая панель приборов TMS Blackheart

    Друзья и недруги, нужно ваше мнение!

    Изначально я хотел юзать разъем на 96 выводов, но буквально несколько дней назад примерил 121 контактный, под который с ответками, на просторах РФ проще.
    Так вот, давайте сначала скрины покажу, потом вопросом по лбу! =)

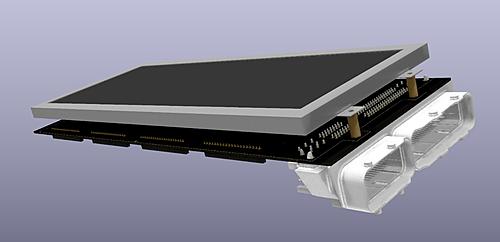

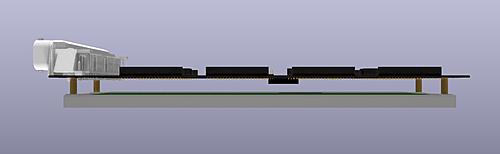

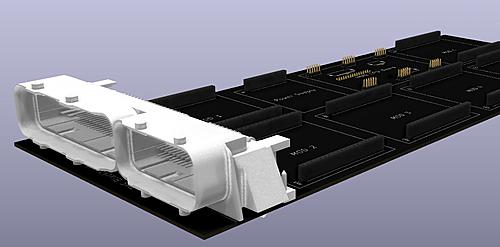

    Нажмите на изображение для увеличения.

Название:	tb-front.jpg
Просмотров:	0
Размер:	268.0 Кб
ID:	19632

    Нажмите на изображение для увеличения.

Название:	tb-back.jpg
Просмотров:	0
Размер:	22.2 Кб
ID:	19633

    Нажмите на изображение для увеличения.

Название:	tb-r.jpg
Просмотров:	0
Размер:	118.0 Кб
ID:	19634

    Нажмите на изображение для увеличения.

Название:	tb-bot.jpg
Просмотров:	0
Размер:	128.8 Кб
ID:	19635

    Нажмите на изображение для увеличения.

Название:	64ab302a-ec23-4b0a-8f8b-4aa3244f939b.jpg
Просмотров:	0
Размер:	72.9 Кб
ID:	19636

    Так вот начинаю плавно к вопросу подходить. =) Видите на скринах, разъем выезжает за пределы платы, которая должна была быть шириной в дисплей. Как считаете, сделать плату немного шире, либо напильником по разъему пройтись, что скажется на товарном вид готового изделия, хоть оно еще и в корпус будет запаковано. У разъема, если что, там мяска предостаточно. А вот ширина платы может отразиться на монтаже приборки в целом, так как не у каждого места много может быть. Лично у меня в бусике вообще критично из-за рулевой колонки...

    Зато благодаря 121 пиновому коннектору, можно будет еще пару фентефлюшек накатить, да и ACC вытащит в обход модуля питания.

    Или все-же 96 пин, но без задатков на всякие плюшки? ))
