Как упростить схему?

[Ant1Player]

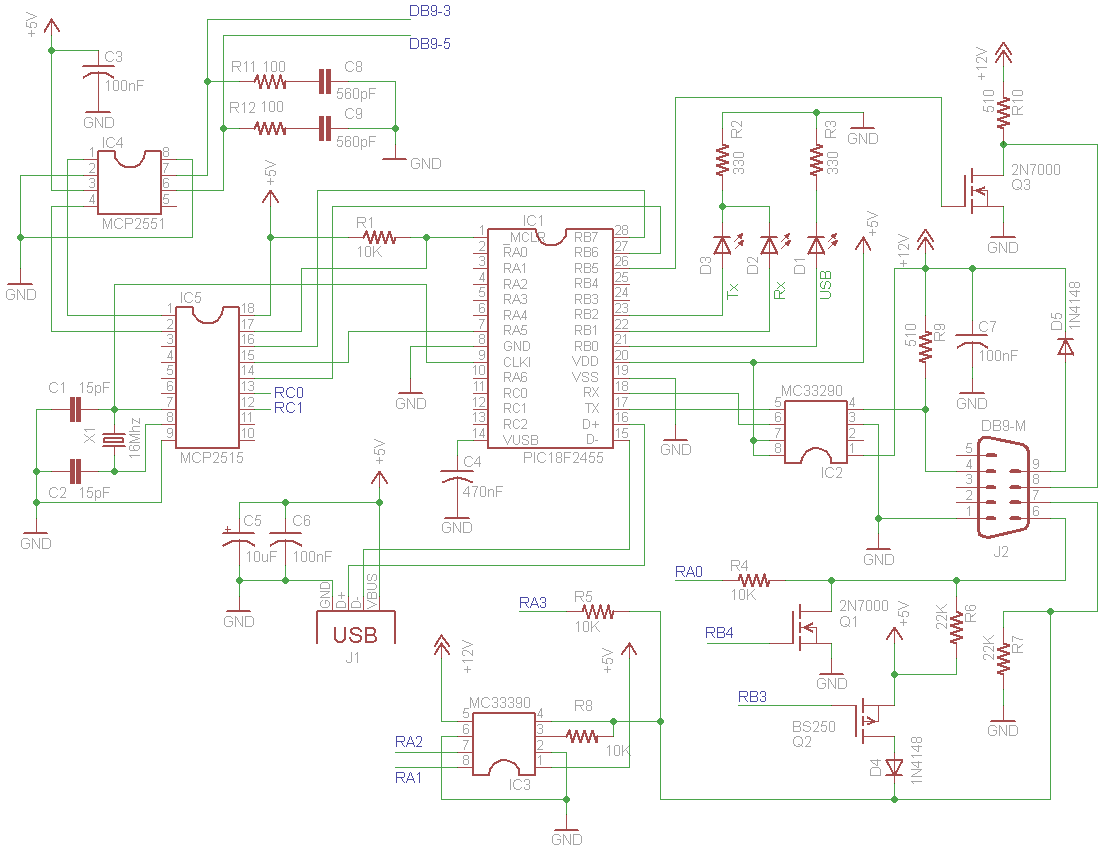

Помогите плз с упращением схемы (рис. 1)
Проверьте не выкинул ли я чего нужного ну или лишние оставил Мне кажится еще MCP2515 ненужная тут (рис. 2)
Мне нужно только k-line.

Распиновка DB9M:
J1850 Bus + - 7
Общий - 1
CAN(H) - 3
K Line - 4
J1850 Bus - 6
CAN(L) - 5
L Line+ - 8
+12 вольт батареи - 9

Заранее благодарен

[vovicus62]

Помогите плз с упращением схемы (рис. 1)
Проверьте не выкинул ли я чего нужного ну или лишние оставил Мне кажится еще MCP2515 ненужная тут (рис. 2)
Мне нужно только k-line.

Распиновка DB9M:
J1850 Bus + - 7
Общий - 1
CAN(H) - 3
K Line - 4
J1850 Bus - 6
CAN(L) - 5
L Line+ - 8
+12 вольт батареи - 9

Заранее благодарен

http://www.compcar.ru/forum/showthread.php?t=5947
всё правильно собирай!,мсп2515 привязана к прошивке,есть 2 прошки,с 1 и с 2мя кварцами,у меня заработала тока с2мя
а у тебя какой блок в шеви-ниве!?,а то может как я зря ваяеш

[Ant1Player]

Bosch mp7.0, ну пока еще не начал ваять, детали собираю
