    По умолчанию Аналог M3-ATX

    Интеллектуальный блок питания.
    Управляется сигналом АСС

    Контроль разряда аккумулятора

    Управление задержками выключения

    Данный блок протестирован нами и показал хороший результат.

    Мощность 120W
    Входное напряжение от 6в до 30в

    Ток канала +5V 6A пиковый 8A
    Ток канала +3.3V 6A пиковый 8A

    Ток канала +12V 3A
    Ток канала -12V 0.1A
    Ток канала +5VSB 2A

    Эксплуатация при температуре внешней среды от -20 до +50

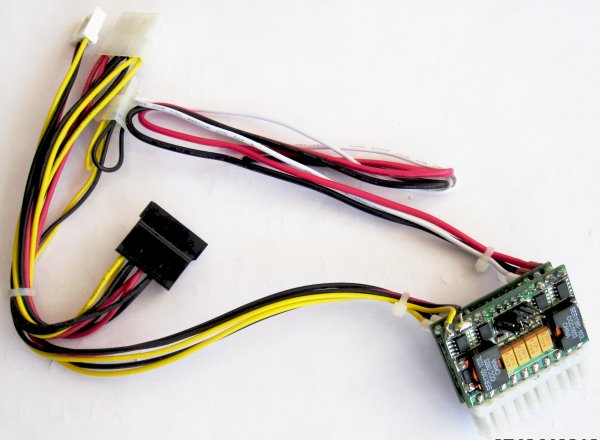

    Нажмите на изображение для увеличения.

Название:	m3.jpg
Просмотров:	1079
Размер:	39.7 Кб
ID:	9959

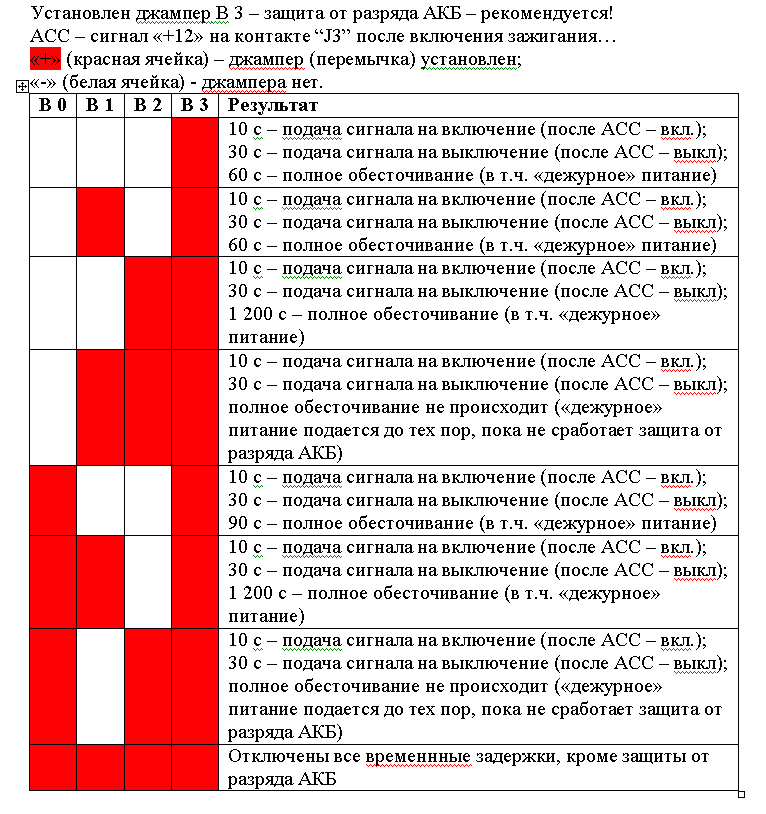

    Таблица таймингов
    Нажмите на изображение для увеличения.

Название:	jampers_m3.png
Просмотров:	1134
Размер:	9.5 Кб
ID:	9963

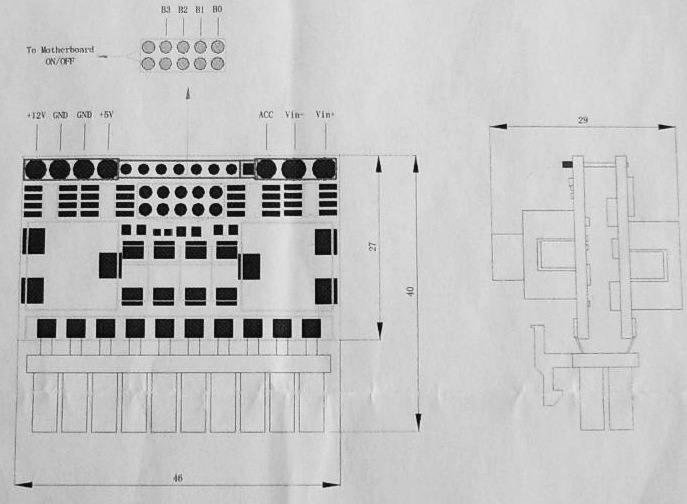

    Нажмите на изображение для увеличения.

Название:	m3-itx.jpg
Просмотров:	952
Размер:	73.6 Кб
ID:	9960
    Последний раз редактировалось Chip; 02.10.2010 в 01:00.

  2. #2
    Ломастер
    Регистрация
    24.02.2008
    Сообщений
    287
    Вес репутации
    257

    По умолчанию Re: Аналог M3-ATX

    Спасибо

  3. #3
    Пользователь
    Регистрация
    29.03.2010
    Возраст
    42
    Сообщений
    63
    Вес репутации
    185

    По умолчанию Re: Аналог M3-ATX

    Вопрос: а если на материнке 24-пиновый разъем на питание, то как подключать? Тут ведь 20 пин...

  4. #4
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    54
    Сообщений
    13,376
    Вес репутации
    10

    По умолчанию Re: Аналог M3-ATX

    На фото видно что имеется четырехпиновый разъем

  5. #5
    Ломастер
    Регистрация
    24.02.2008
    Сообщений
    287
    Вес репутации
    257

    По умолчанию Re: Аналог M3-ATX

    Цитата Сообщение от Chip Посмотреть сообщение
    На фото видно что имеется четырехпиновый разъем
    ээээ нет. это совсем другое. 4х пиновый это отдельно +12 2 провода и 2 земляных для P1 , а 24 отличается от 20ки наличием дополнительных +5 +12 +3.3 и земли.
    Последний раз редактировалось dragon; 02.10.2010 в 10:01.

  6. #6
    Ломастер
    Регистрация
    24.02.2008
    Сообщений
    287
    Вес репутации
    257

    По умолчанию Re: Аналог M3-ATX

    Цитата Сообщение от Artemiy Посмотреть сообщение
    Вопрос: а если на материнке 24-пиновый разъем на питание, то как подключать? Тут ведь 20 пин...
    Подключай оставляя дополнительную секцию 4 контактов на 24 пиновом пустой. На большинствe мамок все заведётся и без. Если не заведётся, то нужно от разъема питалова SATA сделать ответвление на мать, но это крайне маловероятно
    Последний раз редактировалось dragon; 02.10.2010 в 10:41.

  7. #7
    Ломастер
    Регистрация
    24.02.2008
    Сообщений
    287
    Вес репутации
    257

    По умолчанию Re: Аналог M3-ATX

    Порадовали мозги блока питания. Даже если зашатдаунить комп программно, БП отрубает питалово по-любому по истечению установленной перемычкой задержки.

  8. #8
    Продвинутый Аватар для HiddenPilot
    Регистрация
    14.04.2008
    Возраст
    44
    Сообщений
    354
    Вес репутации
    290

    По умолчанию Re: Аналог M3-ATX

    Было бы очень странно если бы БП этого бы не делал или наооборот если бы еще анализировал включен комп или не включен комп, запущена винда или не запущена

  9. #9
    Пользователь
    Регистрация
    29.03.2010
    Возраст
    42
    Сообщений
    63
    Вес репутации
    185

    По умолчанию Re: Аналог M3-ATX

    Что-то меня цена смутила у нас. НА Ebay _не_аналог_ стоит дешевле, чем у нас аналог. Это вообще то же самое или нет: http://cgi.ebay.com/ws/eBayISAPI.dll...=STRK:MEWAX:IT

  10. #10
    Ломастер
    Регистрация
    24.02.2008
    Сообщений
    287
    Вес репутации
    257

    По умолчанию Re: Аналог M3-ATX

    Цитата Сообщение от Artemiy Посмотреть сообщение
    Что-то меня цена смутила у нас. НА Ebay _не_аналог_ стоит дешевле, чем у нас аналог. Это вообще то же самое или нет: http://cgi.ebay.com/ws/eBayISAPI.dll...=STRK:MEWAX:IT
    http://www.mini-box.com/M3-ATX-DC-DC...8&category=981

    Нужно учесть а) доставку б) таможню (магазины не имеют льготы в халявной растаможке до определенной суммы как частники) с) прибль
    Последний раз редактировалось dragon; 03.10.2010 в 19:50.
