Как обстоит дело с эмуляцией навигации? Есть сдвиги?
Читай пост 120 внимательней :)
Есть рабочая прошивка (работает на 21 приусе с начала августа). Делал ее не я, у себя я ее даже не пробовал еще. Сегодня постараюсь забрать ее и выложить.Цитата:
Сообщение от St@rz
Вопрос был вызван последней фразой.Цитата:
Сообщение от ak1976
Интересует работа AVC-Lan адаптера на Carduino на Toyota Land Cruiser 200. Нужна эмуляция нави.Цитата:
Сообщение от ak1976
Спасибо. Буду ждать. :)
Вот эта прошивка.
Вложение 9938
Нужно создать папку sketchbook\libraries\AVCLanNavi\
Положить туда эти файлы.
В основном скетче AVCLan_mini.pde вместо строки
#include <AVCLanCDch.h>
поставить
#include <AVCLanNavi.h>
В выходные постараюсь проверить работу прошивки у себя на машине.
Может совместными усилиями доведем прошивку.
Спасибо. :)
Буду собирать адаптер.
ak1976 а в этих командах не может быть заложено разрешение дисплея, или размер координатной сетки?Цитата:
Сообщение от ak1976
AVCLanNavi.cpp
P.S. Сегодня прошил ардуину новой прошивкой, буду тестировать.Код:AvcOutMessage CmdRegister PROGMEM = {AVC_MSG_DIRECT, 0x0D, {0x00, 0x01, 0x12, 0x10, 0x58, 0x24, 0x5A, 0x85, 0x59, 0x6D, 0x57, 0x68, 0xAE}}; // register navi
AvcOutMessage CmdInit PROGMEM = {AVC_MSG_BROADCAST, 0x09, {0x6D, 0x31, 0xF1, 0x00, 0x00, 0x00, 0x04, 0x00, 0x00}}; // init command
Если оно и заложено, то только в них. Точнее в CmdInit.Цитата:
Сообщение от zionz
CmdRegister регистрирует логические устойства в голове, а CmdInit сообщает их параметры (в чейджере например это емкость чейджера, количество загруженных дисков и т.д.)
Наверное задается не само разрешене, а тип навигации (т.е. поддерживает ли она высокое разрешение или для нее нужно загрублять координаты).
Все это теория пока, сегодня забрал драйвер для arduino. На выходных проверю, станет ли у меня голова работать с высоким разрешением, с этой прошивкой.
Проверил прошиву на приусе 20-м всё работает, но тока с драйвром на 2х микросхемах, на 485 и резисторах не очень, тормозит и вылетает. Ргб активируется звук тоже, респект авторам, реальная замена коммерческого адаптера, цена вопроса 1000р, а то и меньше))) раза в два)))))))))))
У меня эмуляция не заработала :( тормозов, и зависаний нет...
Пробовал AVCLanCDch, AVCLanNavi и
Вот фрагмент лога:Цитата:
Сообщение от ak1976
Единственное, всё (нажатия на тач и кнопки) работает в старом режиме, когда Tx+ Tx- подключены к штатной нави.Код:
AVCLan mini. Kochetkov Aleksey. v0.1.7
Driver type: Arduino - ST485
BuffServial v0.1.2
AVCLanDrv v0.3.1
Navi. v0.0.1
head=0140, eeprom=0140
device=0178
readonly=00
Overflow: 0000
< b 120 1FF 0B4031F10101810202006000
< b 120 1FF 0B4031F10101810202006000
< b 120 FFF 0412014540
< b 120 1FF 0F7431F180341013131013000F000302
Осталось проверить отправку сообщений для ГУ, т.к. есть подозрения что ардуино не чего не шлет в шину...
Код:
shift+ctrl+Gr- уменьшение громкости
key = 109
shiftstate = 6
avclan = S002574901903W
В настройках стоит адрес головы 0140, а судя по логу у головы адрес 120. Лучше поставить автоопределение адреса головы (т.е. выставить адрес 0000)Цитата:
Сообщение от zionz
Можно еще посмотреть лог на предмет сообщений начинающихся с >Цитата:
Сообщение от zionz
И ошибки передачи W c цифрой.
Пока безрезультатно :( менял адрес головы на 0000 на 0120 - в логах только сообщения с <
При отправке S002574901903W в логе появляется w1 - сам лог в машине. по этому точно не скажу.
Кроме этого при отключенной нави, после перезагрузки адаптера по USB голова начинает постоянно перегружаться, мигает окно Мультивижин.... осталось проверить на AVCLanCDch
В режиме когда же подключена нави, все нормально...
2zionz
Чё за авто у тебя. У меня на примусах 10 20 всё работает стабильно, причём даже лучше чем с коммерческим (быстрее) и кнопок проявилось больше в окне меню, остановился на драйвере pca82c250(все драйвера заработали сразу без подстроек и стабильно), тк ни как не смог убрать пропуски (подбор резисторов) на485, из-за них всё тормозит и глючит, поэтому собирай драйвер на pca82c250, цена вопроса 100р и будет тебе счастье))))) Плата с драйвером одеваемая на carduino nano в спринте. На самой кардуине надо отрезать питание от usb, я просто выпаял диодик. Из за этого у меня комп вис при выкл. Ща всё норм. Девайс меньше коммерческого в два раза, так что его теперь можно засунуть прям в башку, а блок нави теперь можно смело выкорчёвывать)))
PS Одна голова хорошо а много ещё лучше, ещё раз спасибо Косте и AK, щас можно хоть начинающим в С и Procc на готовом рабочем проекте попробовать активировать ещё что нибудь, например видео вход для камеры.
Можно попробовать поменять значения сопротивлений R2 и R3. Я ставил спаренный переменный резистр на 10 кОм и добивался нормальной передачи.Цитата:
Сообщение от zionz
У меня гораздо стабильнее работает драйвер на PCA82C250. В нем ничего настраивать не пришлось, все сразу заработало.
Кстати у меня друг, который под навигацию библиотеку переделывал, сейчас тоже видеовход для камеры пытается активировать. Можете объеденить усилия. Там есть вопросы.Цитата:
Сообщение от xx-lexa
Я смотрел схему Ipsum'а, так там камера через контроллер камеры подключается через RGB. Сам контроллер камеры включается в разрыв RGB кабеля идущего от навигации. Т.е. подключить обычную NTSC камеру вроде как нельзя.
Но для приусов продают активаторы видеовходов, интересно бы было узнать куда на голову подается видеосигнал и какое устройство эти активаторы эмулируют.
прямо на монитор
ДВД
На приусах камера идёт через PARKING ASSIST, далее в башку, те у камеры заднего хода походу свой адрес, и он в паралели по ргб. Также в башке приусов есть отдельный видеовход для DVD, в нете где то видел распиновку большого разьёма. Сейчас на столе лежит тв тюнер. Он подключается по ргб, походу в паралель с нави, т.е при управлении нави, камера и тв, что то одно должно быть активировано. Сёдня Наверно выложу лог от тв тюнера со всеми кнопками, где бы нарыть лог от двд...
P.S драйвер на pca82c250-рулит!!! Неделя жёстких тестов - полёт нормальный)))
тв тюнер по ргб? я весь в сомнениях....
не ошибочка вышла, тюнер не ргб. Не могу подцепить тюнер. Подал питание подключил тх+-, где его активировать на 20-ке, доп кнопки в инфо не появилось, на 11-м кнопкой тв активируется
как то так, но это не японец, разьём 40 пиновый, у меня 28. эмулировать надо двд, либо тюнер.
очень даже по ргб. управление, естественно, по авц-ланЦитата:
Сообщение от (vS)
покажи-ка мне разъемы...Цитата:
Сообщение от uzzzer
давным давно находил такуб распиновку, и что саоме интересное, на сколько я понял видеовход активируется подачей +12В на соседнем разъеме... но сам не делал, инфа была помоему с итальянкого сайта...Цитата:
Сообщение от xx-lexa
да, испания, у них не то пальто, поэтому наверно пинов больше. Пожалуйста, подскажите, если нет кнопки тв, при подключении тюнера, она должна появится, г де - нибудь или надо башку менять, где есть хардовая кнопка тв. башка - 86110-47062, тюнер - 86010-48030.
ну вот продухт, который туда подключается.Цитата:
Сообщение от (vS)
http://www.vega-absolute.ru/producti...log/43/71.html
да там все видео по ргб подключается. у меня, например, цепочка голова-парковщик(с камерами)-нави/тв. а внешний композит подключается уже к тв. ну, т.е. сигнал в голову в спокойной обстановке транслируется через парковщик, он по необходимости отрубает его и подключает заднюю/переднюю камеру, а сам сигнал выбирается с нави или тв. ну а тв в свою очередь позволяет выбрать композит, типа видео какое подключить. отключаешь парковщик - отрубается всё
а тут моя голова http://www.compcar.ru/forum/showthread.php?t=4145
Всем привет.
Вот в этом файле (на 91 странице) четко говорится о том, что камера подключается непосредственно к монитору (головному устройству) в формате видео сигнала, а не RGB.
Только вот у меня на голове тоже контактов меньше, так что придется искать дальше, но сначала надо видео вход активировать - черный экран получить, а потом уже искать контакты в разъёме. Коммерческие активаторы видео входа, для подключения камеры заднего вида, для таких автомобилей как у меня продаются, значит это раелизуется легко (но долго :)). Ардуино, которое делает вид что оно навигация уже давно работает. Ковыряем дальше :)
спасибо, посмеялся.Цитата:
Сообщение от uzzzer
и где там написано, что RGB?
всю жизнь на тойотах телек по композиту был, на хондах то композит то РГБ, кенвуд тоже то так то сяк... ниссан чаще композит, но бывает РЖБ...
Ну че затихли то? Народ! Надо эту проблему (активацию видео входа) победить! Какие есть идеи?
чем помочь?
ну вопчем, тв у меня действительно по композиту, а камеры по ргб. в принципе, можно было догадаться из названия веговского тюнера -- там присутствует слово "транскодер"Цитата:
Сообщение от (vS)
Ну в идеале, команды для активации и включения видео-входа по AVC-lan расписать :). Ну или хотя бы ссылку дать - где искать.Цитата:
Сообщение от (vS)
это только телек или ДВД сниферить :)
Добрый вечер, подскажите достаточно ли мне будет сборки на 4х резисторах AVCLAN_RESISTOR для тупо активации балансного звука на чейнджерном разъеме, xx-lexa писал что сборка на 4х резисторах вроде как нестабильна!?
чо?......
Первый раз слышу про такое чудо на резистрахЦитата:
Сообщение от bagz
Где ты такое прочитал?
Тебе от чего звук надо вывести? В этой теме адаптер тача обсуждается больше. Опиши подробно свою задачу. Может тебе нужен AZ-FM?Цитата:
Сообщение от bagz
ЭТО всего лишь согласователь уровней сигнала для дуины :) переходничокс... ;)Цитата:
Сообщение от St@rz

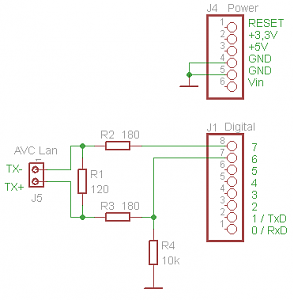

Сорри за сумбур имелось ввиду сборка резисторов с ардуниоЦитата:
Сообщение от Chip
http://compcar.ru/forum/attachment.p...1&d=1283777149
Звук линейный с пскар через az-fm в головуЦитата:
Сообщение от St@rz
дело в том что есть штатная голова toyota хочю на ней активировать балансный вход (вход чейнджера)
http://i034.radikal.ru/1010/29/f923b549718a.jpg
AZ-FM уже преобретен нужно только сэмулировать код на +tx -tx чтоб голову обмануть и активировать баланс
PS У меня от головы остался только усилитель, так что мне нужно тупо активация балансного входа, я неслушаю с головы cd fm type она у меня работает только как уселок + энкодер
