Фоновая подсветка телевизора Ambilight

Запускаю екзешник подсветка несколько раз мигает и всё, не работает. Что йа делаю не так? Ком порт выбрал, параметры задал как в настройках самого порта.
Ещё просьба сделать кнопочку "use default" ибо даже при перераспаковке программы в другое место конфиг остаётсо старый...
В подменю настройки цвета лучше добавить цифры (как было у Chipa) т.к. при перемещение какого либо из оттенков достаточно проблематично вернуть их в исходное состояние. В предпросмотре видно всегда основной монитор(даже если выбираеш второй), во вкладке экран мониторы отображаются как 0, 1 хотя наверное должно быть как 1,2.

Цитата:

---

Сообщение от Sorgan

Запускаю екзешник подсветка несколько раз мигает и всё, не работает. Что йа делаю не так? Ком порт выбрал, параметры задал как в настройках самого порта.
Ещё просьба сделать кнопочку "use default" ибо даже при перераспаковке программы в другое место конфиг остаётсо старый...
В подменю настройки цвета лучше добавить цифры (как было у Chipa) т.к. при перемещение какого либо из оттенков достаточно проблематично вернуть их в исходное состояние. В предпросмотре видно всегда основной монитор, во вкладке экран мониторы отображаются как 0, 1 хотя наверное должно быть как 1,2.

---

у меня нормально работает. по крайней мере та прога который выложил CHIP сегодня. Запускаю мигнет несколько раз и потухнет, потом жму правой кнопкой по значку включить и начинает работать, но перед этим выставил во второй вкладке размер зон.
И да, лучше сделать цифры в подменю настройка цвета.

Цитата:

---

Сообщение от Sorgan

В подменю настройки цвета лучше добавить цифры (как было у Chipa) т.к. при перемещение какого либо из оттенков достаточно проблематично вернуть их в исходное состояние. В предпросмотре видно всегда основной монитор(даже если выбираеш второй), во вкладке экран мониторы отображаются как 0, 1 хотя наверное должно быть как 1,2.

---

цифры добавлю, действительно не удобно выставлять баланс белого

проверить работу с двумя мониторами в windows нет возможности (в linux работает), можно поподробнее описать в каком режиме включены мониторы

У меня в Win 7 не заработала, хотя данные программа шлет, это видно по миганию светодиода RX

Цитата:

---

Сообщение от Chip

У меня в Win 7 не заработала, хотя данные программа шлет, это видно по миганию светодиода RX

---

у меня сначала то же не работало, зоны настроял и каналы выставил и заработало

Первым делом сделал все настройки и зоны отконфигурировал

Цитата:

---

Сообщение от Chip

У меня в Win 7 не заработала, хотя данные программа шлет, это видно по миганию светодиода RX

---

а в предпросмотре с включенным показом зон, цвета в зонах меняются?


v.1.0.1
+отображение цифр в настройках цвета
+настройки сохраняются в папке с программой

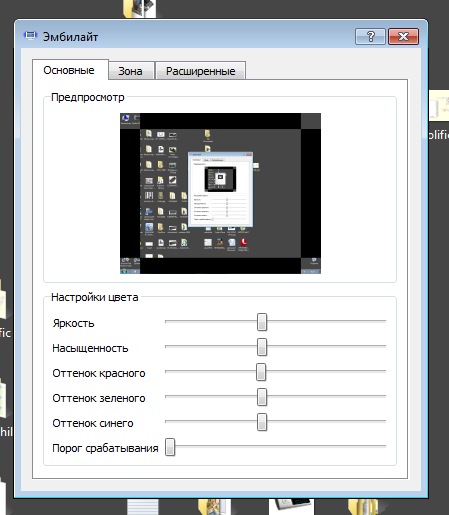

Черного цвета

Вложение 10474

Цитата:

---

Сообщение от Chip

Черного цвета

---

а если настройками цвета "поигратся"

Проверил последнюю версию, заработала .

Цитата:

---

Сообщение от Chip

Черного цвета

---

мой косяк

v1.0.2
fix: расчет цвета

Теперь все работает и цвета в предпросмотрах зон правильно отображает
Скачать Программу с настройками на 4 зоны

Скачал версию которую выложил Chip. И нельзя не отметить положительных тенденций. Программа перестала дико тормозить (но по прежнему не работает) и на ардуине начал мигать светодиод, частота его миганий напрямую зависит от скорости обновления.
Проверял на XP и 7.
Тут вроде всё верно(?):
http://s1.pixant.ru/00/amb_200.jpg

Цитата:

---

Сообщение от Eraser

цифры добавлю, действительно не удобно выставлять баланс белого

проверить работу с двумя мониторами в windows нет возможности (в linux работает), можно поподробнее описать в каком режиме включены мониторы

---

Даже с одним монитором эмбилайт не работает. У всех при включеном эмбилайте мигает курсор мышки? В первых версиях программ он не мигал но и ардуина тогда ни как не реагировала.

Скорость порта должна быть 115200 , а не 9600
У меня работает на Win7, только ресурсов жрет много, надеюсь что в линуксе не будет такой прожорливой

Цитата:

---

Сообщение от Chip

Скорость порта должна быть 115200 , а не 9600
У меня работает на Win7, только ресурсов жрет много, надеюсь что в линуксе не будет такой прожорливой

---

Да. Программа весьма плотоядна. 115200 заработало только на перекаченном дистрибутиве. Курсор моргает(что не критично) а вот второй монитор не работает... Включить второй можно только по старинке выставив его основным в винде. Курсор моргает с частатой "скорость обновления".

Цитата:

---

Сообщение от Chip

Скорость порта должна быть 115200 , а не 9600
У меня работает на Win7, только ресурсов жрет много, надеюсь что в линуксе не будет такой прожорливой

---

в линуксе (тестировал в Ubuntu) все как-то лучше(см. рис.):
-со вторым монитором работает(вторым подключен телик)
-моргания курсора не заметил
-ресурсов жрет немного, на общей работе системы не сказывается, даже при просмотре HD (нагрузка идет на видео, используется VDPAU)


переходите на линукс :)

Цитата:

---

Сообщение от Eraser

в линуксе (тестировал в Ubuntu) все как-то лучше(см. рис.):
-со вторым монитором работает(вторым подключен телик)
-моргания курсора не заметил
-ресурсов жрет немного, на общей работе системы не сказывается, даже при просмотре HD (нагрузка идет на видео, используется VDPAU)


переходите на линукс :)

---

Я что то не вижу софт для Ubuntu, покажите если не сложно.

v.1.0.3
fix: пересчет размеров зон при смене дисплея
+ уменьшил шаг и предел "Скорости обновления"


зы версию для linux выложу позднее

фигасике, выставляю 42 канала и скорость обновления 1 мс, загрузка проца на 60-70%. интересно как на ubuntu будет себя вести эта прога, и возможно ли сделать так как в ubuntu? а то уж проц напрягается.

Цитата:

---

Сообщение от Tarko

фигасике, выставляю 42 канала и скорость обновления 1 мс, загрузка проца на 60-70%. интересно как на ubuntu будет себя вести эта прога, и возможно ли сделать так как в ubuntu? а то уж проц напрягается.

---

В убунту было выставлено 12 каналов и частота обновления 50.
Интересно,а у вас эмбилайт на 42 канала? зачем выставлять 42, если не используется?
много конечно зависит от проца, я тестировал на 2Ггц

В версии 1.3 пересчет размеров зон при смене дисплея происходит но к сожалению цвета всё равно берутсо с основного монитора... даже при выставлении задержки в 1 мс субьективно лаг больше чем в программе CHIPA c 20 мс...

Цитата:

---

Сообщение от Eraser

В убунту было выставлено 12 каналов и частота обновления 50.
Интересно,а у вас эмбилайт на 42 канала? зачем выставлять 42, если не используется?
много конечно зависит от проца, я тестировал на 2Ггц

---

пока 42 канала не имею, но планирую еще только, вот и решил просто систему погонять на максимуме, проц Intel Core Duo 2.20 Ghz.
вот и думаю если так грузить будет то надо поменьше каналов сделать.

Цитата:

---

Сообщение от Sorgan

В версии 1.3 пересчет размеров зон при смене дисплея происходит но к сожалению цвета всё равно берутсо с основного монитора... даже при выставлении задержки в 1 мс субьективно лаг больше чем в программе CHIPA c 20 мс...

---

а сравнение производилось когда программа в фоновом режиме?

зы выкладываю исполняемый файл для linux

Цитата:

---

Сообщение от Eraser

а сравнение производилось когда программа в фоновом режиме?

зы выкладываю исполняемый файл для linux_x86-64, для 32-битной попозже

---

По всякому.

Собрал все по схеме уважаемого Chipa. все работает и радует...
Задумался всьерзьез над большим кол-вом каналов, на новых "амбилайтах" их по 3-4 группы (по 3 светодиода в группе) стоит на сторону.
Несколько раз перечитал форум но так толком и не понял есть ли схемотехническое решение на большое кол-во каналов?

в электронике особо не силен...

заранее спасибо.

Сколько каналов интересует?

Для своего монитора в 24 дюйма хотел бы попробывать 30 каналов (моник висит на стенке) получается по бокам две группы по 3 диода а сверху и снизу по три группы по три диода в каждой.

в будущем возможно замахнусь на домашнюю плазму 50 дюймов, думаю там нада более 60 каналов к примеру по 3-4 группы по бокам (24 канала) и по 6 сверху и снизу (42).


Как такая идея?

насколько я понял, что идея со сдвиговыми регистрами зашла в тупик из-за малой мощности?
может тогда использовать несколько ардуин, свзяаных по i2c, как Вы предлагали в первом посту?

Есть опробованная схема на шифтах 24 канала

у-у-у! уже хочу!
кстати, интересно будет протестировать загруженность проца при работе 24 каналов...
ленточка есть, ардуинка есть, каналы добавлю на макетке, осталось только регистры купить...

ксати, мой коре2дуо 8400 под программкой от Eraser жрет 30-35% проц. времени при 9 включеных каналах. первоначальная програмка при тех же 9 каналах кушает всего около 10% хоть и наблюдаются некоторые "фризы" особенно в играх

Огромное спасибо за помощь SBorovkov

PHP код:

---

#define TCNT2_Const 250 //256-9
#define BrightnessSize 24 //число каналов

unsigned long blank=0; //таймер простоя

uint8_t volatile PWM_Counter=0;
uint8_t Brightness[BrightnessSize];

void setup()
{
          pinMode(10, OUTPUT);   //SS SPI вывод для управления защелкой
        pinMode(11, OUTPUT);    // SPI DATA
        pinMode(13, OUTPUT);   // SPI Clock
        digitalWrite(10,LOW);
        digitalWrite(11,LOW);
        digitalWrite(13,LOW);
        SPSR = (1<<SPI2X);       // SPI set clock rate fck/2
        SPCR = (1<<SPE)|(1<<MSTR); // Enable SPI, Master

    for (int i=0;i<BrightnessSize;i++) //обнулить массив
    {
        Brightness[i]=0;
    }

        Serial.begin(115200);

    TIMSK2 &= ~(1<<TOIE2); //разрешения прерывания по переполнению таймера/счетчика Т2
    TCCR2A &= ~((1<<WGM21) | (1<<WGM20));// Режим работы таймера/счетчика
    TCCR2B &= ~(1<<WGM22);// Режим работы таймера/счетчика
    TCCR2B |= (1<<CS22); //установка предделителя 64
    ASSR &= ~(1<<AS2);  //Выбор источника синхронизации таймера если AS2=0 от системного генератора
    TCNT2 = TCNT2_Const; //  16000000/256/100/64=8 tcnt2=256-8=248.
    TIMSK2 |= (1<<TOIE2);//Разрешение прерывания по переполнению Т2.
    sei();
}

void loop()
{
  if (Serial.available() > BrightnessSize)
  {
      if (Serial.read() == 255)  //проверка прификса
        {
            for (int i = 0; i < BrightnessSize; i++)
             {
               Brightness[i] = Serial.read();  // прочитать данные о цветах из порта в массив
             }
             blank=0;
        }
  } else {
           if(blank>100000) { blank=0; for (byte i = 0; i < BrightnessSize; i++)  Brightness[i] = 15;}
          blank++;
         }
}

SIGNAL(TIMER2_OVF_vect)
{
uint8_t PWM_Counter_v=PWM_Counter; // поскольку PWM_Counter объявлена как valotile, обращение к ней - всегда обращение в память. Поэтому создаем локальную копию, она будет храниться в регистре.
TCNT2 = TCNT2_Const;
uint8_t i = 0;

uint8_t byte_shift;
uint8_t nbit; // делаем переменную для хранения сдвинутого бита, чтобы у компилятора не возникало желания каждый раз в цикле сдвигать 1 на bt бит влево

byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI
//**************************************
byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI
//**************************************
byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI

    PORTB |= (1<<PIN2); //формируем положительный импульс защелки
        PWM_Counter++;
        while(!(SPSR & (1<<SPIF)));   // Ожидание завершения передачи данных
    PORTB &= ~(1<<PIN2);
}


---

схема
Вложение 10521

Распределение зон
Вложение 10520

[QUOTE=Chip;74534]Огромное спасибо за помощь SBorovkov

PHP код:

---

#define TCNT2_Const 250 //256-9
#define BrightnessSize 24 //число каналов

unsigned long blank=0; //таймер простоя

uint8_t volatile PWM_Counter=0;
uint8_t Brightness[BrightnessSize];

void setup()
{
          pinMode(10, OUTPUT);   //SS SPI вывод для управления защелкой
        pinMode(11, OUTPUT);    // SPI DATA
        pinMode(13, OUTPUT);   // SPI Clock
        digitalWrite(10,LOW);
        digitalWrite(11,LOW);
        digitalWrite(13,LOW);
        SPSR = (1<<SPI2X);       // SPI set clock rate fck/2
        SPCR = (1<<SPE)|(1<<MSTR); // Enable SPI, Master

    for (int i=0;i<BrightnessSize;i++) //обнулить массив
    {
        Brightness[i]=0;
    }

        Serial.begin(115200);

    TIMSK2 &= ~(1<<TOIE2); //разрешения прерывания по переполнению таймера/счетчика Т2
    TCCR2A &= ~((1<<WGM21) | (1<<WGM20));// Режим работы таймера/счетчика
    TCCR2B &= ~(1<<WGM22);// Режим работы таймера/счетчика
    TCCR2B |= (1<<CS22); //установка предделителя 64
    ASSR &= ~(1<<AS2);  //Выбор источника синхронизации таймера если AS2=0 от системного генератора
    TCNT2 = TCNT2_Const; //  16000000/256/100/64=8 tcnt2=256-8=248.
    TIMSK2 |= (1<<TOIE2);//Разрешение прерывания по переполнению Т2.
    sei();
}

void loop()
{
  if (Serial.available() > BrightnessSize)
  {
      if (Serial.read() == 255)  //проверка прификса
        {
            for (int i = 0; i < BrightnessSize; i++)
             {
               Brightness[i] = Serial.read();  // прочитать данные о цветах из порта в массив
             }
             blank=0;
        }
  } else {
           if(blank>100000) { blank=0; for (byte i = 0; i < BrightnessSize; i++)  Brightness[i] = 15;}
          blank++;
         }
}

SIGNAL(TIMER2_OVF_vect)
{
uint8_t PWM_Counter_v=PWM_Counter; // поскольку PWM_Counter объявлена как valotile, обращение к ней - всегда обращение в память. Поэтому создаем локальную копию, она будет храниться в регистре.
TCNT2 = TCNT2_Const;
uint8_t i = 0;

uint8_t byte_shift;
uint8_t nbit; // делаем переменную для хранения сдвинутого бита, чтобы у компилятора не возникало желания каждый раз в цикле сдвигать 1 на bt бит влево

byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI
//**************************************
byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI
//**************************************
byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI

    PORTB |= (1<<PIN2); //формируем положительный импульс защелки
        PWM_Counter++;
        while(!(SPSR & (1<<SPIF)));   // Ожидание завершения передачи данных
    PORTB &= ~(1<<PIN2);
}


---

В моем повторении данного кода не загораются 3 светодиода, которые висят на Q2 каждого 74hc595. В чем может быть проблема?

Вечером проверю код

Tarko, проверь плз, остальные по отдельности загораются и гаснут корректно?

SBorovkov, еще одну штуку заметил, делаю что бы все загорелись красные, ну тупо заливаю экран в паинте красным цветом, и все зоны располагаются на красном, то сначала светодиоды горят как и положено красным, но через некоторое время загораются синие, во как, а так в остальном вроде нормально, но по крайней мере еще не заметил

попробуй в начале обработчика прерывания поставить
sei();
и сообщи о результате.

Tarko, уточни, синие вместо красных или вместе с красными?

Нужно ли ставить на выходах ключи?

Цитата:

---

Сообщение от SBorovkov

Tarko, уточни, синие вместо красных или вместе с красными?

---

именно синие вместо красных.
попробывал дописать sei(); в обработчик, ни чего хорошего не вышло, стало мерцание и загорались не те светодиоды что надо.

мерцаниепри добавлении - вполне нормально. Но не те светодиоды загораться по идее не должны бы. Подумаю вечерком.
