Кнопка Старт/Стоп на МК Arduino

Как подключить микроконтроллер(МК) на питание я знаю, через преобразователь из 12v в 5v. Из МК выходит 3 режима
1. Режим АСС
2. Режим зажигания
3. Режим стартер

как подключить выходы с платы на провода этих режимов автомобиля. Это примерная схема, поправте что не нужно кудадобавить и изменить

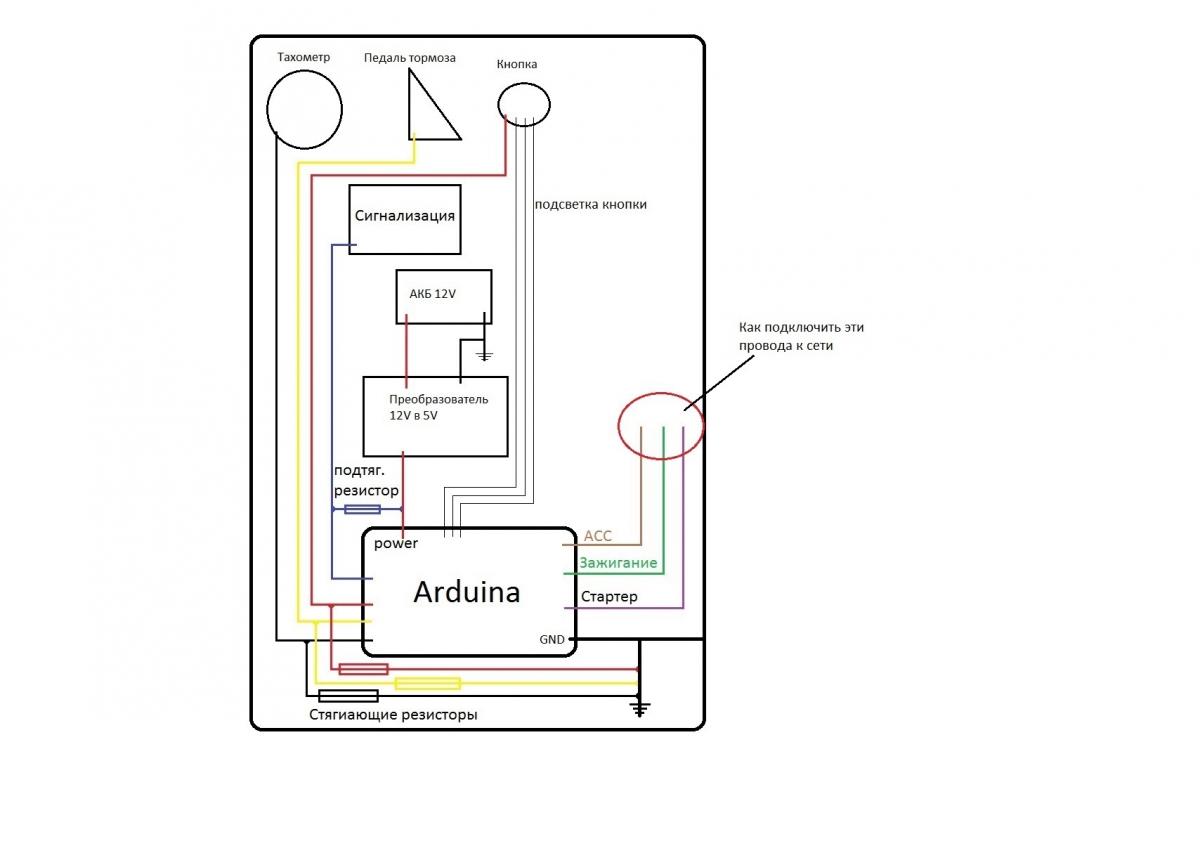

Вложение 17454

Через реле, для стартера реле понадобится соответствующее его току

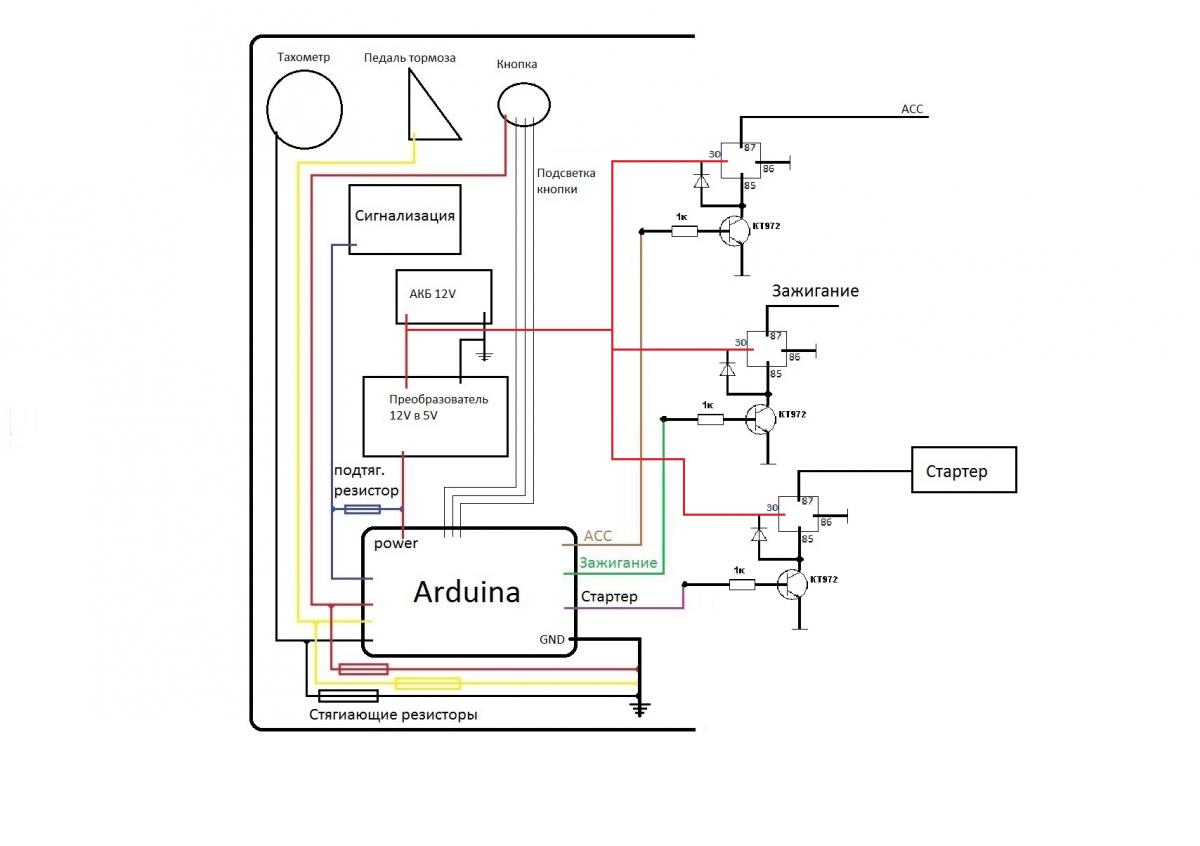

Вложение 17455

Я правильно понял??

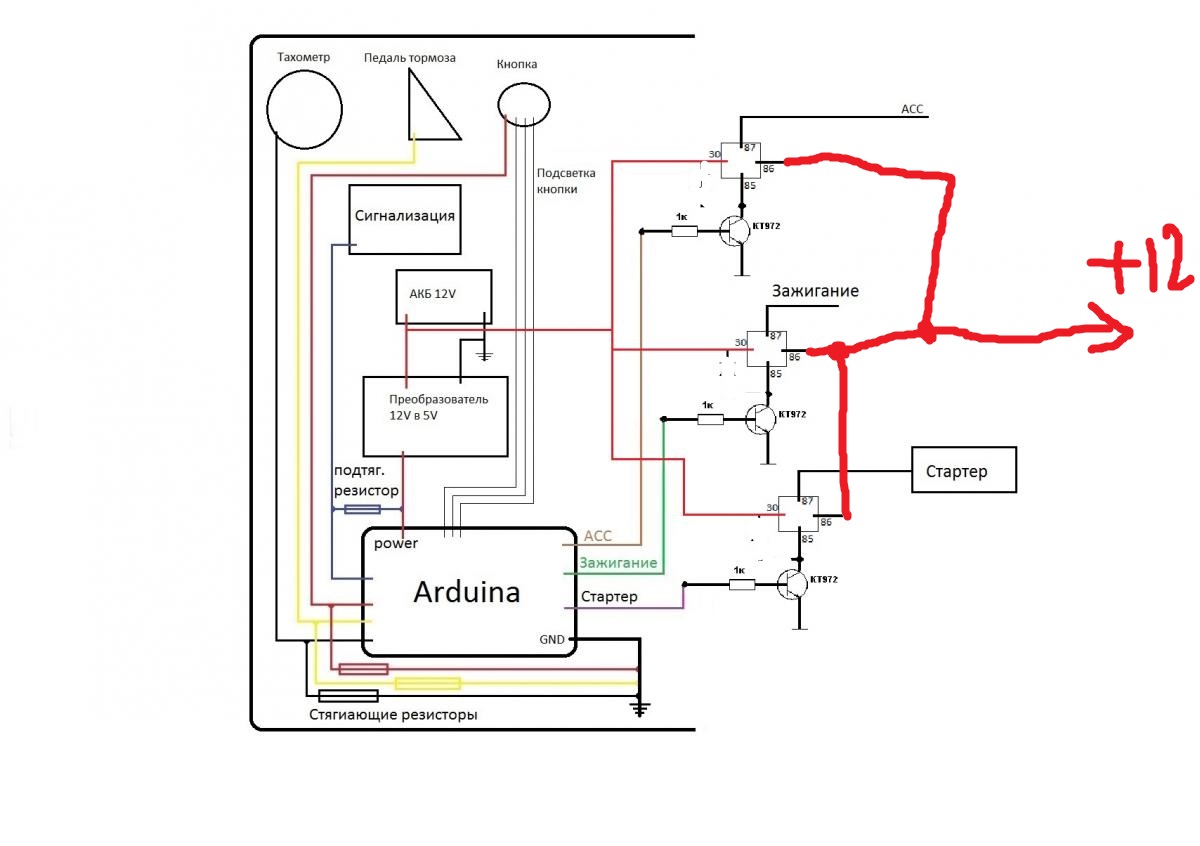

Вложение 17461

30 и 85 это обмотка реле?
У Вас в автомобиле сигналы ACC, Стартер и Зажигание, в активном состоянии что на выходе выдают?

Обмотка реле 85 и 86.
Я не знаю что они выдают, Кнопку парень на сайте Drive2 делал как подцеплял говорит, что не помнит, и посмотреть сейчас не может, так как машина далеко на ремонте. Мне он скинул скетчь программы, могу отправить

Привет Сергей174 скинь скетчь ,тоже хотелось бы реализовать такое дело ,только я хочу добавить в схему еще и "AD2000-M",это типа того что в "перевозчике" получится.Вложение 17465

Хорошо скину ближе к вечеру.
maestro777 Твое вложение не открывается, залей еще раз

Вот скетчь, Ты знаешь как подключить выходы??

Цитата:

---

**byte ACCPin = 11; //Выход на транзистор переферии ACC
**byte EnginePin = 10; //Выход на транзистор зажигания
**byte StarterPin = 9; //Выход на транзистор стартера
**
**byte ButtonPin = 8; //Вход + с кнопки <----------------------------- Стягивающий резистор на "-"
**byte StopPin = 12; //Вход с тормоза <----------------------------- Стягивающий резистор на "-"
**
**byte ImmoPin = 7; //Вход с иммо <----------------------------- Подтягивающий резистор на "+"
**byte TahoPin = 6; //Вход с тахометра <----------------------------- Стягивающий резистор на "-"
**
**byte WordsPin = 5; //Выход на глазок 1
**byte YellowGlazokPin = 4; //Выход на глазок 2
**byte GreenGlazokPin = 3; //Выход на глазок 3
**
**byte statusEngine = 0;
**//byte rotate = 0;
**unsigned int rotate=0;
**boolean stateACC = false;
**
**unsigned long lastPress = 0;
**unsigned long lastImmo = 0;
**unsigned long splitTime = 0;
**unsigned long time =0;
**
**byte stat = 0;
**
**void setup(){
****pinMode(EnginePin, OUTPUT);
****pinMode(StarterPin, OUTPUT);
****pinMode(ACCPin, OUTPUT);
****pinMode(WordsPin, OUTPUT);
****pinMode(YellowGlazokPin, OUTPUT);
****pinMode(GreenGlazokPin, OUTPUT);
****//time = 0;
****lastImmo*=*millis();
****lastPress*=*millis();
****Serial.begin(9600);
****Serial.println("Arduino is started");
**}
**
**// 0 - Все выключенно
**// 1 - Включено только зажигание
**// 2 - Крутиться стартер, ждем оборотов
**// 3 - Двигатель работает, все включено
**// 4 - Неудачная попытка запуска, включено только зажигание
**// 5 - Двигатель заглушен, АСС пока еще работает
**
**void loop(){
********
****if (stat != statusEngine) {stat = statusEngine; Serial.println(stat);}
****unsigned long newTime = millis() - lastPress;
****unsigned int button = pressButton();
****//if (button != 0) Serial.println(button);
**
******lastImmoTest();
****switch (statusEngine) {
******//----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
****case 0:
****
****
********digitalWrite(GreenGlazokPin, LOW);
********if (stateACC) digitalWrite(YellowGlazokPin, HIGH); else digitalWrite(YellowGlazokPin, LOW);
********if (millis() - lastImmo > 10000) digitalWrite(WordsPin, HIGH); else digitalWrite(WordsPin, LOW);
********
********
******if (button == 1500 && stateACC) {
********StopAll();
******}
******
******else if (button == 1500 && !stateACC) StartACC();
******
******else if (button != 0 && millis() - lastImmo > 2000 && newTime > 500) {
********StartEngine();
********statusEngine*=*1;
******}
******
******
******break;
**
**
******//----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
****case 1:
****if (digitalRead(ImmoPin) == LOW) StopAll();
**********digitalWrite(WordsPin, HIGH);
********
********if (stateACC) digitalWrite(YellowGlazokPin, HIGH); else digitalWrite(YellowGlazokPin, LOW);
********
********if (millis() - lastImmo > 2000 && StopIsPress() && newTime < 900)
********{
**********digitalWrite(GreenGlazokPin, HIGH);
**********digitalWrite(WordsPin, HIGH);
********}
*******/* else
********{
**********digitalWrite(GreenGlazokPin,*!digitalRea d(GreenGlazokPin));
**********delay(100);
********}*/
********
********
******if (button == 1500) {
********StopAll();
******}
******else if (button != 0 && newTime > 500) {
********if (!stateACC)
**********StopAll();
********else
********{********
**********StopEngine();
**********statusEngine*=*5;
********}
******}
******else if (newTime > 800 && newTime < 900 && StopIsPress()) {
********StartStarter();
********statusEngine*=*2;
******}
******break;
**
**
******//----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
**
****case 2:
****
****
**********digitalWrite(WordsPin, HIGH);
**********digitalWrite(GreenGlazokPin, HIGH);
**********if (stateACC) digitalWrite(YellowGlazokPin, HIGH);
********
**
******if (digitalRead(TahoPin) == HIGH) {
********rotate++;
********while (digitalRead(TahoPin) == HIGH) if (digitalRead(ImmoPin) == LOW) {StopAll(); break;}
********
******}
**
******if (rotate>=2) {
********unsigned int rpm = (rotate*60000*10000/2)/(micros()-splitTime);
********Serial.print("rpm: ");Serial.println(rpm);
********rotate=0;
********splitTime*=*micros();
**
********if (rpm>1500) { //<-------ВЕРНУТЬ СЮДА ТЫЩУ!!!! <-------
**********StopStarter();
**********StartACC();
**********statusEngine*=*3;
**********Serial.println("Engine is WORK!!");
**********break;
********}
******}
******
******if (button != 0 && newTime > 500) {
********StopAll();
******}
******else if (newTime > 5000 || !StopIsPress()){
********StopStarter();
********statusEngine*=*4;
******}
******break;
**
******//----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
**
****case 3:
********digitalWrite(GreenGlazokPin, HIGH);
********digitalWrite(YellowGlazokPin, LOW);
********if (newTime > 5000) digitalWrite(WordsPin, LOW); else digitalWrite(WordsPin, HIGH);
********
******if (button == 1500) {
********StopAll();*****
******}
******else if (button != 0 && newTime > 500) {
********StopEngine();
********statusEngine*=*5;
******}
******break;
**
******//----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
**
****case 4:
****
********digitalWrite(WordsPin, HIGH);
********digitalWrite(GreenGlazokPin, !digitalRead(GreenGlazokPin)); delay(50);
********digitalWrite(YellowGlazokPin, LOW);
****
******if (button == 1500 || newTime > 10000) {
********StopAll();***
******}
******else if (button != 0 && newTime > 500 && StopIsPress()) {
********StartStarter();
********statusEngine*=*2;
******}
******else if (button != 0 && newTime > 500 && !StopIsPress()) {
********StopAll();
******}
**
******break;
**
******//----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
**
****case 5:
****
*********digitalWrite(GreenGlazokPin, LOW);
********if (stateACC) digitalWrite(YellowGlazokPin, HIGH); else digitalWrite(YellowGlazokPin, LOW);
********
********if (newTime > 5000)
********{
**********if (millis() - lastImmo > 5000) digitalWrite(WordsPin, HIGH); else digitalWrite(WordsPin, LOW);
********}
********else
**********digitalWrite(WordsPin, HIGH);
********
****
******if (button == 1500) {
********StopAll();
******}
******else if (millis() - lastImmo < 2000) StopAll();
******else if (button != 0 && newTime > 500) {
********StartEngine();
********statusEngine*=*1;
******}
******lastImmoTest();
******break;
******//----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
**
**
****}**
**}
**
****void StartEngine(){
****digitalWrite(EnginePin, HIGH);
******Serial.println("Engine is ON");
******lastPress*=*millis();
****}
****
****void StopEngine(){
****digitalWrite(EnginePin, LOW);
******Serial.println("Engine is OFF");
******lastPress*=*millis();
****}
****
****void StopAll(){
****digitalWrite(EnginePin, LOW);
****digitalWrite(StarterPin, LOW);
****digitalWrite(ACCPin, LOW);
******Serial.println("All OFF");
*****while (!digitalRead(ButtonPin)){}
******stateACC*=*false;
******lastPress*=*millis();
******statusEngine*=*0;
******lastPress*=*millis();
****}
****
****void StartStarter(){
****digitalWrite(StarterPin, HIGH);
******Serial.println("Starter START!");
******splitTime*=*micros();
******lastPress*=*millis();
****}
****
****void StopStarter(){
****digitalWrite(StarterPin, LOW);
******Serial.println("Starter if OFF!");
******lastPress*=*millis();
****}
****
****void StartACC(){
****digitalWrite(ACCPin, HIGH);
******Serial.println("Starter ACC!");
******stateACC*=*true;
******lastPress*=*millis();
****}
****
****void lastImmoTest(){
******if (digitalRead(ImmoPin) == LOW) { //<----------------------------- Поменял на LOW
********lastImmo*=*millis();
********Serial.println("Immo+");
******}
****}
****
****unsigned int pressButton(){
******unsigned long newTime = millis();
******boolean currentPosition = digitalRead(ButtonPin);
****
******if (currentPosition == HIGH){
********delay(50);
********currentPosition*=*digitalRead(ButtonPin);
******}
******while (!currentPosition) {
********currentPosition*=*digitalRead(ButtonPin);
********if (millis() - newTime > 1000) return 1500;
******}
******newTime*=*millis() - newTime;
******if (newTime < 60) newTime = 0;
******return newTime;
****}
****
****boolean StopIsPress(){
******return digitalRead(StopPin);
****}

---

Привет Сергей ,ну и код громадный да еще и звездочек сколько ,новогодние снежинки прям ;) ,ща разберемся шо куда!

Задолбался удалять звезды ну вроде код пошел:

PHP код:

---

byte ACCPin = 11; //Выход на транзистор переферии ACC
byte EnginePin = 10; //Выход на транзистор зажигания
byte StarterPin = 9; //Выход на транзистор стартера
byte ButtonPin = 8; //Вход + с кнопки <----------------------------- Стягивающий резистор на "-"
byte StopPin = 12; //Вход с тормоза <----------------------------- Стягивающий резистор на "-"
byte ImmoPin = 7; //Вход с иммо <----------------------------- Подтягивающий резистор на "+"
byte TahoPin = 6; //Вход с тахометра <----------------------------- Стягивающий резистор на "-"
byte WordsPin = 5; //Выход на глазок 1
byte YellowGlazokPin = 4; //Выход на глазок 2
byte GreenGlazokPin = 3; //Выход на глазок 3
byte statusEngine = 0;
//byte rotate = 0;
unsigned int rotate=0;
boolean stateACC = false;
unsigned long lastPress = 0;
unsigned long lastImmo = 0;
unsigned long splitTime = 0;
unsigned long time =0;
byte stat = 0;
void setup(){
pinMode(EnginePin, OUTPUT);
pinMode(StarterPin, OUTPUT);
pinMode(ACCPin, OUTPUT);
pinMode(WordsPin, OUTPUT);
pinMode(YellowGlazokPin, OUTPUT);
pinMode(GreenGlazokPin, OUTPUT);
//time = 0;
lastImmo=millis();
lastPress=millis();
Serial.begin(9600);
Serial.println("Arduino is started");
}

// 0 - Все выключенно
// 1 - Включено только зажигание
// 2 - Крутиться стартер, ждем оборотов
// 3 - Двигатель работает, все включено
// 4 - Неудачная попытка запуска, включено только зажигание
// 5 - Двигатель заглушен, АСС пока еще работает
void loop(){
if (stat != statusEngine) {stat = statusEngine; Serial.println(stat);}
unsigned long newTime = millis() - lastPress;
unsigned int button = pressButton();
//if (button != 0) Serial.println(button);
lastImmoTest();
switch (statusEngine) {
//----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
case 0:
digitalWrite(GreenGlazokPin, LOW);
if (stateACC) digitalWrite(YellowGlazokPin, HIGH); else digitalWrite(YellowGlazokPin, LOW);
if (millis() - lastImmo > 10000) digitalWrite(WordsPin, HIGH); else digitalWrite(WordsPin, LOW);
if (button == 1500 && stateACC) {
StopAll();
}
else if (button == 1500 && !stateACC) StartACC();
else if (button != 0 && millis() - lastImmo > 2000 && newTime > 500) {
StartEngine();
statusEngine=1;
}
break;
//----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
case 1:
if (digitalRead(ImmoPin) == LOW) StopAll();
digitalWrite(WordsPin, HIGH);
if (stateACC) digitalWrite(YellowGlazokPin, HIGH); else digitalWrite(YellowGlazokPin, LOW);
if (millis() - lastImmo > 2000 && StopIsPress() && newTime < 900)
{
digitalWrite(GreenGlazokPin, HIGH);
digitalWrite(WordsPin, HIGH);
}
 else
{
digitalWrite(GreenGlazokPin,!digitalRead(GreenGlazokPin));
delay(100);
}

if (button == 1500) {
StopAll();
}
else if (button != 0 && newTime > 500) {
if (!stateACC)
StopAll();
else
{StopEngine();
 statusEngine=5;
 }
 }
 else if (newTime > 800 && newTime < 900 && StopIsPress()) {
 StartStarter();
 statusEngine=2;
 }
 break;


 //----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
 case 2:
 digitalWrite(WordsPin, HIGH);
 digitalWrite(GreenGlazokPin, HIGH);
 if (stateACC) digitalWrite(YellowGlazokPin, HIGH);
 if (digitalRead(TahoPin) == HIGH) {
 rotate++;
 while (digitalRead(TahoPin) == HIGH) if (digitalRead(ImmoPin) == LOW) {StopAll(); break;}
 }
 if (rotate>=2) {
 unsigned int rpm = (rotate/60000/10000/2)/(micros()-splitTime);
 Serial.print("rpm: ");Serial.println(rpm);
 rotate=0;
 splitTime=micros();
 if (rpm>1500) { //<-------ВЕРНУТЬ СЮДА ТЫЩУ!!!! <-------
 StopStarter();
 StartACC();
 statusEngine=3;
 Serial.println("Engine is WORK!!");
 break;
 }
 }
 if (button != 0 && newTime > 500) {
 StopAll();
 }
 else if (newTime > 5000 || !StopIsPress()){
 StopStarter();
 statusEngine=4;
 }
 break;
 //----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
 case 3:
 digitalWrite(GreenGlazokPin, HIGH);
 digitalWrite(YellowGlazokPin, LOW);
 if (newTime > 5000) digitalWrite(WordsPin, LOW); else digitalWrite(WordsPin, HIGH);
 if (button == 1500) {
 StopAll();
 }
 else if (button != 0 && newTime > 500) {
 StopEngine();
 statusEngine=5;
 }
 break;

 //----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----

 case 4:

 digitalWrite(WordsPin, HIGH);
 digitalWrite(GreenGlazokPin, !digitalRead(GreenGlazokPin)); delay(50);
 digitalWrite(YellowGlazokPin, LOW);
 if (button == 1500 || newTime > 10000) {
 StopAll();
 }
 else if (button != 0 && newTime > 500 && StopIsPress()) {
 StartStarter();
 statusEngine=2;
 }
 else if (button != 0 && newTime > 500 && !StopIsPress()) {
 StopAll();
 }
 break;
 //----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
 case 5:
 digitalWrite(GreenGlazokPin, LOW);
 if (stateACC) digitalWrite(YellowGlazokPin, HIGH); else digitalWrite(YellowGlazokPin, LOW);
 if (newTime > 5000)
 {
 if (millis() - lastImmo > 5000) digitalWrite(WordsPin, HIGH); else digitalWrite(WordsPin, LOW);
 }
 else
 digitalWrite(WordsPin, HIGH);
 if (button == 1500) {
 StopAll();
 }
 else if (millis() - lastImmo < 2000) StopAll();
 else if (button != 0 && newTime > 500) {
 StartEngine();
 statusEngine=1;
 }
 lastImmoTest();
 break;
 //----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
 }
 }

void StartEngine(){
digitalWrite(EnginePin, HIGH);
Serial.println("Engine is ON");
lastPress=millis();
 }
 void StopEngine(){
 digitalWrite(EnginePin, LOW);
 Serial.println("Engine is OFF");
 lastPress=millis();
 }
 void StopAll(){
 digitalWrite(EnginePin, LOW);
 digitalWrite(StarterPin, LOW);
 digitalWrite(ACCPin, LOW);
 Serial.println("All OFF");
 while (!digitalRead(ButtonPin)){}
 stateACC=false;
 lastPress=millis();
 statusEngine=0;
 lastPress=millis();
 }

 void StartStarter(){
 digitalWrite(StarterPin, HIGH);
 Serial.println("Starter START!");
 splitTime=micros();
 lastPress=millis();
 }
 void StopStarter(){
 digitalWrite(StarterPin, LOW);
 Serial.println("Starter if OFF!");
 lastPress=millis();
 }

 void StartACC(){
 digitalWrite(ACCPin, HIGH);
 Serial.println("Starter ACC!");
 stateACC=true;
 lastPress=millis();
 }
 void lastImmoTest(){
 if (digitalRead(ImmoPin) == LOW) { //<----------------------------- Поменял на LOW
 lastImmo=millis();
 Serial.println("Immo+");
 }
 }

 unsigned int pressButton(){
 unsigned long newTime = millis();
 boolean currentPosition = digitalRead(ButtonPin);
 if (currentPosition == HIGH){
 delay(50);
 currentPosition=digitalRead(ButtonPin);
 }
 while (!currentPosition) {
 currentPosition=digitalRead(ButtonPin);
 if (millis() - newTime > 1000) return 1500;
 }
 newTime=millis() - newTime;
 if (newTime < 60) newTime = 0;
 return newTime;
 }
 boolean StopIsPress(){
 return digitalRead(StopPin);
 }


---

сейчас прошью и буду пробовать проверять на работоспособность ,а выхода там все описаны в прошивке ,что-то не поймешь спрашивай.

maestro, извини пожалуйста, я пока новичек в программировании, учусь так сказать, а у вас комментариев к выполняемым командам нет совсем! мне трудно понять что к чему, а очень бы хотелось!

Цитата:

---

Сообщение от maestro777

выхода там все описаны в прошивке ,что-то не поймешь спрашивай.

---

Меня интересует вся схема подключения. с подтягивающими и стягивающими резисторами я понял, но там еще нужны транзисторы как их подключать я не понял. Как подключишь расскажешь как подключил

Короче код работает вот только почему то не читает обороты где то тут косяк:

Цитата:

---

if (rotate>=2) {
unsigned int rpm = (rotate/60000/10000/2)/(micros()-splitTime);
Serial.print("rpm: ");Serial.println(rpm);
rotate=0;
splitTime=micros();
if (rpm>1500) { //<-------ВЕРНУТЬ СЮДА ТЫЩУ!!!! <-------
StopStarter();
StartACC();
statusEngine=3;
Serial.println("Engine is WORK!!");
break;
}

---

короче если не хочешь сам паять или нет того кто может или еще что купи типа этого http://www.ebay.com/itm/5V-4-Channel...item565b4f4766
самый лучший вариант ,а если умеешь паять давай схему нарисую.Код нужно лечить вот беда.

Уважаемый gnom537 я сам еще зелень тоже пока только копирую у кого что и пробую въехать ,вот кое что уже понимаю ,правда описать это очень тяжело ну что знаю обязательно поделюсь спрашивай всегда пожалуйста.

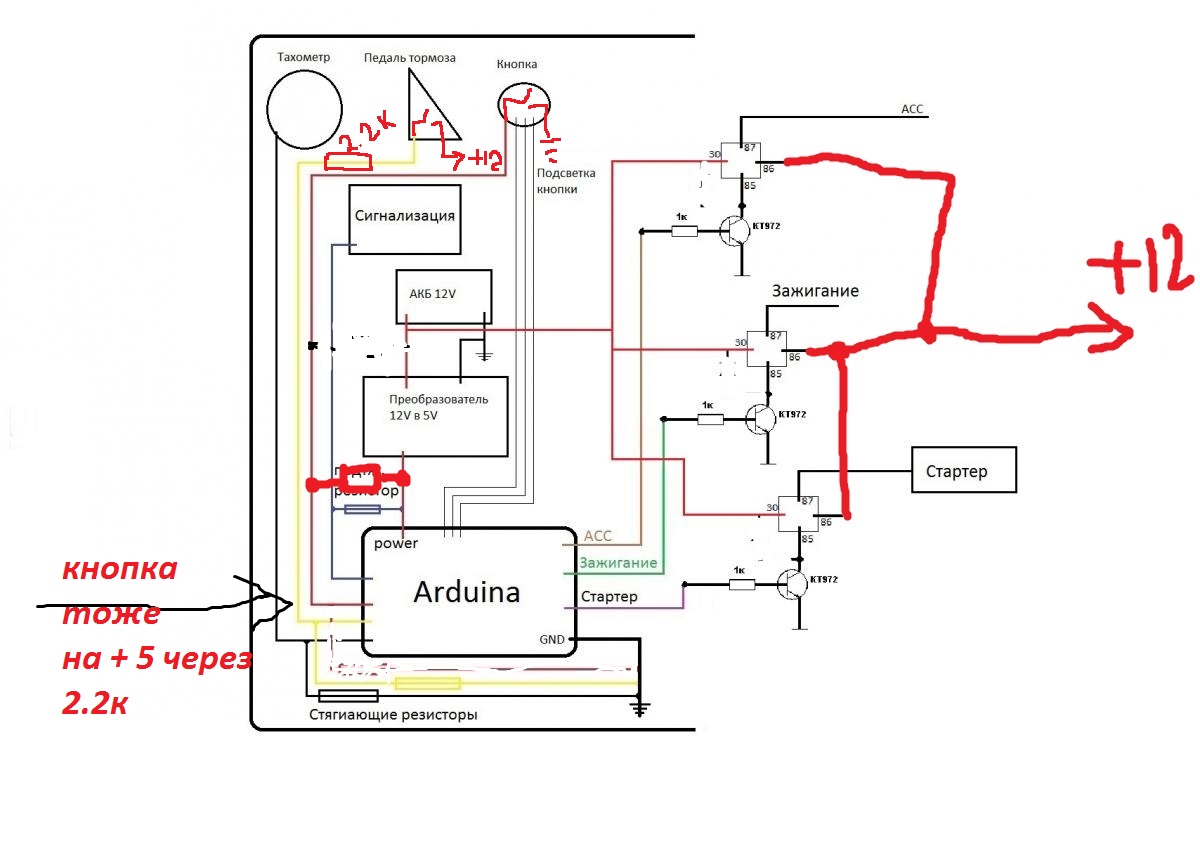

Так схему ты почти правильно нарисовал только вот так надо:Вложение 17467
Что с кодом будем делать?

Цитата:

---

Сообщение от maestro777

не читает обороты где то тут косяк:

---

В смысле не читает обороты???

как? я откуда знаю ,вот смотри:

Цитата:

---

Arduino is started
305
Engine is ON
1
Starter START!
2
Starter if OFF!
4
201
Starter START!
2
rpm: 0
rpm: 0
Starter if OFF!
4
162
Starter START!
2
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
rpm: 0
Starter if OFF!
4
All OFF
0

---

Да и еще я в схеме забыл диоды защитные нарисовать :) поставь между 85 и 86 контактами ,чтоб не дай бог не пробило транзисторы особенно стартерный ,еще вопрос а чего именно транзисторы не проще uln2003a поставить ?

Цитата:

---

Сообщение от maestro777

if (rotate>=2) {
unsigned int rpm = (rotate/60000/10000/2)/(micros()-splitTime);
Serial.print("rpm: ");Serial.println(rpm);
rotate=0;
splitTime=micros();
if (rpm>1500) { //<-------ВЕРНУТЬ СЮДА ТЫЩУ!!!! <-------
StopStarter();
StartACC();
statusEngine=3;
Serial.println("Engine is WORK!!");
break;
}:

---

Ты Авто замену звездочек делал у тебя ошибка В это строчке
unsigned int rpm = (rotate*60000*10000/2)/(micros()-splitTime);
В место первых двух делений должны быть умножения

Зачем на 86 контакт 12в, на 30 контакте уже есть 12в, а массы на реле нет совсем оно не будет работать

Не боись будет 100% у тебя ардуина управляет минусом реле ,а авто-замену я не делал я сам все переписывал в ручную :),а что есть прога авто-замены ща верну отпишусь

А для чего этот модуль http://www.ebay.com/itm/5V-4-Channel...item565b4f4766
И куда она ставится

Ура пошел код точно там умножение.Это блок реле чтоб сопли не лепить.Один минус нужно будет 1 реле усиленное ставить которое на acc идет.

Получается это и есть модуль
Вложение 17469

в коде еще глюк или не точность ну в принципе как есть только вод под эти изменения схемы
Вложение 17470
да точно это и есть силовой модуль только смотри реле acc там ток большой бывает свет, печь ,подогрев, все через него в основном

Вложение не открывается залей еще раз

Вложение 17472

все равно не могу открыть:(

На стартер и на зажигание вывести с модуля а на АСС с отдельной реле или как??

вот модуль защиты
Вложение 17473

опять тоже самое открыть не могу

ну типа да от того реле 20 амперного запитать более мощьное реле около 40 ампер где то я думаю,сам прикинь посчитай всю зимнюю нагрузку не мало будет точно ,а если зимнюю ночную вообще жесть :) .

Вложение 17474

Т.е вот так
Вложение 17476

я тут в коде покалдовал и добавил отсрочку запуска пока там лампочки все проморгают в моем случае пока свечи прогреются :

PHP код:

---

byte ACCPin = 11; //Выход на транзистор переферии ACC
byte EnginePin = 10; //Выход на транзистор зажигания
byte StarterPin = 9; //Выход на транзистор стартера
byte ButtonPin = 8; //Вход + с кнопки <----------------------------- Стягивающий резистор на "-"
byte StopPin = 12; //Вход с тормоза <----------------------------- Стягивающий резистор на "-"
byte ImmoPin = 7; //Вход с иммо <----------------------------- Подтягивающий резистор на "+"
byte TahoPin = 6; //Вход с тахометра <----------------------------- Стягивающий резистор на "-"
byte WordsPin = 5; //Выход на глазок 1
byte YellowGlazokPin = 4; //Выход на глазок 2
byte GreenGlazokPin = 3; //Выход на глазок 3
byte statusEngine = 0;
//byte rotate = 0;
unsigned int rotate=0;
boolean stateACC = false;
unsigned long lastPress = 0;
unsigned long lastImmo = 0;
unsigned long splitTime = 0;
unsigned long time =0;
byte stat = 0;
void setup()
{
pinMode(EnginePin, OUTPUT);
pinMode(StarterPin, OUTPUT);
pinMode(ACCPin, OUTPUT);
pinMode(WordsPin, OUTPUT);
pinMode(YellowGlazokPin, OUTPUT);
pinMode(GreenGlazokPin, OUTPUT);
//time = 0;
lastImmo=millis();
lastPress=millis();
Serial.begin(9600);
Serial.println("Arduino is started");
}

// 0 - Все выключенно
// 1 - Включено только зажигание
// 2 - Крутиться стартер, ждем оборотов
// 3 - Двигатель работает, все включено
// 4 - Неудачная попытка запуска, включено только зажигание
// 5 - Двигатель заглушен, АСС пока еще работает
void loop()
{
if (stat != statusEngine) {stat = statusEngine;
Serial.println(stat);
}
unsigned long newTime = millis() - lastPress;
unsigned int button = pressButton();
if (button != 0) Serial.println(button);
lastImmoTest();
switch (statusEngine)
{
case 0:
digitalWrite(GreenGlazokPin, LOW);
if (stateACC) digitalWrite(YellowGlazokPin, HIGH);
else digitalWrite(YellowGlazokPin, LOW);
if (millis() - lastImmo > 10000) digitalWrite(WordsPin, HIGH);
else digitalWrite(WordsPin, LOW);
if (button == 1500 && stateACC)
{
StopAll();
}
else if (button == 1500 && !stateACC) StartACC();
else if (button != 0 && millis() - lastImmo > 2000 && newTime > 500) {
StartEngine();
statusEngine=1;
}
break;
//----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
case 1:
if (digitalRead(ImmoPin) == LOW) StopAll();
digitalWrite(WordsPin, HIGH);
if (stateACC) digitalWrite(YellowGlazokPin, HIGH); else digitalWrite(YellowGlazokPin, LOW);
if (millis() - lastImmo > 2000 && StopIsPress() && newTime < 900)
{
digitalWrite(GreenGlazokPin, HIGH);
digitalWrite(WordsPin, HIGH);
}
 else
{
digitalWrite(GreenGlazokPin,!digitalRead(GreenGlazokPin));
delay(100);
}

if (button == 1500) {
StopAll();
}
else if (button != 0 && newTime > 500) {
if (!stateACC)
StopAll();
else
{StopEngine();
 statusEngine=5;
 }
 }
 else if (newTime > 800 && newTime < 900 && StopIsPress())

 {
   delay(10000);// отсрочка запуска :)
 StartStarter();
 statusEngine=2;
 }
 break;


 //----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
 case 2:
 digitalWrite(WordsPin, HIGH);
 digitalWrite(GreenGlazokPin, HIGH);
 if (stateACC) digitalWrite(YellowGlazokPin, HIGH);
 if (digitalRead(TahoPin) == HIGH) {
 rotate++;
 while (digitalRead(TahoPin) == HIGH) if (digitalRead(ImmoPin) == LOW) {StopAll(); break;}
 }
 if (rotate>=2)
 {
 unsigned int rpm = (rotate*60000*10000/2)/(micros()-splitTime);
 Serial.print("rpm: ");
 Serial.println(rpm);
 rotate=0;
 splitTime=micros();
 if (rpm>1000) { //<-------ВЕРНУТЬ СЮДА ТЫЩУ!!!! <-------
 StopStarter();
 StartACC();
 statusEngine=3;
 Serial.println("Engine is WORK!!");
 break;
 }
 }
 if (button != 0 && newTime > 500) {
 StopAll();
 }
 else if (newTime > 5000 || !StopIsPress()){
 StopStarter();
 statusEngine=4;
 }
 break;
 //----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
 case 3:
 digitalWrite(GreenGlazokPin, HIGH);
 digitalWrite(YellowGlazokPin, LOW);
 if (newTime > 5000) digitalWrite(WordsPin, LOW);
 else digitalWrite(WordsPin, HIGH);
 if (button == 1500) {
 StopAll();
 }
 else if (button != 0 && newTime > 500) {
 StopEngine();
 statusEngine=5;
 }
 break;

 //----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----

 case 4:

 digitalWrite(WordsPin, HIGH);
 digitalWrite(GreenGlazokPin, !digitalRead(GreenGlazokPin)); delay(50);
 digitalWrite(YellowGlazokPin, LOW);
 if (button == 1500 || newTime > 10000) {
 StopAll();
 }
 else if (button != 0 && newTime > 500 && StopIsPress()) {
 StartStarter();
 statusEngine=2;
 }
 else if (button != 0 && newTime > 500 && !StopIsPress()) {
 StopAll();
 }
 break;
 //----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
 case 5:
 digitalWrite(GreenGlazokPin, LOW);
 if (stateACC) digitalWrite(YellowGlazokPin, HIGH); else digitalWrite(YellowGlazokPin, LOW);
 if (newTime > 5000)
 {
 if (millis() - lastImmo > 5000) digitalWrite(WordsPin, HIGH); else digitalWrite(WordsPin, LOW);
 }
 else
 digitalWrite(WordsPin, HIGH);
 if (button == 1500) {
 StopAll();
 }
 else if (millis() - lastImmo < 2000) StopAll();
 else if (button != 0 && newTime > 500) {
 StartEngine();
 statusEngine=1;
 }
 lastImmoTest();
 break;
 //----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
 }
 }

void StartEngine(){
digitalWrite(EnginePin, HIGH);
Serial.println("Engine is ON");
lastPress=millis();
 }
 void StopEngine(){
 digitalWrite(EnginePin, LOW);
 Serial.println("Engine is OFF");
 lastPress=millis();
 }
 void StopAll(){
 digitalWrite(EnginePin, LOW);
 digitalWrite(StarterPin, LOW);
 digitalWrite(ACCPin, LOW);
 Serial.println("All OFF");
 while (!digitalRead(ButtonPin)){}
 stateACC=false;
 lastPress=millis();
 statusEngine=0;
 lastPress=millis();
 }

 void StartStarter(){
 digitalWrite(StarterPin, HIGH);
 Serial.println("Starter START!");
 splitTime=micros();
 lastPress=millis();
 }
 void StopStarter(){
 digitalWrite(StarterPin, LOW);
 Serial.println("Starter if OFF!");
 lastPress=millis();
 }

 void StartACC(){
 digitalWrite(ACCPin, HIGH);
 Serial.println("Starter ACC!");
 stateACC=true;
 lastPress=millis();
 }
 void lastImmoTest(){
 if (digitalRead(ImmoPin) == LOW) { //<----------------------------- Поменял на LOW
 lastImmo=millis();
 Serial.println("Immo+");
 }
 }

 unsigned int pressButton(){
 unsigned long newTime = millis();
 boolean currentPosition = digitalRead(ButtonPin);
 if (currentPosition == HIGH){
 delay(50);
 currentPosition=digitalRead(ButtonPin);
 }
 while (!currentPosition) {
 currentPosition=digitalRead(ButtonPin);
 if (millis() - newTime > 1000) return 1500;
 }
 newTime=millis() - newTime;
 if (newTime < 60) newTime = 0;
 return newTime;
 }
 boolean StopIsPress(){
 return digitalRead(StopPin);
 }


---

Так точно .А что за авто?

ВАЗ 2112

Кстате вот видео парня который делал этот скетчь
https://www.youtube.com/watch?featur...;v=qbnmOdRFgaI

клевое видео молодец парень на 2112 в схеме есть реле асс почти на все приборы так что 30 амперного реле вполне хватит так что не парься с доп реле.

на ВАЗ в природе не существует режима АСС. Т.е. можно сразу подключить к модулю??

нее подожди как нет ?

Там только два положения ключа
1. Выключено
2. Зажигание
там есть контакт определения вставлен ли ключ в замок
