Вообщем я озадачился данной проблемой , потому как SiLabs и Lart не удовлетворяют моих запросов, а впереди инсталляция CarPC с выкидыванием штатной головы.
Вообщем в примитиве можно заставить FM/AM модуль(железная коробочка) работать на столе в течении 5 мин. что я и сделал.
А вот для управления этим модулем с CarPC придется ставить контроллер с двухсторонней связью по USB . Может уже есть наработки в этом направлении у кого нибудь? Что бы я велосипед не изобретал :)
лучше всего этот радиоблок прикручивать к тому же силабзу.
К силабсу проблемотично будет. У него совершенно по другому все реализовано
От силабса можно использовать только процессор C8051F320/21. Т.к. пики и меги не потянут качественную обработку звука с передачей его по USB. Да и тюнер лучше использовать с шиной i2c.
Как показывает практика звук лучше через линейный вход завести.
А модуль конечно I2C лучше, я пробовал тот что у меня был
Использовать от него только управляющую часть. Она с самим чипом приемника по 3-wire общается, как у них говорится. И проблем не будет с прикручиванием ко всем софтам.Цитата:
Сообщение от Chip
А звук можно через встроенный ацп силабза заводить и можно через линейный вход.
Сам все хочу этим заняться, но мне мой силабз все никак не доедет.
Готов предоставить свой Ларт и какую -нить магнитолу могу купить для опытов.
А что там у соседей? Вроде как Z-радио уже разработано.
ну в твоем случае можно ЦАП зафигачить...
а и2ц там регистров полтора вагона :)
Можно, например, вот так:....
Сразу говорю, схема не моя. На схеме управление FM-модулем магнитолы Sony (SSIR-EX). Все это дело управляется атмегой 8535 по USB. Качество приема отличное. Сейчас ведется доработка софта для PC.
А можно, например, и вот так: чип от силабс Si4741, специально разработанный для применения в автомобильном радио, процессор 8051 для общения с компом, программное обеспечение от силабс радио и всякая другая мелочь :).

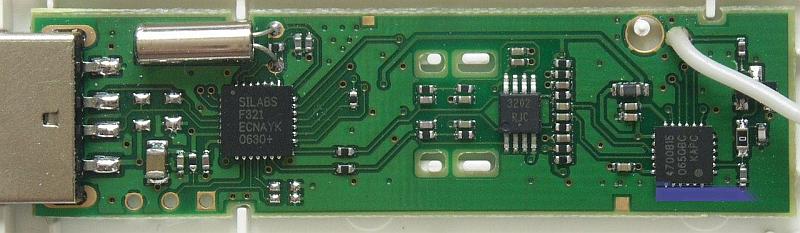

Вообщем немного разобрался немного с Lart, контроллер называется C8051F321 (маркировка SILABS F321 ) представляет собой 10-битный АЦП, контроллер интерфейса (поддерживаются USB 1.1 и 2.0) и программируемый микроконтроллер с 16 КБ встроенной памяти.
Прошивка в нем заточена под управление чипом Si4700/1
нужно подбирать FM модуль совместимый по командам с Si4700/1, но я сомневаюсь что есть такие совместимые модули. Тем более что упраление у него не по I2C , а трехпроводный интерфейс
Документацию на чипы Silabs берем здесь
Документация на процессор C8051F321
Вложение 3840
Так звук то тут по USB идет или нет ?Цитата:
Сообщение от fand
Ну вот главный вопрос с этого интерфейса научится снимать данные. А так даже можно штатный чип силабза не выкидывать, а просто данные о нужной частоте снимать с шины, конвертировать и выводить на нормальный радиоблок, и аудио с этого радиоблока хош, через линейный вход, хочешь через встроенный ацп силабза выдавай в комп.Цитата:
Сообщение от Chip
Нет. Звук подается на линейный вход компа. А управление, RDS по USBЦитата:
Сообщение от xDriver
Тема очень актуальна... Установка моего компа уперлась именно в отсутствие нормального приема радио. Когда планируется релиз?
Еще как вариант:
Схема на модуле TUX-032, получается более миниатюрный, чем на SSIR-EX.
Расшифровка протокола этого модуля выполнена на 70%. Пока не понятно назначение некоторых байтов.
У меня и инете не получилось найти модуль TUX-032
Он вообще в продаже существует?
а вопрос слегка не по теме.
приехал мне тут силабз, вроде работает, но где у него рдс должно показываться-то в CF? Или там нет поддержки этого?
Я выдрал из неисправной магнитолы Sony.Цитата:
Сообщение от Chip
Кругленький значек с буковкой (i)
ну я тыкнул на него первым делом, и ничего. ладно спишем на то что уровень сигнала слабый.
А как же тогда с серией?Цитата:
Сообщение от fand
а может самым универсальным было бы использовать радиоблок с аналоговой настройкой?
Тоже думаю что самый простой и быстрый варант. Но конечно хотелось бы чтоб в Centrafuse работало это радио.
блок SSIR-EX на Митинском свободно можно купить
Не гуглится этот модуль :(
SSIR-EX - это тип радиомодуля. Моделей очень много. У меня стоит TUX-020. Используется в старых кассетных и CD магнитолах Sony.Цитата:
Сообщение от Chip
В принципе, можно использовать аналоговый радиомодуль от телевизоров, видеомагнитофонов совместно с синтезатором частоты типа LM7001 (описание приложил)
У меня (я уже тут спрашивал в другой ветке) и в родной силабзовской софтине РДС не показывает. Я так понял надувают нас - надо было Ларт брать - вдвое дешевле...Цитата:
Сообщение от ancc
Я тебе ответил на твой вопрос в той ветке.
Не вот этот?Цитата:
Сообщение от Chip
http://www.ued.net/ued/addItems.do?i...e=SNYA3220960A
Вот список
http://www.unionel.com/catalog/cat_item_idx_5492.html
Или это не то?
Он самый :)Цитата:
Сообщение от struzhkin
А кто-нибудь может подсказать простую,дешевую магнитолу где есть тюнер который управляется по I2C. А то попробовал озадачить специалиста по микроконтроллерам подобной задачей, а ему лень делать на аналоговый тюнер, он говорит долго возится.
Прийдется искать тюнер тюнер с I2C.
я покупал для исследований на www.molotok.ru соньку за 200 руб.
А новая из дешевых есть Sony CDX-GT227EE. В ней как раз стоит TUX-032. Цена 2500 руб. Примерно столько же стоит за бугром этот радиомодуль отдельно.
А у тебя нет на него DS случайно?
Так на этот TUX протокола нет еще. хотелось бы на чем-нить попроще собранном, на что есть даташиты на то на чем он собран с протоколом.Цитата:
Сообщение от fand
Некоторое время назад просто так поискал схемы автомагнитол которые в открытую лежат, и поглядел элементную базу на тех где тюнер по цифре управляется, там встречаются варианты на которые можно даташит найти на программирование синтезатора.
Наверное прогуляюсь в комиссионку, посмотрю что там из магнитол лежит средней паршивости и потом поищу схемы в инете.
У меня сейчас магнитола на TUX-032 подключена к анализатору. В общем то все понятно. Осталось выяснить назначение четырех последних байт. Выяснил уже переключение частоты и диапазонов.
Твои изыскания будут доступны?
Конечно будут. Может быть завтра выложу на всеобщее изучение.
Выкладываю обещанное.
Модуль FM: Sony TUX-032
Файл 88_00 to 88_50: диаграммы частот с 88.00 до 88.50 с шагом 0.05 МГц
Файл 99_00 to 106_00: с 99.00 до 106.00 с шагом 1 МГц
Байты:
1. Адрес PLL : 11000010 последний бит R/W
2. Субадрес: 10000000
3. Частота
4. Частота N(bin) = (f+Fпч)/Fшаг, где f-частотота приема, Fпч - промежуточная частота в Гц (10700000 для FM), Fшаг - шаг настройки в Гц (50000 для FM)
5. 01100100 не знаю, для чего. Он не изменяется
6. Тоже не знаю (Изменяется)
7,8,9,10 байты на всех диапазонах и при любой частоте постоянные (может служебные какие или еще что)
