А перемычку не забал поставить?
А перемычку не забал поставить?
Нет, и на m2-itx на b2 перемычка стоит и на зеленый-черный на штекере БП компьютерного перемыкаю. Подключенный кулер вертится 3 секунды и глохнет. а на БП m2-itx только лампочка успевает зажечься и сразу же все глохнет.
Причем еще такое наблюдение.
Когда замыкаем зеленый и черный через кулер, то БП начинает работать (во всяком случае ветилятор на БП вертится). Но как только к БП подсоединяем к +12V красный провод от автомобильного БП, то все завешается снова.
P.S. Дело не в кулере. Когда просто зеленый и черный перемыкаешь - БП работает, когда что либо добавляешь - прекращает.
Последний раз редактировалось ChooJoy; 01.03.2009 в 20:32.
Значит не тянет твой БП ATX
Чтобы подключить данный системный блок дома необходимо:
1. Стандартный АТХ блок питания на 300Вт (не китайский а качественный - можно определить по весу), где на шину +12В выдается не менее 15 Ампер, обычно на нем самом наклейка, на ней написано сколько ампер выдает шина питания +5, +12, и т.д. (нерекомендуется подрубать PcCar к +12В в работающий домашний комп, нужен отдельный АТХ БП)

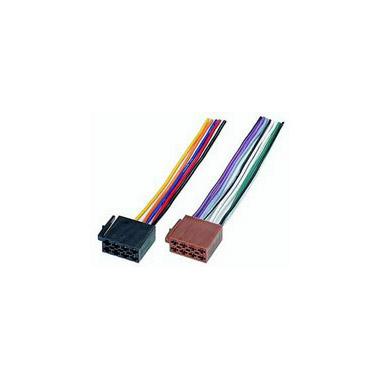

2. ISO разъем питания, и переходник питания на стандартную фишку для изготовления переходника для нашего компа. ISO разъем можно купить в магазине Русь за 70 руб, а переходник с фишкой пойдет от комплекта материнской платы.
Подключение:
- изготавливаем переходник из ISO переходника и переходника питания с 4-х контактной фишкой. Можно АСС завести сразу на +12В или через кнопку, кому как удобно.
- подключаем изготовленный переходник в системный блок и к блоку питания АТХ
- чтобы включить обычный АТХ блок питания, замыкаем на разъеме контакты, как показано на схеме. Далее включаем наш PcCar
Вопросики по картинке:
ну то, что зелёный и чорный провода замыкаем - понятно, чтобы БП включился без матери
1. а серый и чорный на светодиод я так понимаю? это типа индикация, что БП включен?
какой номинал сопротивления по схеме с ноги COM? 1КоМ?
а вот и ответы на вопрос 2 и пояснения к картинке выше (только остаётся всё равно вопрос какой номинал сопротивления нужно использовать):
А. При подключении чего-либо к разъему ATX на БП не ориентируйтесь по цвету провода, а определяйте по положению контакта в нем. Во многих БП, цвета проводов PS-ON и PW-OK путают, а в некоторых БП все цвета могут быть произвольными.
Б. При замыкании контактов выключателя «БП Вкл » он включается, при размыкании — выключается. В качестве индикатора работы советую установить светодиод между проводом PW-OK (в старых БП он назывался Power Good) и проводом COM. Если все напряжения на выходе у живчика в норме, то на этом проводе будет около +5 В. Можно. Я не советую подключать в PW-OK что-либо мощнее, чем светодиод.
В. Для вентиляторных маньяков могу посоветовать несколько интересных проводов на разъеме ATX, которые могут оказаться полезными. Например, 5VSB. Его прелесть заключается в том, что на нем присутствует +5 В всегда, когда БП включен в розетку (и если включен выключатель на его задней стенке), даже если выключатель на рисунке «БП Вкл.» разомкнут. Но, не следую потреблять по этому проводу более 720мА.
Г. Также можно вывести провода -12 В и -5 В. Между ними и проводом +12В можно будет получить 24 В и 17 В соответственно. Но по шинам -12В и -5В нельзя потреблять такие же большие токи, как по аналогичным плюсовым.
ИСТОЧНИК ОТВЕТОВ
2. может кто-то знает ещё распиновку 4-х контактного разъёма на БП? (ответ на вопрос см. ниже)
PS ещё нашёл распиновку 20 пинового ATX разъёма в виде таблицы:
PPS сам отвечу на 2-й вопрос и тут же сравнение 20-пинового и 24 пинового разъёмов :
![]()
Последний раз редактировалось Z@GR; 03.12.2009 в 15:39.
Вопросики по картинке:
1. а серый и чорный на светодиод я так понимаю? это типа индикация, что БП включен?
- да индикация
какой номинал сопротивления по схеме с ноги COM? 1КоМ?
- если 5В то 650 Ом, в принципе пойдет от 500 Ом до 1 кОм
- если 3,3В то нормально будет от 500 Ом до 650 Ом
Точну формулу рассчета светодиодов потом найду, выложу если не забуду.
