Универсальная панель приборов VENATOR

[mitroxa]

везет людям, у них приборки маленькие )) всё влезает )).....

В случае с калдиной вообще все складывалось так, что они закладывали возможность подобной интеграции.

Немного надо подкорректировать крайние кругляши

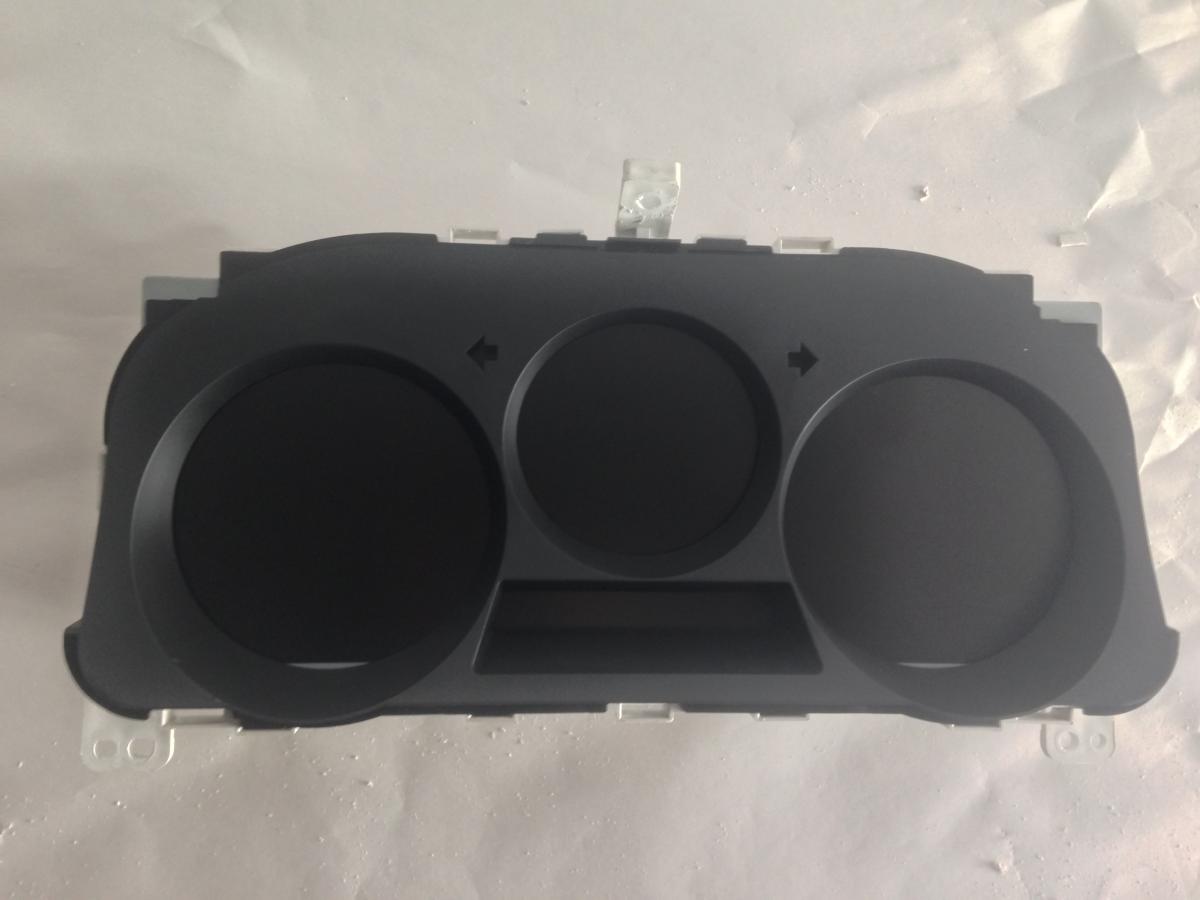

Решил переделать приборку калдины по принципу "снял-поставил", уж очень такая концепция хорошая. Почти весь "гемор", связанный с подключением происходит на столе. Поскольку изначально все делалось в корпусе от калдины GT(расположение фишек и еще хуже, расположение пинов в корне отличается), то для реализации данной концепции требовалось перекурить схемы двух автомобилей, а столько я не выкурю.

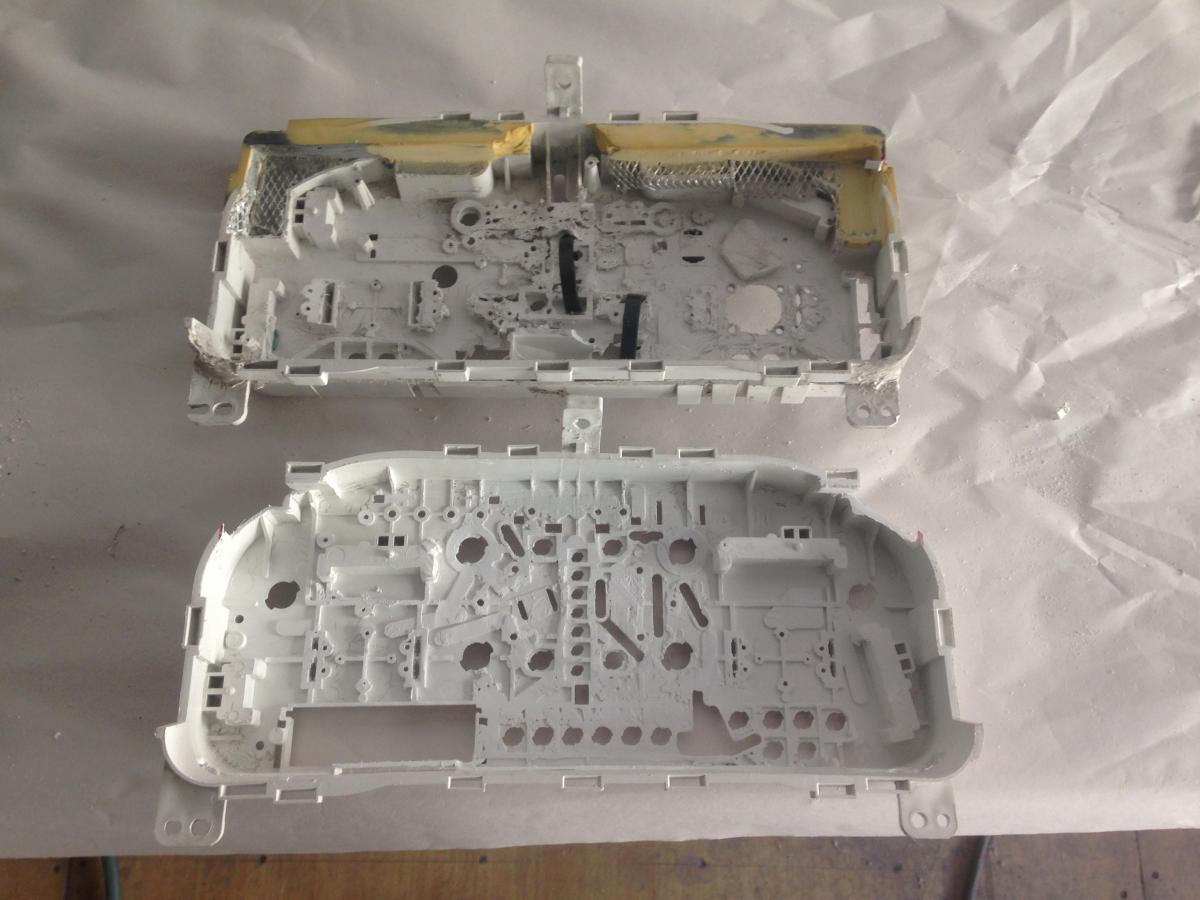

Верхний корпус первый вариант, нижний новый

Предварительная компоновка устройств. Андройд-устройство будет установлено отдельно. Пяти вольтовый стабилизатор будет использоваться для питания меги и подтяжки аналоговых входов. Поскольку высота корпуса критично ограничена, то пришлось "подстричь" шилд)))
